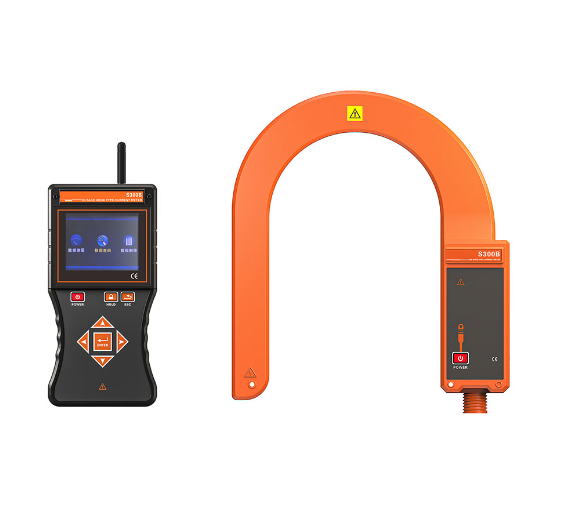

S300系列無線高低壓鉤式電流表由大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成。鉤式檢測儀鐵芯采用新材料：輕便、精度高、量程廣、線性度好。連接伸縮絕緣桿，能在線測試60kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜之漏電流、電流、頻率、負荷等，特別適用于井下、野外多芯粗電纜的漏電巡查，變壓器負荷檢測。無線接收數據直線距離約150米，電流量程為AC 0～6000A或0～20000A可選，測量導線或電纜最大外徑Ф168mm，可測量母排最大尺寸168mm×245mm。
鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器采用3.5寸真彩液晶屏，圖形界面顯示，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。
|
功 能 |
高低壓交流漏電流、電流、頻率測試；鐵芯接地電流、變壓器負荷測試；井下、野外多芯粗電纜漏電巡查 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
測試方式 |
鉤式CT，可以掛在線路上測試 |
|
傳輸方式 |
433MHz無線傳輸 |
|
傳輸距離 |
直線傳輸距離約150m |
|
顯示模式 |
3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
|
可測線徑 |
Ф168mm的導線、電纜，或168mm×245mm的母排 |
|
測量范圍 |
電流：AC 0～6000A或 AC 0～20000A (50/60Hz自動) |
|
頻率：45Hz～75Hz |
|
|
分 辨 力 |
10mA；0.1Hz |
|
電流精度
|
0.00A～99.9A: ±2%±5dgt (23℃±5℃，80%RH以下) |
|
100A～6000A: ±3%±5dgt(23℃±5℃，80%RH以下) |
|
|
6.00kA～20.0kA: ±4%±5dgt(23℃±5℃，80%RH以下) |
|
|
頻率精度 |
±1Hz |
|
換 檔 |
自動換檔 |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m(5節) |
|
數據存儲 |
9999組 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
鉤式檢測儀：長寬厚310mm×270mm×52mm |
|
接收器：長寬厚250mm×100mm×40mm |
|
|
線路電壓 |
35kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作) |
|
數據保持 |
測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
位置誤差 |
A區無位置誤差；B區約增加0.2%；C區約增加2% |
|
數據查閱 |
進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
溢出顯示 |
電流超量程溢出功能：“OL A”符號顯示 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“----”符號 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 |
|
儀表質量 |
鉤式檢測儀：496g(含電池) |
|
接收器：395g(含電池) |
|
|
絕緣桿：1.45kg |
|
|
總質量：11.5kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無433MHz同頻信號干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) 檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) 接收器：2000V/rms(外殼前后兩端之前) |
|
結 構 |
防滴漏Ⅱ型 |
|
鉤式檢測儀 |
1臺 |
|
接收器 |
1臺 |
|
天線 |
2根 |
|
伸縮絕緣桿 |
1根 |
|
儀表箱 |
1個 |
|
USB充電器 |
1套 |
|
鋰電池 |
2個(儀表內) |
|
用戶手冊、保修卡、合格證 |
1套 |
