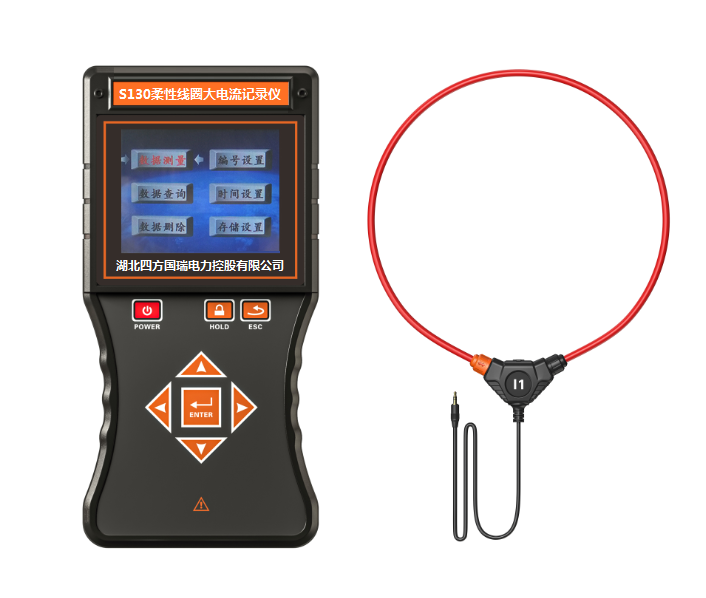

S130柔性線圈大電流記錄儀是為現場在線測試、監控、記錄交流電流、漏電流、波形、頻率而精心設計制造的，由主機、柔性線圈、軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
柔性線圈，即Rogowski Coil(洛氏線圈)，采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
主機LCD顯示，一目了然。同時具有比較大的存儲空間，能存儲6000組數據，還具有自動存儲間隔時間設定功能，從1～60分鐘內設置。
S130柔性線圈大電流記錄儀是為現場在線測試、監控、記錄交流電流、漏電流、波形、頻率而精心設計制造的，由主機、柔性線圈、軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
柔性線圈，即Rogowski Coil(洛氏線圈)，采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
主機LCD顯示，一目了然。同時具有比較大的存儲空間，能存儲6000組數據，還具有自動存儲間隔時間設定功能，從1～60分鐘內設置。
|
功 能 |
交流電流、漏電流、大電流、波形、頻率測量、記錄 |
|
電 源 |
DC3.7 V 可充鋰電池 |
|
測試方式 |
柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。 |
|
線圈內徑 |
內徑φ300mm(可以根據需要定制) |
|
量 程 |
AC 0.00A～20000A |
|
分 辨 率 |
AC 10mA |
|
精 度 |
±2%±3dgt(導線處于柔性線圈中心位置，23℃±2℃) |
|
線圈長度 |
長度約1450mm |
|
被測電流頻率 |
50Hz/60Hz(自動識別) |
|
顯示模式 |
3.5彩屏 |
|
主機尺寸 |
207mm×101mm×45mm |
|
線圈粗細 |
φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
|
質 量 |
主機280g(含電池)；柔性鉗190g；總質量約1.25kg |
|
電場干擾 |
無磁滯效應，抗干擾能力較強 |
|
位置誤差 |
被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
|
采樣速率 |
2次/秒 |
|
數據存儲 |
6000組(掉電或更換電池不會丟失數據) |
|
設定時間 |
1～60分鐘內設定記錄間隔時間，0分鐘為不自動存儲 |
|
記錄時間 |
節電模式下連續工作約100小時 |
|
線路電壓 |
AC 600V以下線路測試 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
電池電壓 |
當電池電壓降到3.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
|
額定電流 |
節電模式下5mA，最大120mA |
|
引線長度 |
標準2米 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC 2kV/rms(螺釘與外殼之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |
|
主機 |
1臺 |
|
柔性電流鉗 |
1個 |
|
通訊線 |
1條 |
|
軟件(光盤) |
1張 |
|
儀表包 |
1個 |
|
鋰電池 |
1個 |
|
用戶手冊、保修卡、合格證 |
1份 |
