產品簡介

變頻串聯諧振

適用于大容量，高電壓的電容性試品的交接和預防性試驗

參考標準：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018

裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

整個裝置單件重量很輕，便于現場使用

采用了DSP平臺技術

注： 關于產品購買、技術維護等服務，歡迎致電! 聯系我們027-61903638 四方國瑞電力

產品簡介 Product Introduction

該裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

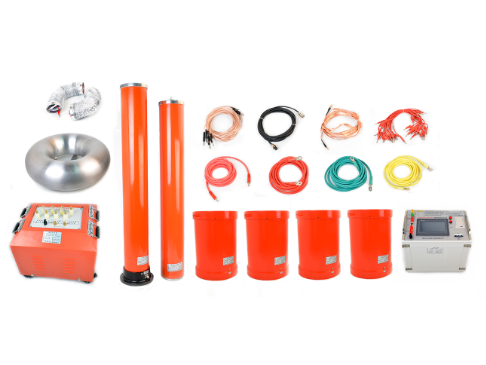

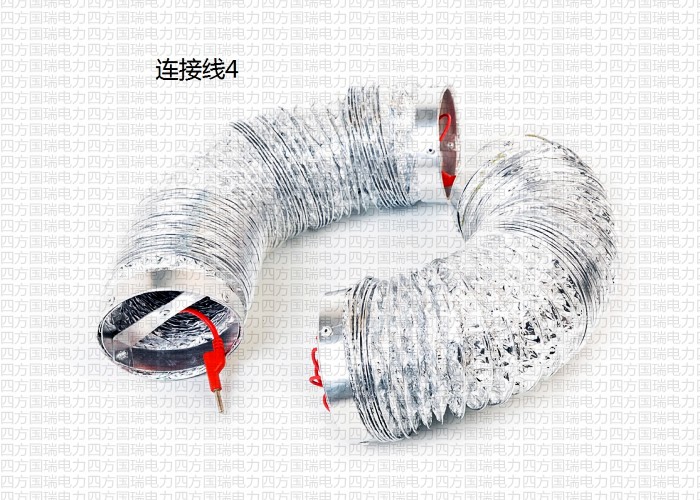

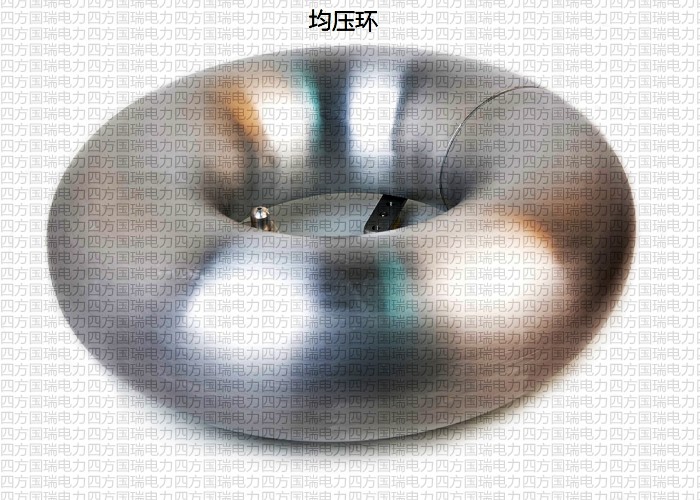

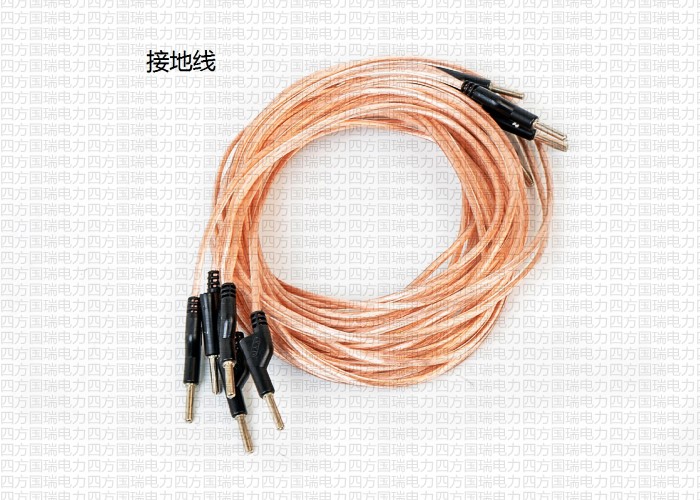

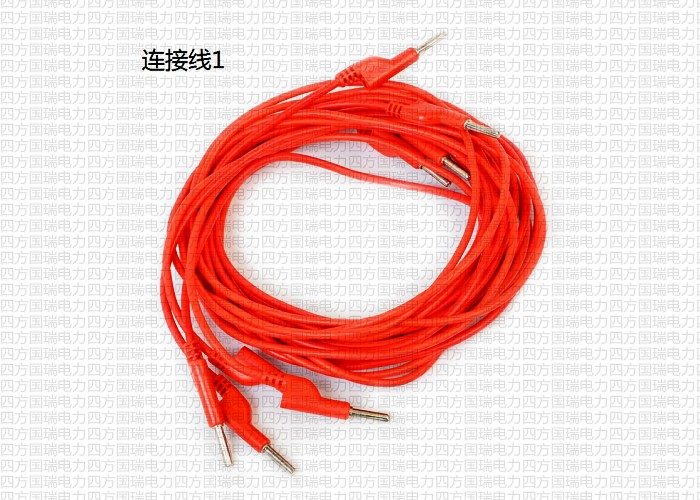

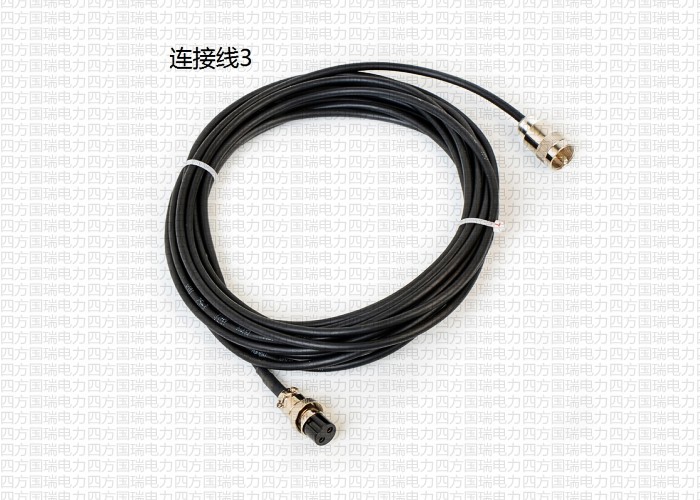

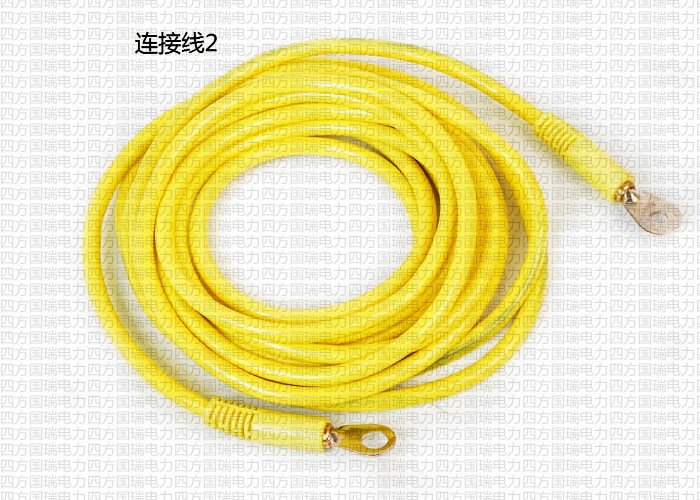

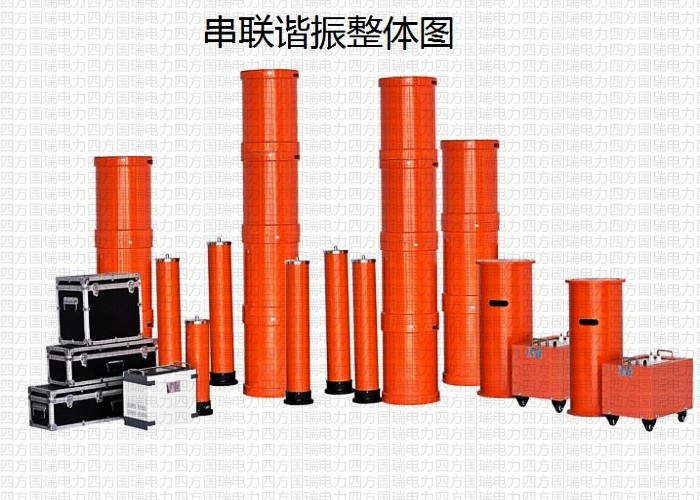

該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

產品別稱 串聯諧振|變頻諧振|變頻串聯諧振|串聯諧振試驗設備|串聯諧振耐壓裝置|變頻串聯諧振供應批發|四方國瑞電力

產品參數 Product Parameters

工作環境

環境溫度 －100oC-50oC

相對濕度 ≤90%RH

海拔高度 ≤1000m

裝置主要技術參數及功能

額定容量 324kVA

輸入電源 三相380V電壓，頻率為50Hz

額定電壓 54kV

額定電流 6A

工作頻率 30-300Hz

裝置輸出波形 正弦波

波形畸變率 輸出電壓波形畸變率≤1%

工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘

溫升 額定負載下連續運行60min后溫升≤65K

品質因素 裝置自身Q≥30(f=45Hz)

保護功能 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)

測量精度 系統有效值1.5級

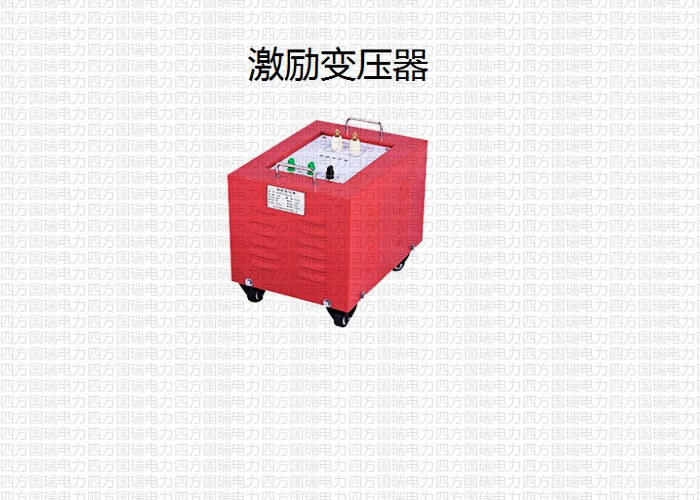

激勵變壓器

額定容量 9kVA

輸入電壓 0-400V，單相

輸出電壓 3kV

結構 干式

重量 約50kg

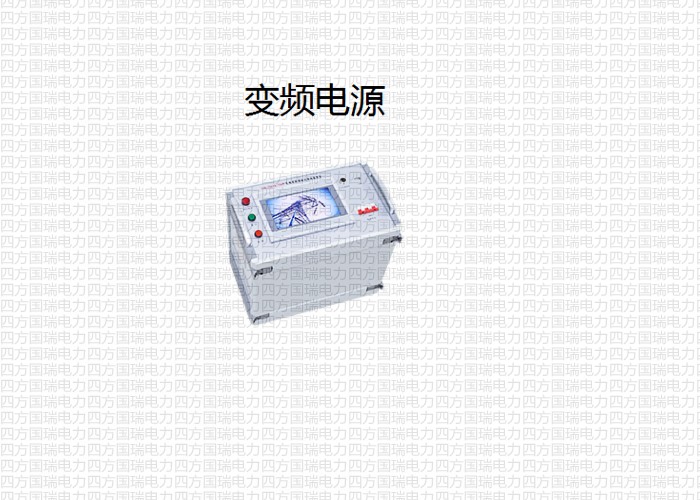

變頻電源

額定輸出容量 18kW

工作電源 380±10%V（三相），工頻

輸出電壓 0-400V，單相

額定輸入電流 45A

額定輸出電流 45A

電壓分辨率 0.01kV

電壓測量精度 1.5%

頻率調節范圍 30-300Hz

頻率調節分辨率 ≤0.1Hz

頻率穩定度 0.1%

運行時間 額定容量下連續60min

噪聲水平 ≤50dB

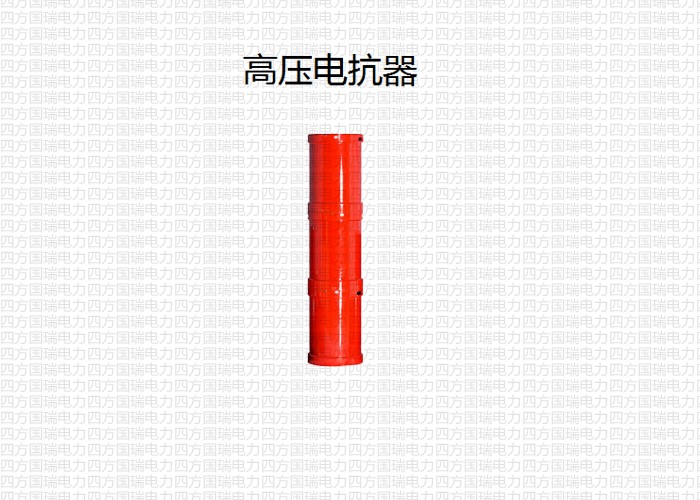

高壓電抗器

額定容量 54kVA

額定電壓 27kV

額定電流 2A

電感量 68H/單節

品質因素 Q≥30(f=45Hz)

結構 干式

重量 約75kg

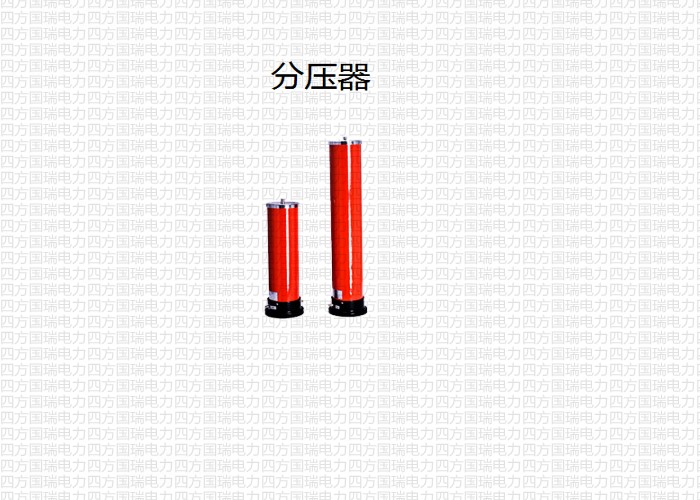

電容分壓器

額定電壓 60kV

高壓電容量 2500pF

介質損耗 tgσ≤0.5%

分壓比 1000：1

測量精度 有效值1.5級

重量 約10kg

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多四方國瑞電力信息請進入 產品中心 。服務熱線：027-61903638

產品特征 Product Characteristics

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

產品證書 Product Certificate

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
