| 被試品 | 電容量 | 工作頻率 | 試驗電壓 | 試驗時間 |
|
10.5kV發電機 |
≤0.1uF~1uF |
49~51Hz | ≤30kV | 1min |
|
110kV/63000kVA主變 |
≤10.03uF |
49~51Hz | ≤160kV | 1min |

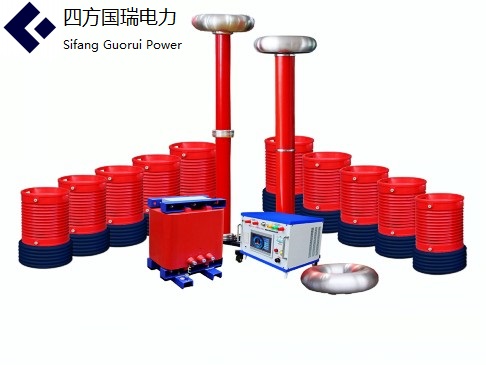

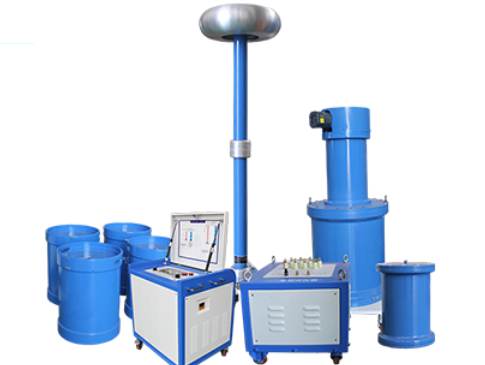

串聯諧振裝置參數及功能
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-30kVA/3/12kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-30kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-100kVA/50kV |
4節 |
| 4 | 電容分壓器 |
SFFC-110kV/1000pF |
1套 |
|
5 |
可調電抗器 | SFDK(L)-300kVA/30kV | 1臺 |
| 6 | 補償電容器 | SFBC-30kV/0.3uF |
1套 |

| 文件名 | 點擊下載 |
| SFB(f)-SC系列發電機交流耐壓試驗裝置 說明書 | |
| SFB(f)-SC系列發電機交流耐壓試驗裝置 檢定證書 |
