當被測物絕緣劣化時，其等效絕緣電阻和等效電容將發生變化，可以通過檢測絕緣電阻或者進行工頻耐壓試驗來判斷，由于絕緣電阻達到數兆歐到數百兆歐，為獲取較大電流信號提高測量精度，施加的直流或工頻交流電壓需達到數千伏到數十千伏級別，嚴重威脅到測試人員人身安全。
在被測物絕緣發生劣化時，等效電阻和電容都將發生變化，利用電容在高頻下阻抗降低的原理，對被測物施加高頻信號，在電壓較低時也可以獲取較大的電流信號，通過測量電壓和泄漏電流，可以計算得到等效電阻和電容，進而判斷被測物絕緣狀態。

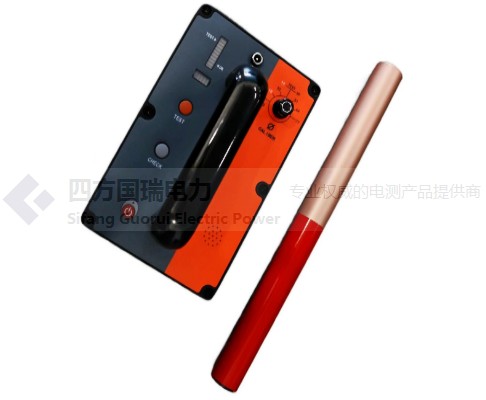

SFV30提供了一種快速簡便的測試工具，采用新原理、新技術，無交直流高電壓輸出，絕無觸電危險。
?采用高頻測量新方法，無交直流高電壓輸出，輸出電壓低于人體安全電壓，絕無觸電危險。

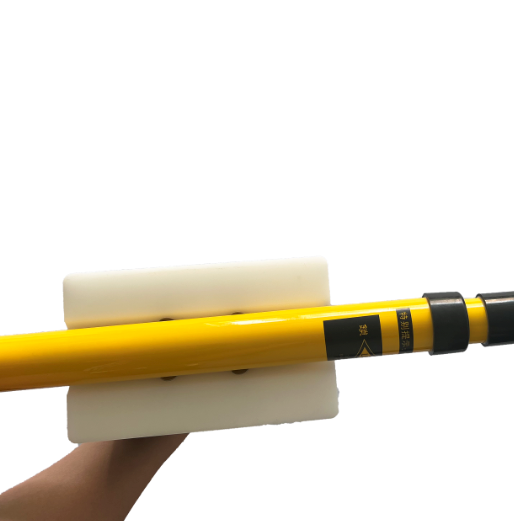

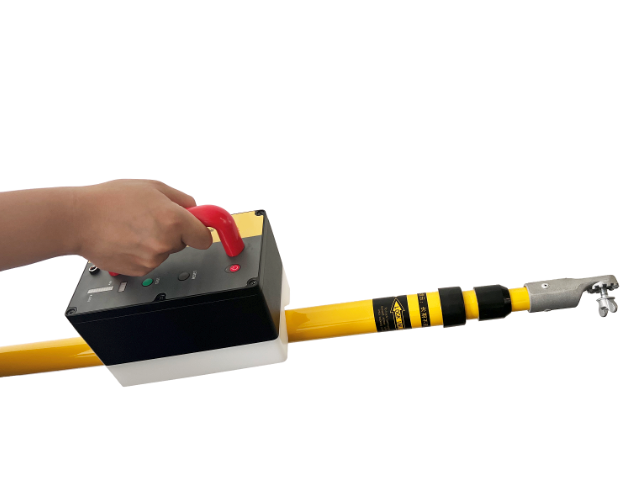

?底部采用V型卡槽式設計，測量時只需沿被測物表面滑動即可實時檢測被測物全段絕緣狀態，檢測過程快速高效，省時省力。
?采用多電極方案，保證對不同尺寸的被測物均能實現良好接觸，滿足不同應用需求。
?被測物標準尺寸如下：絕緣棒：Φ10mm和Φ15mm；絕緣桿：Φ32mm、Φ39mm、Φ51mm、Φ64mm和Φ77mm；絕緣繩：Φ8mm~Φ13mm。?具有自檢功能，能及時發現設備自身問題，防止因儀器故障誤判被測物絕緣狀態，引發不可預測的安全事故。

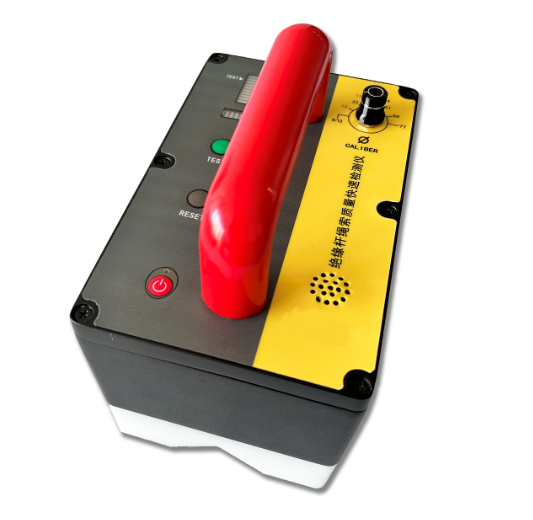

?人機接口簡單，易操作，采用多段光條式數碼管和蜂鳴器顯示設備絕緣狀態，簡潔明了。
| 輸出電壓 | 27V方波，頻率20kHz | |
| 短路電流 | 56mA | |
| 儀器功能 | 可測試絕緣桿、絕緣棒和絕緣繩索的絕緣狀態 | |
| 被測物尺寸 | 絕緣棒：Φ10mm和 Φ15mm | |
| 絕緣桿：Φ32mm、Φ39mm、Φ51mm、Φ64mm和Φ77mm | ||
| 絕緣繩：Φ8mm ~Φ13mm | ||
| 電池容量 | 2.6Ah | |
| 顯示方式 | 發光數碼管 | |
|
保護功能 |
過壓、電池過充、電池過放保護 | |
| 體積 | 187mm×119mm×115mm | |
| 主機凈重 | 2.4Kg（含電池） | |
| ▉ 供貨范圍 | ||
|
|
||
| 基本配置 | 數量 | 可選件 |
| 檢測儀主機 | 1個 |
|
| 電源適配器 |
1個 |
|

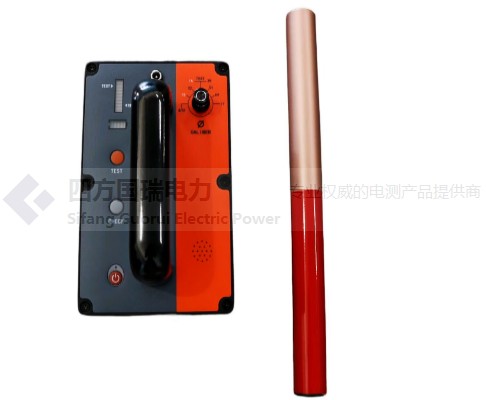

| 專用檢測桿 | 1根 |
|

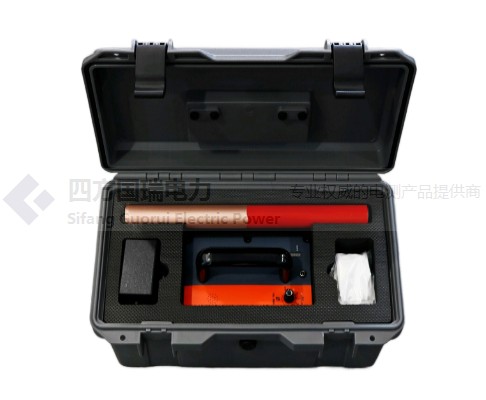

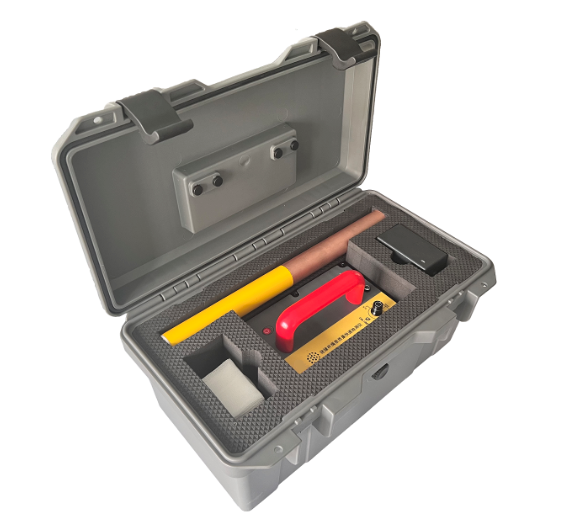

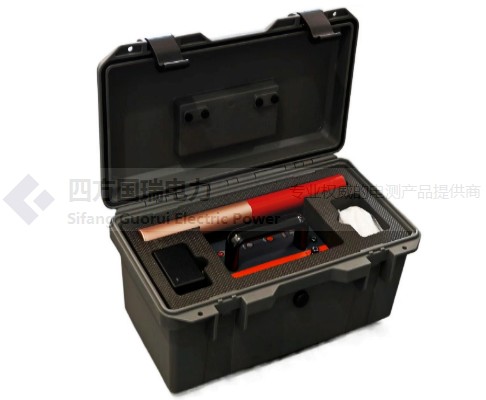

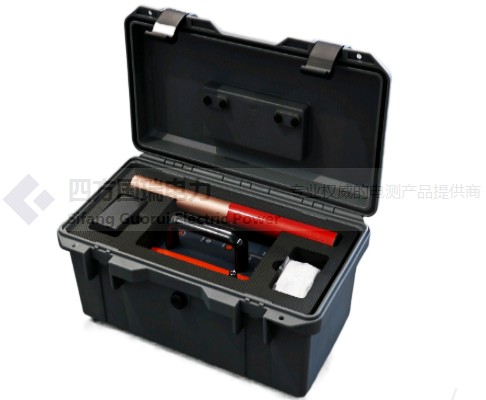

| 防震工具箱 | 1個 |
|
| 使用說明書 | 1份 |
|
|
電極清潔布套裝 |
1套 |
|
| 合格證、保修卡 | 1張 |
|
| 文件名 | 點擊下載 |
| SFV30絕緣桿繩索質量快速檢測儀 說明書 | |
| SFV30絕緣桿繩索質量快速檢測儀 檢定證書 |
