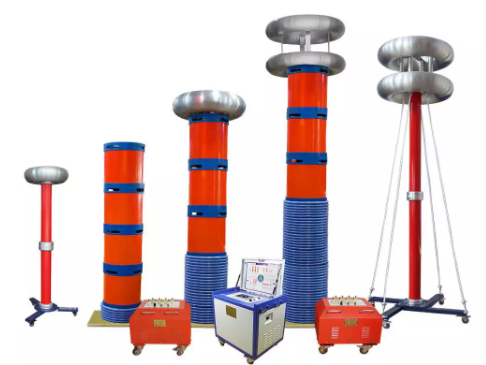

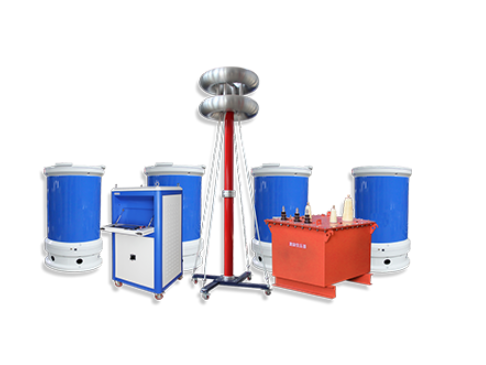

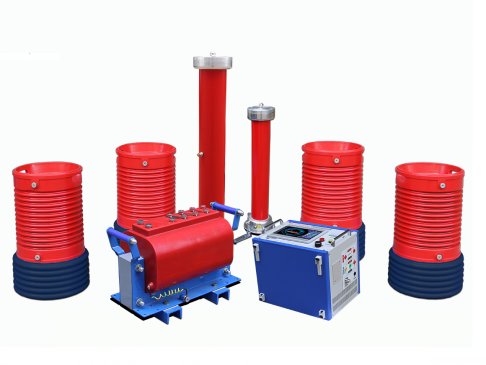

SFB(f)-GE系列110kV GIS耐壓局部放電裝置（270kVA/270kV串聯諧振試驗裝置）
主要針對110kV/300mm2電纜0.5km，35kV/300mm2電纜2km、10kV/300mm2電纜5km、110kV/63000kVA主變中xìng點、110kV 開關，35kV 開關、GIS的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

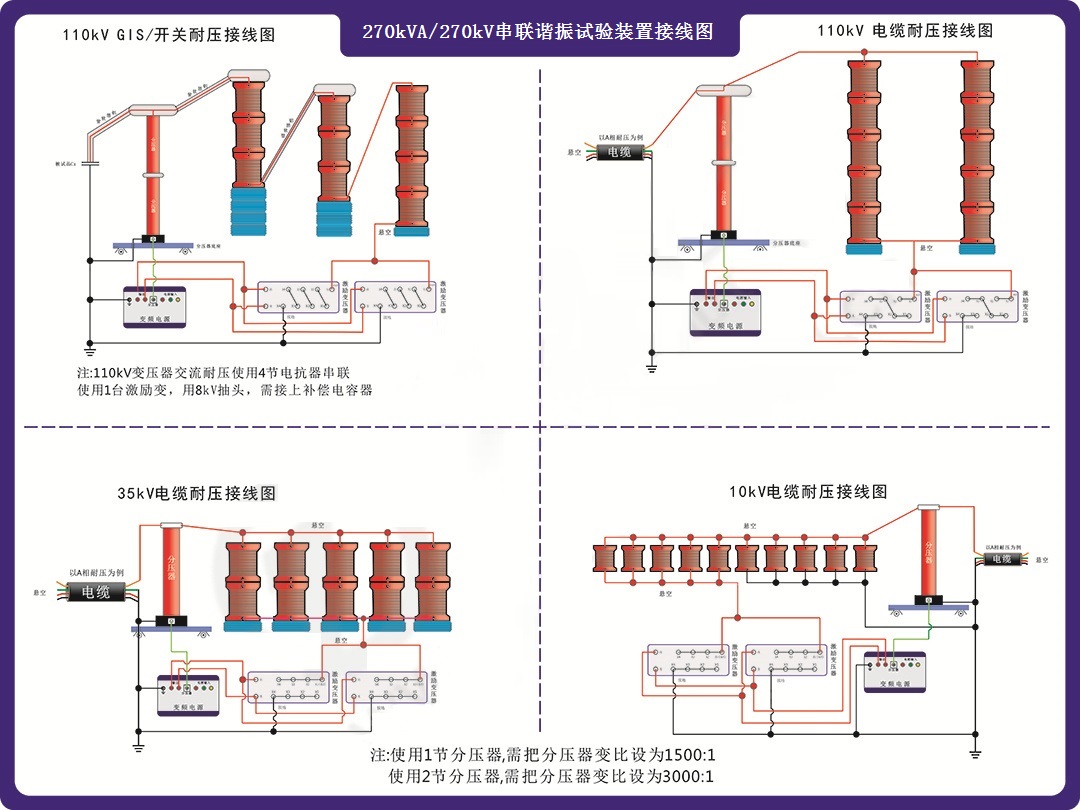

被試品對象及試驗要求：
1. 110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30~300Hz，試驗電壓128kV，試驗時間60min。
2. 35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。
3. 10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。
4. 110kV/63000kVA主變中xìng點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45~65Hz，試驗電壓80kV，試驗時間1min。
5. 110kV開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過265kV，試驗時間1min。
6. 35kV開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過95kV，試驗時間1min。

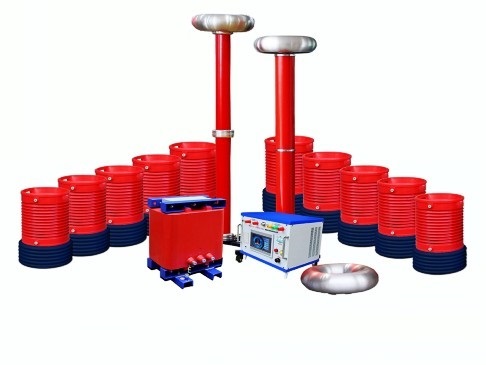

產品參數
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-15kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-27kVA/27kV |
10節 |
| 4 | 電容分壓器 |
SFFC-270kV/300pF |
1套 |
| 5 |
補償電容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| 110kV GIS耐壓局部放電裝置用途 | |||
|
35kV/220mm2電纜1km 110kV系統 |
|||

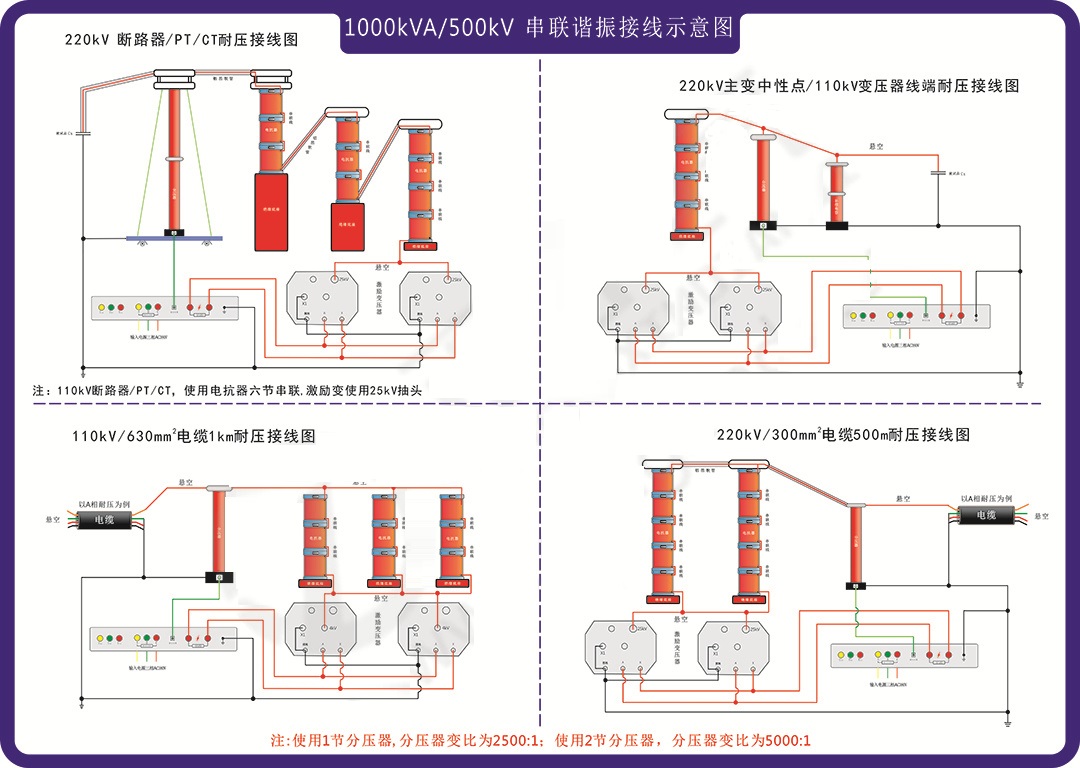

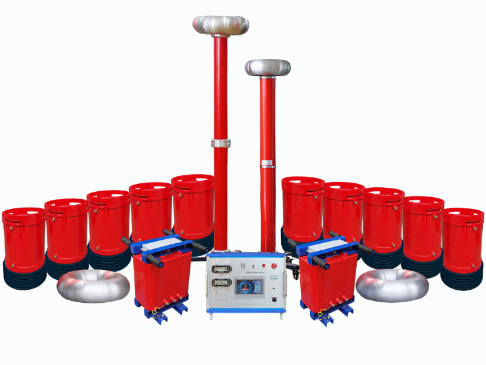

SFB(f)-SA系列220kV GIS耐壓局部放電裝置（1000kVA/500kV串聯諧振試驗裝置）
適用范圍及用途
|
輸出電壓 |
用途 | 工作頻率 | 試驗電壓 | 試驗時間 |
| 100kV | 35kV電纜 | 30～300Hz | ≤52kV | 60min |
| 150kV | 110kV電纜 | 30～300Hz | ≤128kV | 60min |
| 200kV |
110kV變壓器線端 220kV主變中性點 |
45～65Hz | ≤160kV | 1min |
| 250kV |
220kV電纜 |
30～300Hz | ≤216kV | 60min |
| 300kV |
110kV斷路器/PT/CT等 |
30～300Hz | ≤265kV | 1min |
| 500kV |
220kV斷路器/PT/CT等 |
30～300Hz | ≤495kV | 1min |
串聯諧振裝置配置參數
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-20kVA/4/8/25kV/0.4kV |
2臺 |
| 2 | 變頻電源 |
SFBP-F-45kW/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-100kVA/50kV |
10節 |
| 4 | 電容分壓器 |
SFFC-500kV/1000pF |
1套 |
| 5 |
補償電容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| SFB(f)-SA系列用途 | |||
|
110kV/630mm2電纜2km 220kV系統 |
|||
| 文件名 | 點擊下載 |
| GIS 耐壓局部放電裝置 說明書 | |
| GIS 耐壓局部放電裝置 檢定證書 |
