產品簡介

SF-DY一體化電源采用一體化設計，內置高壓電容及可調間隙球，體積小，重量輕，接線簡單，方便運輸及隨身作業。

二、基本參數

1、輸 入：AC220V±10%，頻率 50HZ

2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。

3、電 容：4uf/35KV

4、球 隙：0-10mm可調

5、重 量：21Kg

三、使用環境

1、環境溫度：-10℃--40℃

2、海拔高度：低于1000m

3、相對濕度：≤85%

4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。

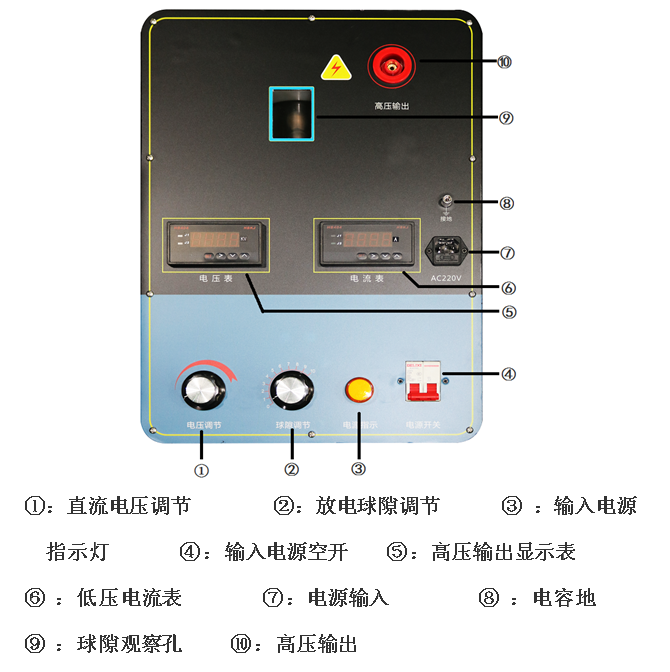

四、儀器面板圖

五、使用方法

1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。

2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。

3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率最好保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

4、試驗完畢，將電壓調節旋鈕調到起點，間隙球調回到零點，聽到啪的一聲，這是正常的放電現象，電壓表頭電壓也會快速的降下來到0.3KV左右，這時我們再通過放電棒點在高壓電纜處進行再次放電，電壓表的電壓會降至0V，保持幾秒鐘，就可以安全的拆除測試線了。

4、做電纜故障試驗時，先用電纜故障測距儀測出故障點距離，然后啟動高壓電源進行沖擊故障，當間隙球有節奏的產生放電現象，控制在3-5秒放一次電，這時要停止高壓輸出，等待測試人員到故障點附近時，再進行高壓沖擊試驗。

六、使用與維護

1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。

2、儀器保存在干燥處，長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。
