產品簡介

SFB(f)-GE系列變頻串聯諧振試驗裝置主要針對110kV/300mm2電纜0.5km，35kV/300mm2電纜2km、10kV/300mm2電纜5km、110kV/63000kVA主變中性點、110kV 開關，35kV 開關、GIS的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

被試品對象及試驗要求：

1. 110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30~300Hz，試驗電壓128kV，試驗時間60min。

2. 35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。

3. 10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。

4. 110kV/63000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45~65Hz，試驗電壓80kV，試驗時間1min。

5. 110kV開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過265kV，試驗時間1min。

6. 35kV開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過95kV，試驗時間1min。

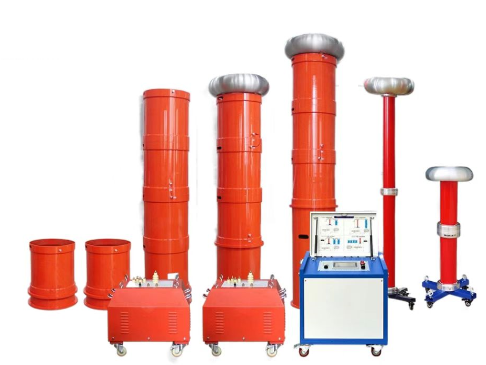

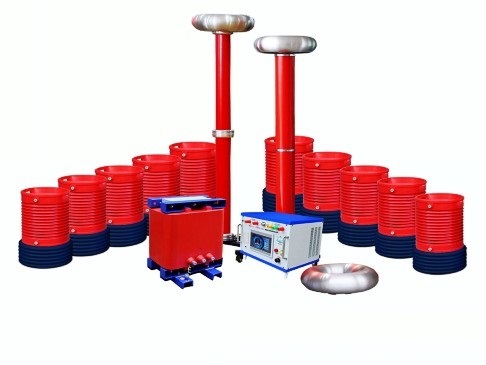

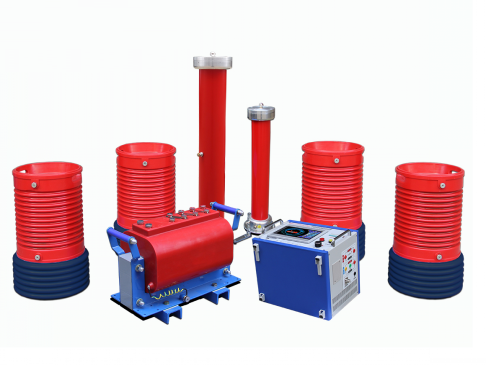

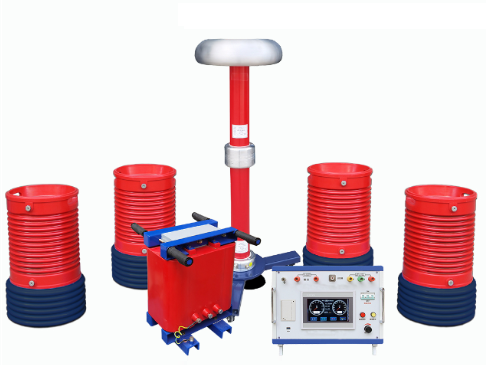

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別名：變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置等

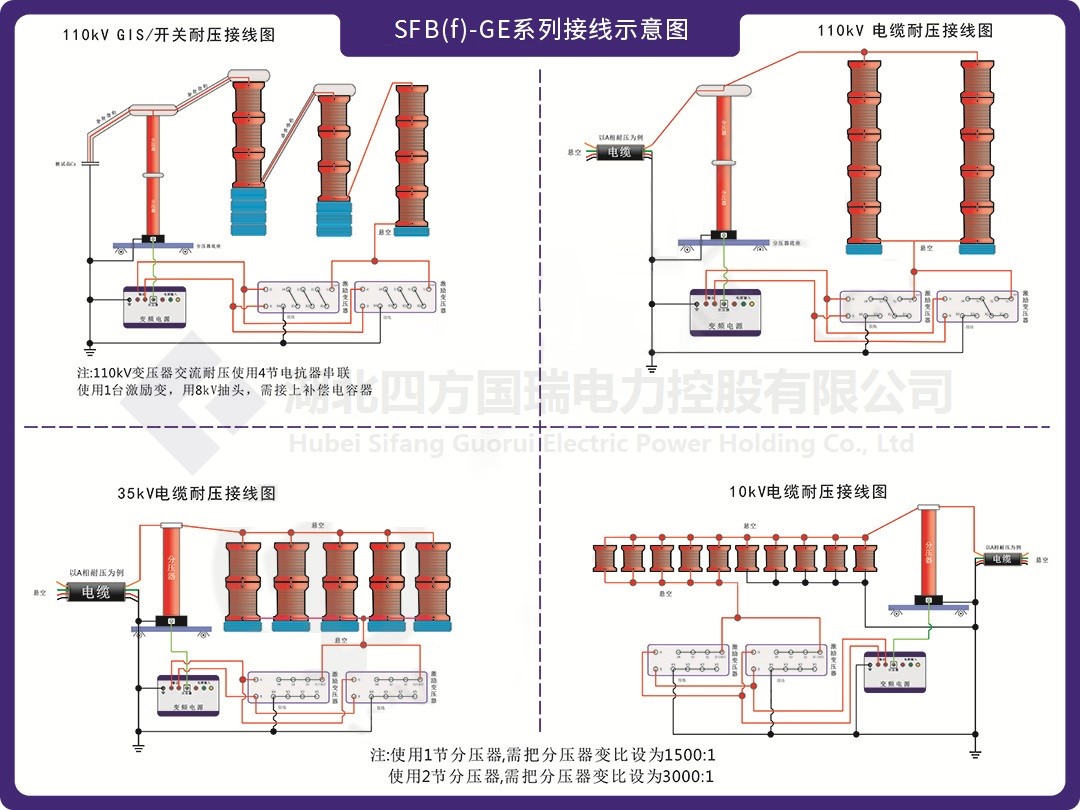

SFB(f)-GE系列串聯諧振耐壓試驗裝置接線示意圖
