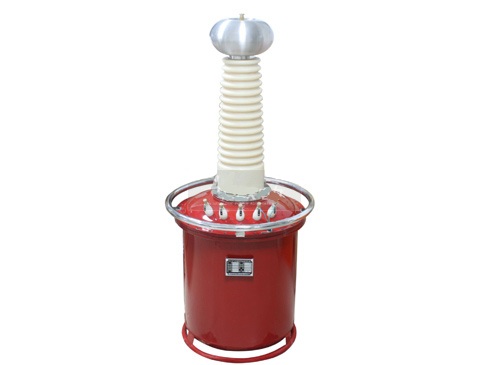

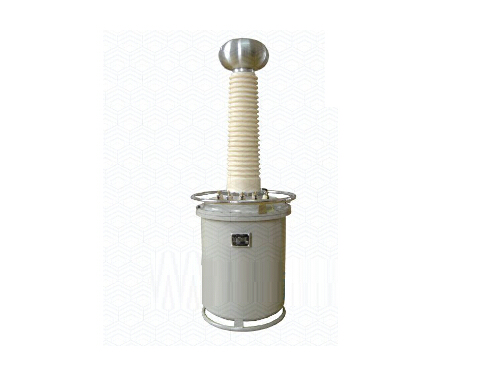

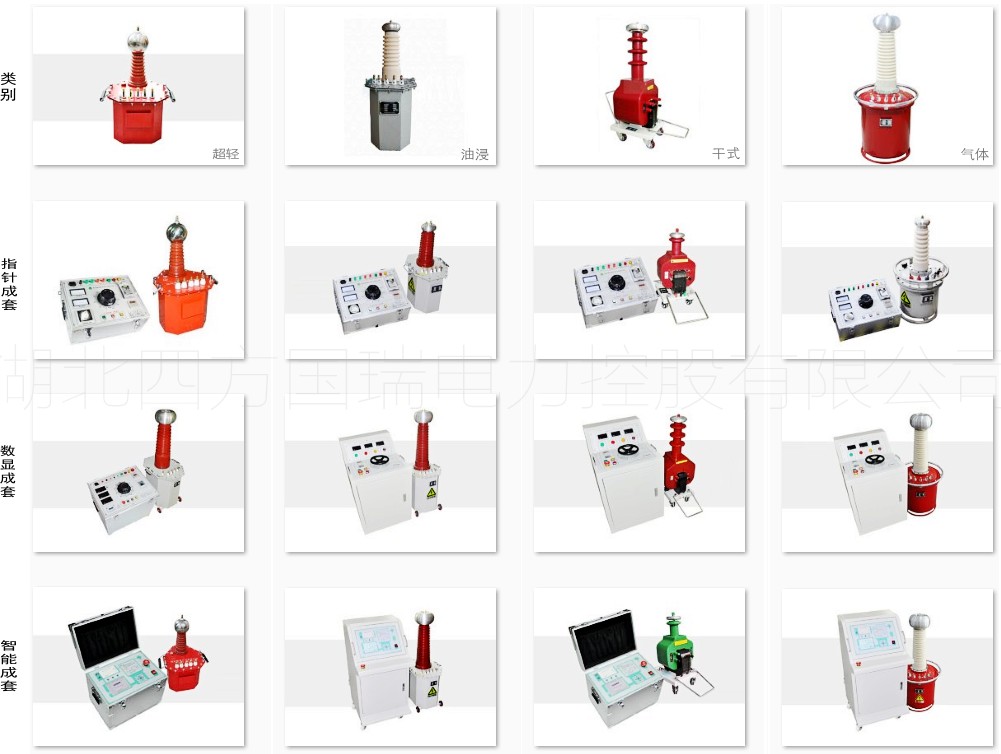

如何選擇試驗變壓器

選擇試驗變壓器時，主要考慮以下幾點：

（1）電壓。依據試品的要求，首先選用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。

（2）電流。試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容。

（3）容量。根據試驗變壓器輸出的額定電流及額定電壓，便可確定試驗變壓器的容量，即P=UnIn。

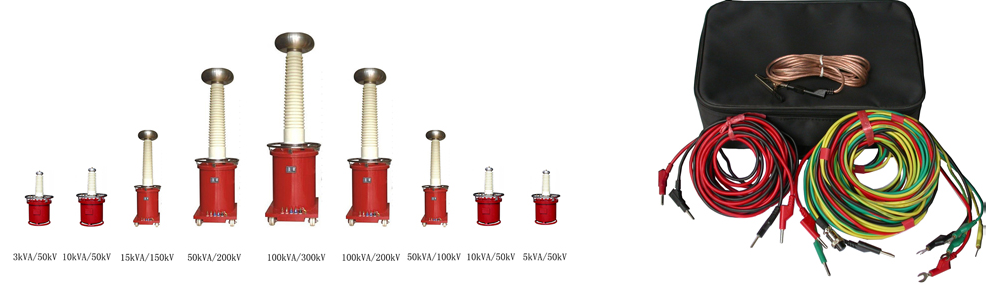

  根據部頒標準規定，我國試驗變壓器的電壓等級有：5、10、25、35、50、100、150、300kV等；容量等級有：3、5、10、25、50、100、150、200kVA等。

  由計算結果，查部頒標準即可選出所需要的試驗變壓器。如有特殊要求，一般可向制造廠訂購特殊規格的試驗變壓器。

  例如：配電變壓器的電壓等級和容量是10kV、1000kVA，碰到的試品又基本上是10kV的，就可選擇50kV、5kVA的試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV；同時又可滿足10kV絕緣子以及高壓開關柜的試驗（試驗電壓為42kV）和10kV電纜的直流試驗（直流電壓為60kV，對應的交流電壓為42.83kV）的要求。在試驗容量方面，一臺10kV、1000kVA的被試變壓器，其充電時的電容電流在30~35kV試驗時約為80~110mA，因為35kV×110mA<5kVA，因此5kVA能滿足要求。又如一臺35kV、2000~4000kVA的變壓器，當試驗電壓在72~85kV時的電容電流約為150~260mA，6000~8000kVA的約為300~420mA，10000kVA的約為800~1000mA等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為，試驗變壓器容量為被試品（電力變壓器）容量的5‰。

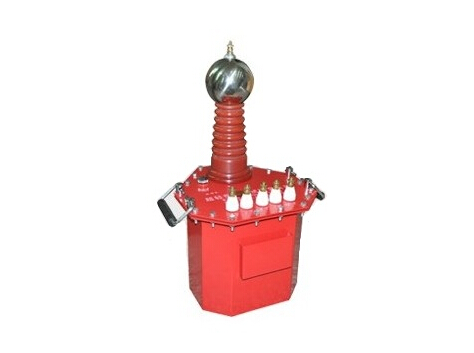

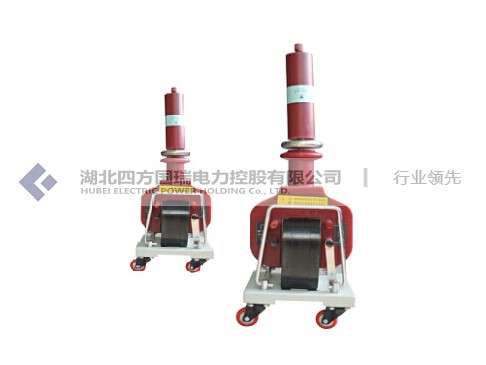

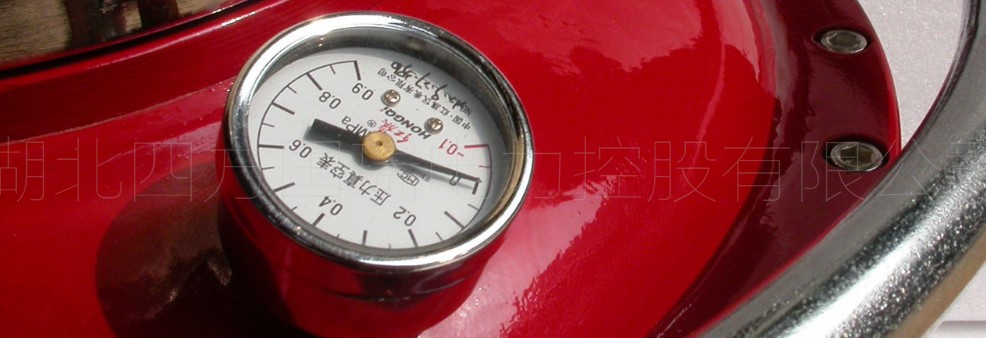

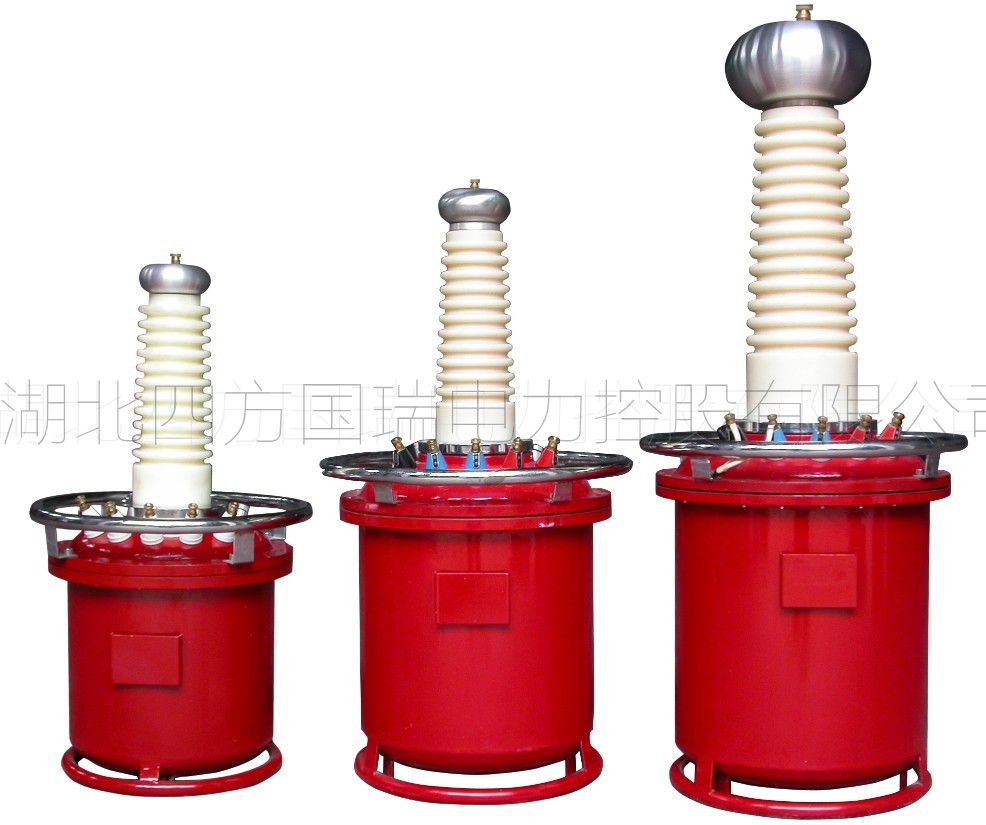

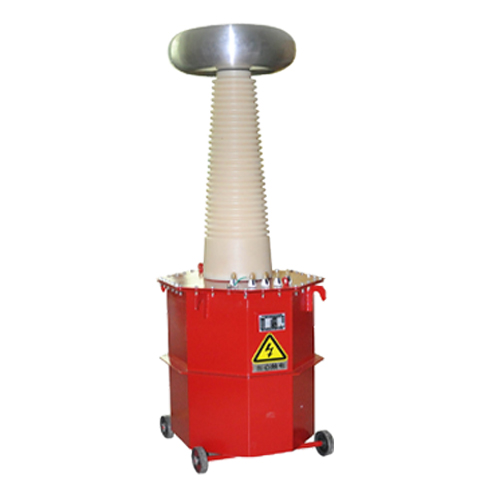

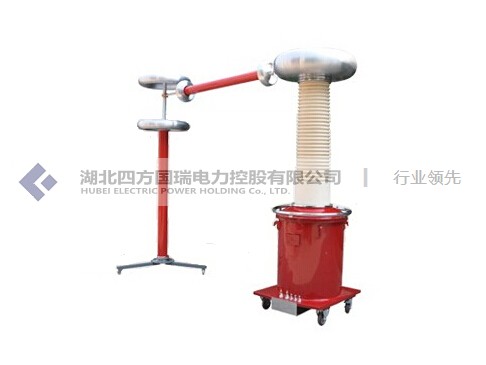

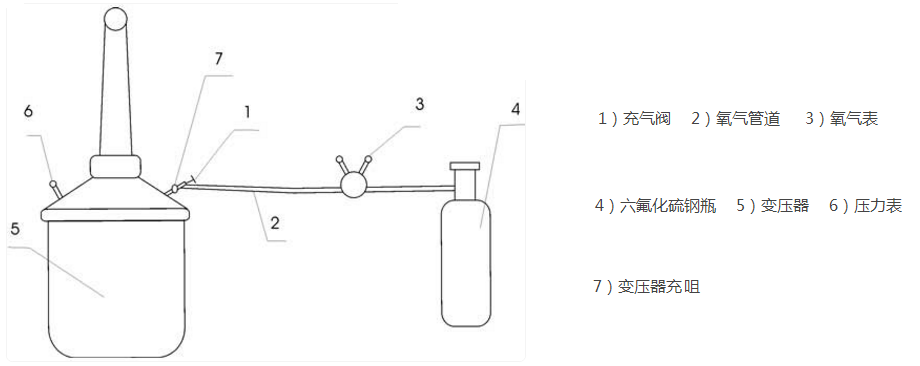

充氣式交流試驗變壓器的結構

  充氣式交流試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
         隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

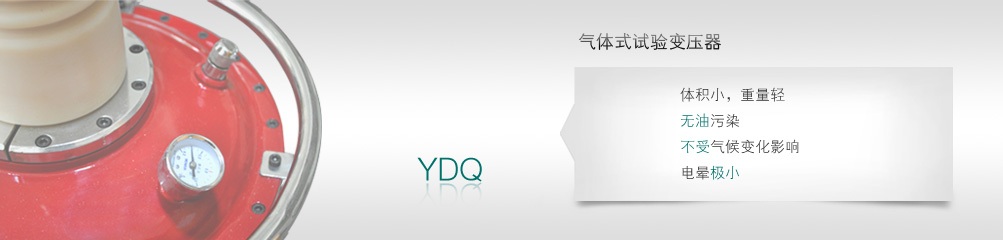

我公司經過多年的努力，研究成功了充氣式交流試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺充氣式交流試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.

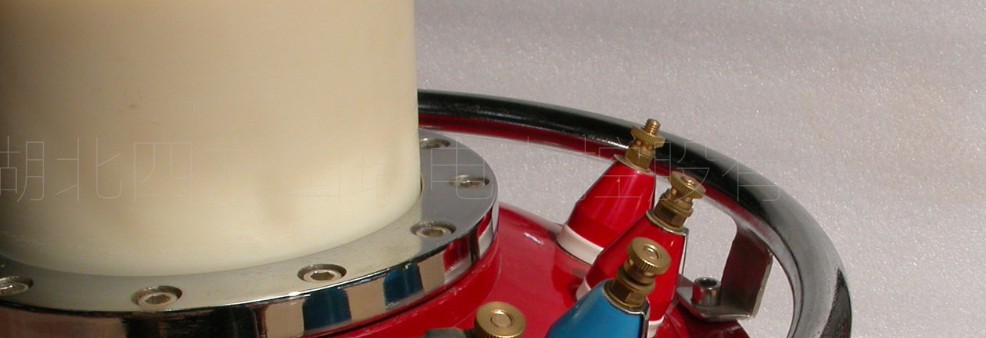

 湖北四方電力研制的充氣式交流試驗變壓器的結構如下：
  1、SFYDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了DL/T848.2-2004標準要求。
   SFYDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。

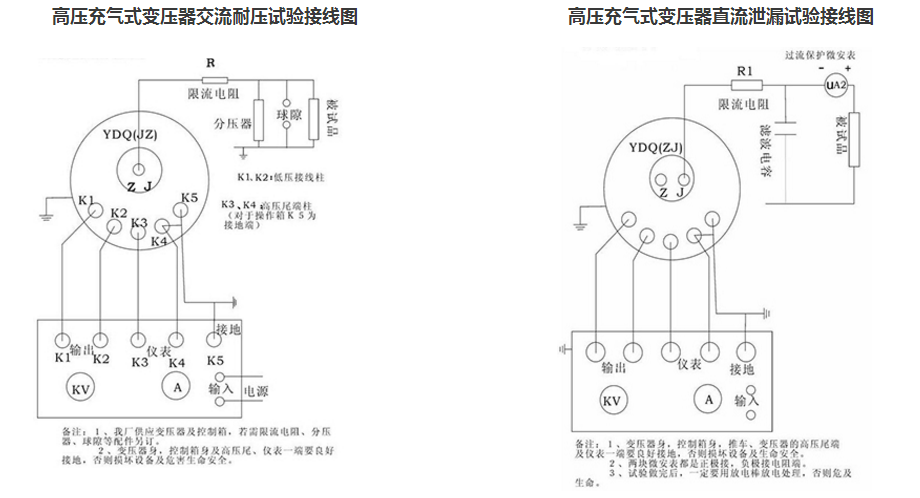

  2、SFYDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
  3、SFYDQ（C）產品與YDQ產品的不同在于套管內結構。

辨別試驗變壓器真假的方法有哪些？

       高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

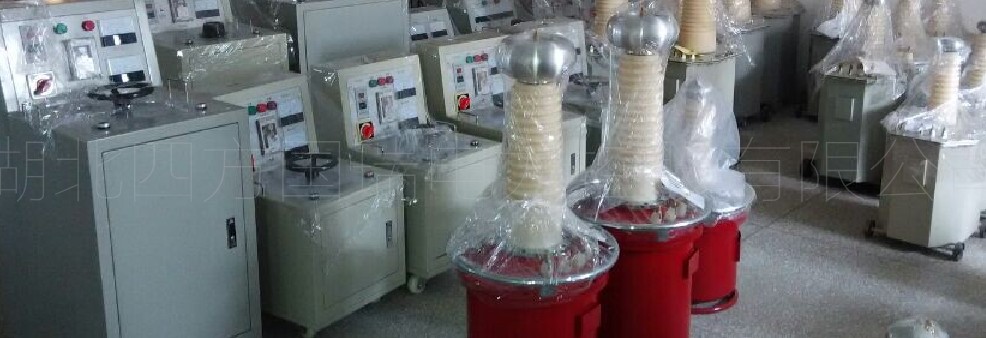

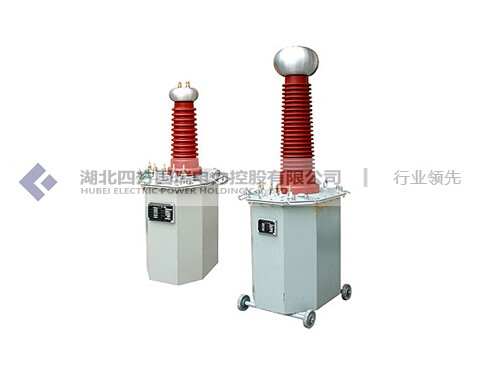

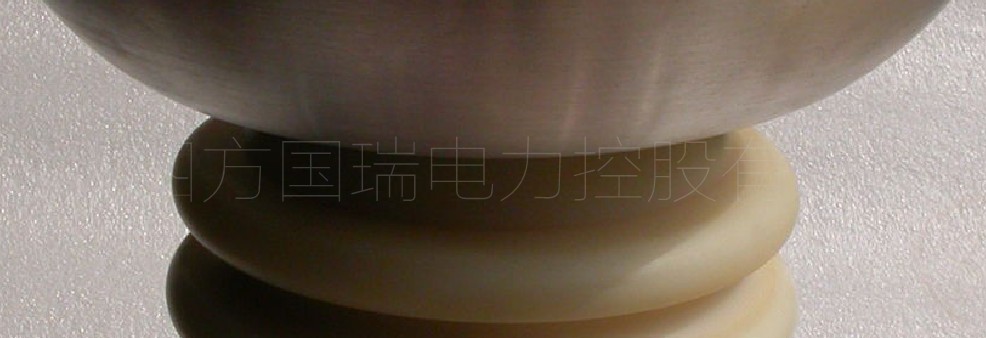

       目前市場上決定試驗變壓器質量好壞主要由硅鐵片、高壓套管、絕緣材料、制造工藝、及控制部分的電器元件。其中以硅鐵片、高壓套管、絕緣材料、電器元件質量最為重要。硅鐵片以高矽無取向硅鐵片最好，高壓套管、有尼龍的、環氧樹脂的及硅橡膠的，以硅橡膠材質的質量最好。市場上試驗變壓器的價格相差很大。一些生產廠家為了追求最大利益，在材料上大量使用的劣質材料，坑害廣大用戶。

       1.采用廢舊的硅鐵片。這種材料市場上以5000-8000元/噸就能買到，而正材則要36000元/噸左右，二者之間差價5-7倍。

       2. 電氣材料電器元件采用偽劣產品，二者之間差價為3-6倍。

       3.高壓套管尼龍的與硅橡膠的差價為2倍。

       4. 絕緣材料不采用質量好電話紙而用其他材料代替。

       5.工藝上偷工減料。

如何在購買高壓試驗變壓器看質量的好壞？

       1. 首先可以到廠家要求看使用材料、半成品，也可以到廠家任意選擇一臺變壓器要求馬上、打開看是否使用廢舊的硅鐵片，如果廠家猶豫不決或者各種理由不同意，則說明他們肯定使用廢舊的硅鐵片。

       2.其次將高壓試驗變壓器盡量用力反復的各個方向搖高壓試驗變壓器，然后打開變壓器油閥，倒一部分變壓器油出來看變壓器油是否變紅色或渾濁，若變壓器油呈紅色或渾濁狀。說明廠家肯定采用的是廢舊的硅鐵片，廢舊的硅鐵片上附著大量的鐵銹，這些帶鐵銹的廢舊的硅鐵片不管怎么處理都處理不完的，帶鐵銹的廢舊的硅鐵片加工成的變壓器芯鐵后，浸泡在變壓器油中經變壓器油反復沖洗后，鐵銹散落在變壓器油中，使變壓器油呈紅色，特別是經過長途運輸后這種現象更加明顯，油中的鐵銹對變壓器的絕緣造成嚴重隱患，這臺變壓器使用壽命肯定不長。

       3. 第三也可以要求廠家通電試驗，如果空載電流不合格說明他們使用的材料和制造工藝都有問題，但沒有經過長途運輸還是看不出硅鐵片。硅鐵片的好壞采用上述兩種辦法最好辨別。

       4.看高壓套管使用的材料。

       5.看電器元件。

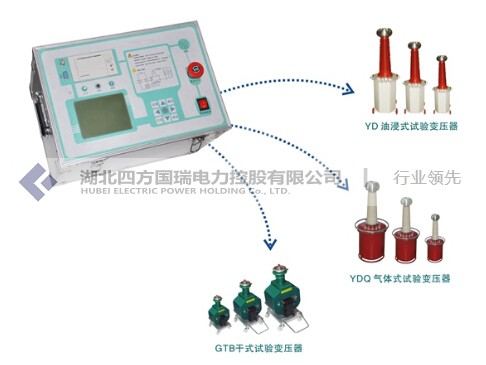

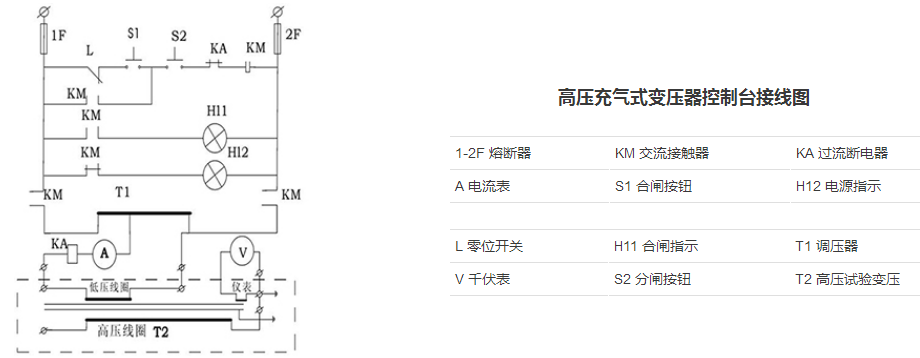

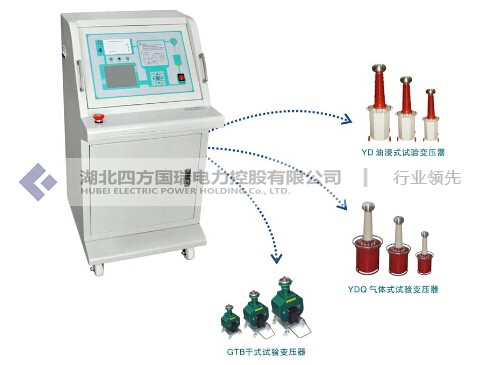

試驗變壓器控制臺的注意事項

     湖北四方國瑞電力研制的試驗變壓器控制臺的注意事項如下：
        1、開箱時應檢查電器元件及接觸點有否運輸損壞及接觸不良。
        2、使用前應檢查各電器的接觸是否良好，特別是調壓器碳刷的接觸一定要良好。
        3、應嚴格按照相關的操作規程操作，嚴禁私自使用或無安全員監督的情況下使用
        4、該設備應存放在通風、干燥、無腐蝕性氣體的地方。
