目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于60S的規定，確保試驗結果準確。

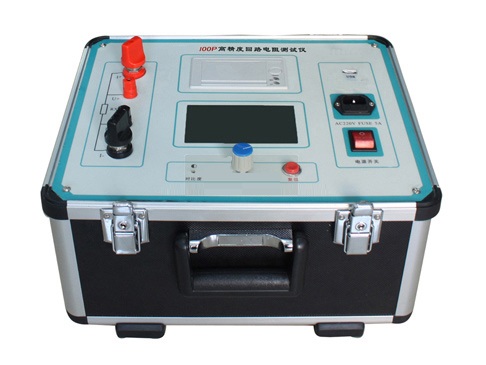

本儀器操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A。可在直流100A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A檔位供用戶選擇；自定義測試時間，最大設定時間599S,遠大于標準規定的60S；是國內唯一能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
1、大電流：高精度回路電阻測試儀采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果；
2、高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性；
3、高精度：采用雙路高速16位Σ－ΔAD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計；
4、智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用；
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能；
6、功能強大：電流可在50A，100A中自由選擇，測試時間可在5s～599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能；
7、人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果；
8、USB轉存：通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理；
9、該儀器使用方便：體積小、重量輕，便于攜帶。
儀器可選：分檔位調節及連續可調
接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸(回路)電阻測試儀
| 測量范圍 | 1～2999.9μΩ | |
| 分 辨 率 | 0～99.99，0.01μΩ | 100.0～2999.9，0.1μΩ |
| 測試電流 | DC50A、100A兩檔固定輸出 | |
| 測量精度 | ±(0.5% rd+2d) | |
| 連續工作時間 | 5s～599s | |
| 顯示方式 | 大屏幕中文液晶顯示 | |
| 通信方式 | U盤轉存 | |
| 工作電源 | AC220V±10% 50Hz | |
| 整機功率 | 600W | |
| 最大存儲記錄 | 200條 | |
| 工作環境 | 溫度-10℃～40℃，濕度：≤80%RH | |
| 體 積 | 360×300×250 mm3 | |
| 重 量 | 8Kg(不含附件) | |
| 名稱 | 說明 | 數量 |
| 儀器主機 | / | 1臺 |
| 專用測試線 | 大電流線兩根 , 大電流測試夾兩個 , 電壓測試線兩根 | 1套 |
| 接地線 | / | 1根 |
| 電源線 | AC 220V | 1根 |
| 保險管 | 5A | 3個 |
| 隨機光盤 | / | 1個 |
| 打印紙 | / | 4卷 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |
| SFHL-100P高精度回路電阻測試儀【廠家直供】 說明書 | |
| SFHL-100P高精度回路電阻測試儀【廠家直供】 檢定證書 |
 點擊下載
|
回路電阻測試儀種類和用途
回路電阻測試儀：接地電阻表
接地電阻表用途及適用范圍：接地電阻適用直接測量各種接地裝置的接地電阻值，亦可供一般低電阻的測量，四端鈕（0～1～10～100Ω規格）還可以測量土壤電阻率.。
回路電阻測試儀：單鉗回路電阻測試儀
單鉗回路接地電阻測試儀性能及特點：獨特單鉗設計，可避免雙鉗式兩探頭之間相互干擾的誤差 不必打輔助地樁，直接鉗住即可測量。
回路電阻測試儀：通用接地/絕緣電阻測試儀
測試方法有很多：雙鉗接地電阻測試、四極接地電阻測試、土壤電阻率測試、絕緣電阻測試、交直流電阻測試儀壓測試、電流有效值測試。
回路電阻測試儀：接地阻抗測試儀
鉗式接地電阻計系列量測時，不必使用輔助接地棒，也不須中斷待測設備之接地，只要鉗夾住接地線或棒，就能量測出對地電阻達0.1Ω。也能作電流量測。
回路電阻測試儀：環路電阻測試儀
微處理器控制，具有高精度和高可靠性。三個指示燈檢查接線狀態是否正確。 直讀短路保護電流和接地故障電流。測試電阻過熱時會自動鎖定。
回路電阻測試儀：型數字式接地電阻測試儀
本測試儀專門用來測量各類電器設備、避雷針等接地裝置的接地電阻值。產品系全電子式儀表，關鍵電路是美國德克薩斯儀器公司生產的集成電路組裝而成。測試原理先進。
回路電阻測試儀：雙鉗口接地電阻測試儀
具有多種接地電阻測量方法：無輔助極 /三極 /四極 /而極法－－適合多種測量環境 *測量范圍寬：0.002Ω—300KΩ－－－－滿足多種要求。
回路電阻測試儀故障排除方法
回路電阻測試儀，又稱RX變壓器回路電阻測試儀，英文名稱：Loop Resistance Tester。回路電阻測試儀的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。
回路電阻測試儀故障排除方法
1.現象一
回路電阻測試儀測試電流正常，微歐值最高位顯示“1”
原因
電壓夾位置錯誤。被測回路電阻值超過2000。電壓信號線斷線或未接通。
排除方法
處理電壓信號回路，夾對、夾好電壓夾。超量程時：可用萬用表測P1、P2電壓值，電阻值=電壓值/電流值。
2.現象二
回路電阻測試儀按一下“測試開關”，電流表顯示無電流，微歐表最高位顯示“1”。
原因
100A電流回路沒有接好。被試開關沒有合上。
排除方法
檢查測試線、重接、重夾。合上開關。
3.現象三
回路電阻測試接入220V交流電源，風機無運轉聲，且按一下“測試開關”，電流表、微歐表無顯示。
原因
220V交流電源不通，保險管未裝或熔斷。
排除方法
檢查并排除。（100A儀器保險不小于6A再次熔斷與廠方聯系解決。（千萬不可接入直流或380V交流電源）
回路電阻測試儀的故障現象及排除
湖北四方國瑞電力研制的回路電阻測試儀若出現如下故障現象，故障排除方法如下：
故障現象：
1、開機后無反應，液晶屏無顯示
故障排除：1）檢查有無交流電源；
2）檢查電源電纜；
3）檢查保險管底座內的保險管是否燒斷。
2、測試時電阻值明顯偏大或顯示為超量程
故障排除：1）檢查被測電阻值是否太大；
2）檢查電壓輸入線是否接在電流輸出線的內側；
3）檢查測試線極性是否接反；
4）檢查電壓輸出線有沒有接好，被測件接頭是否被氧化。
3、旋轉鼠標無反應
故障排除：1）關閉電源重新開機；
2）按復位鍵復位儀器。
4、通信不成功
故障排除：1）檢查數據線是否接好；
2）檢查儀器是否進入聯機狀態；
3）卸載驅動程序后重新安裝；
4）按復位鍵復位儀器。
湖北四方國瑞電力研制的回路電阻測試儀在使用時注意事項如下：
1、使用儀器前請仔細閱讀說明書。
2、請按照說明書上正確的接線方法接線。
3、本儀器不得測試帶電回路中的回路電阻。
4、儀器在使用中必須可靠的接地。
5、電流線用戶不得隨意更換。
6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
100P/200P高精度回路電阻測試儀升級
湖北四方國瑞電力自主研制開發的高精度回路電阻測試儀目前已研發成功，正式推出市場。
我公司SFHL-100P/200P高精度回路電阻測試儀升級為U盤存儲并推出英文版。本高精度回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在直流100A的情況下直接測得回路電阻，最后的測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能。另有50A檔位供用戶選擇。該高精度回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
本公司致力于開發電力檢測儀器和高壓試驗設備，高精度回路電阻測試儀的成功研制，將進一步鞏固公司在電測領域的優勢地位，增強公司的核心競爭力。
