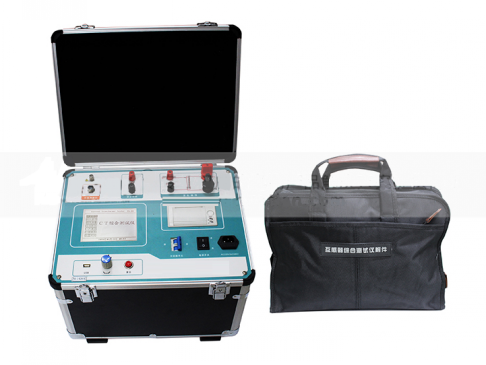

SFFA-F 互感器綜合特性測試儀(600A)【廠家直供】 說明書
SFFA-F 互感器綜合特性測試儀(600A)【廠家直供】 檢定證書	點擊下載

客戶案例

經驗庫

互感器的試驗項目及試驗設備選型

一、電流互感器的試驗項目、周期和要求
序號 項 目 周 期 選 型
1 繞組及末屏的絕緣電阻 1)投運前 絕緣電阻測試儀
2)1-3年
3)大修后
4)必要時
2 tgδ及電容量 1)投運前 全自動抗干擾介質損耗測試儀
2)1-3年
3)大修后
4)必要時
3 油中溶解氣體色譜分析 1)投運前 絕緣油色譜分析系統
2)1-3年(66kV及以下)
3)大修后
4)必要時
4 交流耐壓試驗 1)1-3年(20kV及以下) 試驗變壓器
2)大修后
3)必要時
5 局部放電測量 1)1-3年(20-35kV固體 絕緣互感器) 局部放電檢測系統
2)大修后
3)必要時
6 極性檢查 1)大修后 互感器綜合測試儀
2)必要時
7 各分接頭的變化檢查 1)大修后 互感器綜合測試儀
2)必要時
8 校核勵磁特性曲線 必要時 互感器綜合測試儀
9 密封檢查 1)大修后
2)必要時
10 一次繞組直流電阻測量 1)大修后 電流互感器校驗儀
2)必要時
11 絕緣油擊穿電壓 1)大修后 絕緣油介電強度測試儀
2)必要時
二、電磁式電壓互感器的試驗項目、周期和要求
序 號 項 目 周 期 選 型
1 絕緣電阻 1)1-3年 絕緣電阻測試儀
2)大修后
3)必要時
2 Tgδ(20kV及以上) 1)繞組絕緣：a) 1-3年;b) 大修后;c) 必要時 全自動抗干擾介質損耗測試儀
2)66~220kV串級式電壓互感器支架：a)投運前；b)大修后；c)必要時；
3 油中溶解氣體的色譜分析 1)投運前 絕緣油色譜分析系統
2)1~3年(66kV及以上)
3)大修后
4)必要時
4 交流耐壓試驗 1)3年(20kV及以下) 三倍頻發生器
2)大修后 試驗變壓器
3)必要時
5 局部放電測量 1)投運前 局部放電檢測系統
2)1~3年(20~35kV固體絕緣互感器)
3)大修后
4)必要時
6 空載電流測量 1)大修后 互感器綜合測試儀
2)必要時
7 密封檢查 1)大修后
2)必要時
8 鐵芯夾緊螺栓(可接觸到的)絕緣電阻 大修時 絕緣電阻測試儀
9 聯接組別和極性 1)更換繞組后 互感器綜合測試儀
2)接線變動后
10 電壓比 1)更換繞組后 互感器綜合測試儀
2)接線變動后
11 絕緣油擊穿電壓 1)大修后 絕緣油介電強度測試儀
2)必要時
三、電容式電壓互感器的試驗項目、周期和要求
序 號 項 目 周 期 選 型
1 電壓比 1)大修后 互感器綜合測試儀
2)必要時
2 中間變壓器的絕緣電阻 1)大修后 絕緣電阻測試儀
2)必要時 3 中間變壓器的Tgδ 1)大修后 全自動抗干擾介質損耗測試儀

檢定互感器所需設備

檢定電流互感器所需基本設備包括：

       1、互感器校驗儀：測量標準互感器和被試互感器間的誤差，顯示工作電流。

       2、標準電流互感器：互感器檢定中用作標準器，精度一般比被測高兩個等級以上，設計有多個變比抽頭，適應不同互感器的檢定。

       3、升流器：與調壓器配合，匹配產生各種需要的測試電流。其容量、造價隨電流增加而增加。

       4、負載箱：模擬被測互感器的實際工作狀態。

       5、調壓器：用于調節測試電流，一般與保護和開關等安裝在一個操作臺內，分粗調和細調兩個調壓器，以滿足調節細度。在額定電流2500A以下測量時，可以用10KVA通用的調壓器組合制作，更大電流須特殊制作，一般需要30~60KVA。

       6、大電流連接電纜：連接幾百、幾千安培電流，電纜價格不能忽視。

檢定電壓互感器所需基本設備包括：

       1、互感器校驗儀：測量標準互感器和被試互感器間的誤差，顯示工作電流。

       2、標準電壓互感器：互感器檢定中用作標準器，精度一般比被測高兩個等級以上，設計有多個變比抽頭，適應不同互感器的檢定。

       3、升壓器：與調壓器配合，匹配產生各種需要的測試電壓，其容量、造價隨電壓增加而增加。

       4、負載箱：模擬被測互感器的實際工作狀態。

       5、調壓器：用于調節測試電壓，一般與保護和開關等安裝在一個操作臺內，分粗調和細調兩個調壓器，以滿足調節細度。一般用10KVA通用的調壓器組合制作即可
