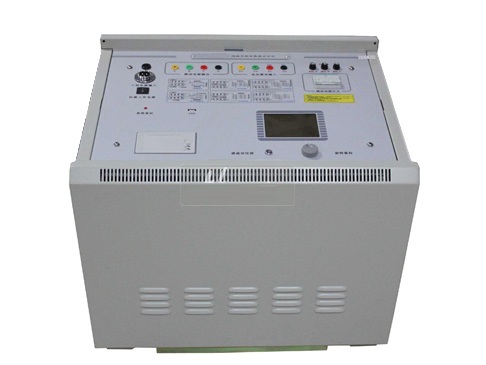

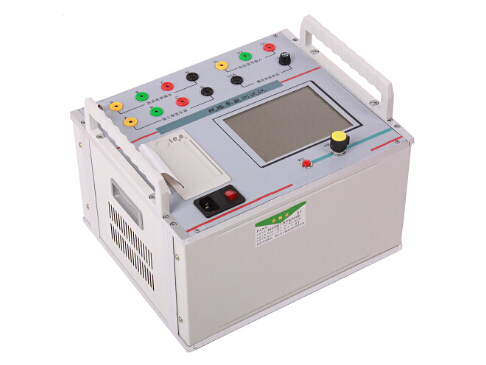

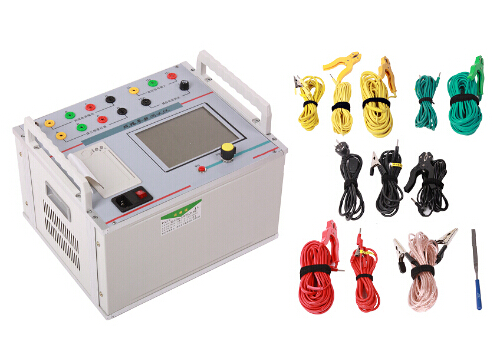

ZS-110A 線路工頻參數測試儀配合三相自耦調壓器，和隔離變壓器提供的測試信號電源。
1、準確測量：35～220 kV 高壓輸電線線路（架空、電纜、架空電纜混合、同桿多回架設）的工頻參數；
2、準確測量：35～220 kV 高壓輸電線線路的正序電容、零序電容；
3、準確測量：35～220 kV 高壓輸電線線路的正序阻抗、零序阻抗；
4、準確測量：35～220 kV 高壓輸電線線路的耦合電容、互感電抗。
1、 可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（232接口為選配功能）。
6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
ZS-110A 線路工頻參數測試儀具備以下的條件：
1、輸電線路工頻參數測試儀完全滿足規程要求：
符合：《110千伏及以上送變電基本建設工程啟動驗收規程》
符合：《220-500kV電網繼電保護裝置運行整定規程》DL/T559-94
符合：《電氣裝置安裝工程電氣設備交接試驗標準線路部分》GB50150-2006
2、 線路工頻參數測試儀是傳統使用9塊表計方法效率的10倍！
試驗時間縮短，工作量大大減少，30分鐘內可完成傳統方法兩個小時的工作量；
試驗時，不用通過電力計量用的CT和PT作電信號變換，不用指針式的高精度電壓表、電流表、功率表測量各個電參數，配合三相自耦調壓器和隔離變壓器提供的測試信號電源，線路工頻參數測試儀可以直接顯示，輸電線路工頻參數的測試結果，是傳統使用9塊表計方法效率的10倍！
3、 線路工頻參數測試儀以高速單片機為內核，實現測試、儀表、計算模型一體化。
4、 線路工頻參數測試儀采用320 × 240大屏幕點陣液晶顯示，美國進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果，操作十分簡便；
5、 線路工頻參數測試儀測試過程快捷，并打印測量結果。
| 工 作 電 源 | AC 220V ± 10% ，1 A ，50 Hz | ||
| 信 號 電 源 | 信號電壓 ，三相，AC 0 ～ 300 V ，50 Hz， （由選配的三相調壓器提供） | ||
| 信號電流 ，三相，AC 0 ～ 40 A（有效值） （由選配的三相調壓器提供） | |||
|
線路工頻參數測試儀 測 量 項 目 |
正序電容
零序電容
耦合電容
|
正序阻抗 零序阻抗 互感電抗 |
阻抗角 |
| 測 量 范 圍 | 50 μF | 0.1 ～ 400Ω | 0°～ 360° |
| 測 量 分 辨 率 | 0.1 μF | 0.01 Ω | 0.01° |
| 測 量 準 確 度 |
＜1μF時，± 2% 讀數，±0.01μF
≥1μF時，± 1% 讀數，±0.01μF
|
＜1Ω時，± 2%讀數，±0.01Ω ≥1Ω時，± 1%讀數，±0.01Ω |
± 0.3°(電壓：0.2V～10V)
± 2°(電壓：＞10V)
|
| 外 形 / 重 量 | 313 × 261 × 237 mm ； / 重量：9 ㎏ | ||
| 使 用 環 境 |
環境溫度：- 15℃ ～ 40℃ ；相對濕度：≤ 90% |
||
