2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。
試品對象
1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。
額定容量：135kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：5A；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫 升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
激勵變壓器SFJLB-7.5kVA/1.5/3kV/0.4kV 1臺
額定容量：7.5kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結 構：干式；
重 量：約48kg；
變頻電源SFXB-F-7.5kW/220/380V 1臺
額定輸出容量：7.5kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：18.75A
額定輸出電流：18.75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪 聲 水 平：≤50dB

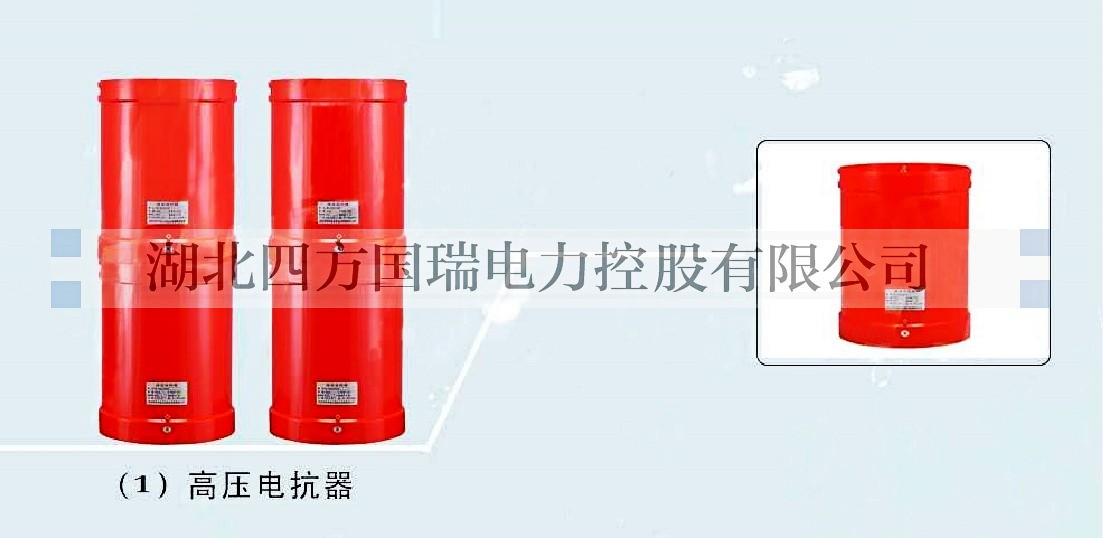

高壓電抗器SFDK-33.75kVA/27kV 4節
額定容量：33.75kVA;
額定電壓：27kV；
額定電流：1.25A；
電感 量：100H/單節；
品質因素：Q≥30 (f=45Hz)；
結 構：干式；
重 量：約40kg；

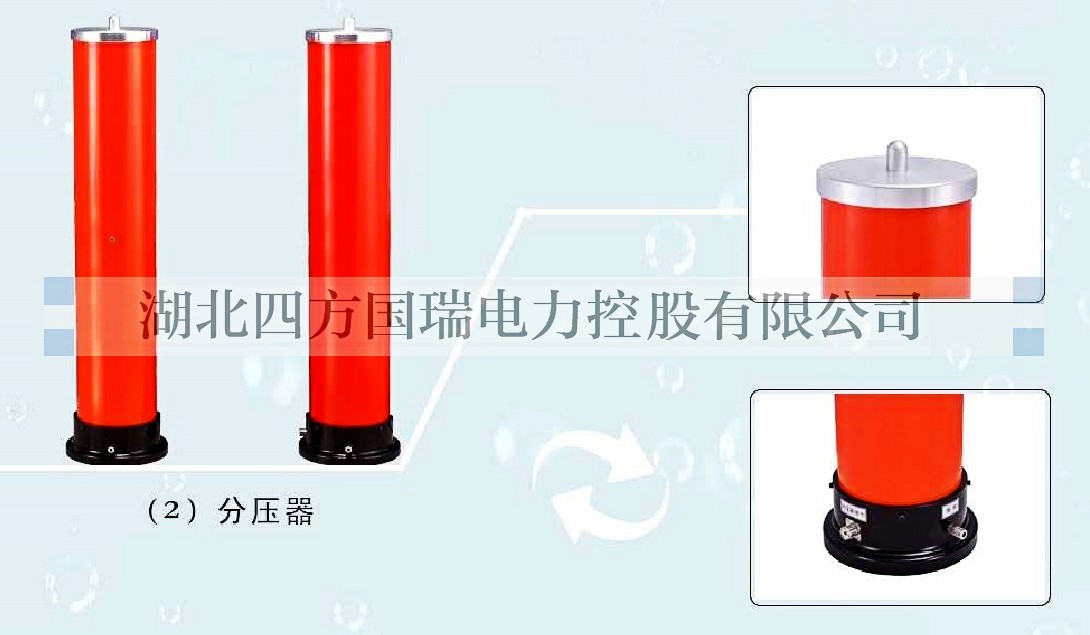

電容分壓器SFFRC-60kV/1500pF 1套
額定電壓：60kV；
高壓電容量：1500pF；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重 量：約6kg；
|
設備組合 被試品對象 |
電抗器33.75kVA/27kV四節 |
激勵變壓器輸出端選擇 |
試驗電壓（KV） |
|
35kV/300mm2電纜1km |
使用電抗器兩節串聯兩組并聯 |
3kV |
≤52kV |
|
10kV/300mm2電纜3km |
使用電抗器四節并聯 |
1.5kV |
≤22kV |
|
10kV開關、互感器 |
使用電抗器兩節串聯 |
3kV |
≤42kV |

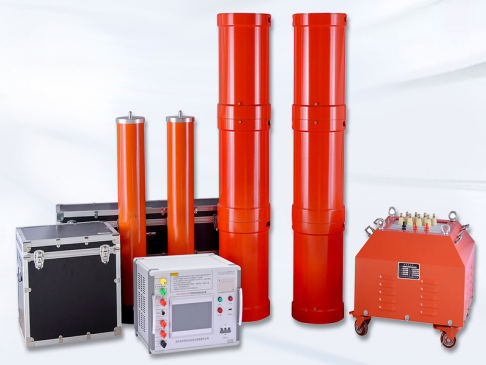

配置清單
|
序號 |
設 備 名 稱 |
型 號 及 規 格 |
單位 |
數量 |
備注 |
|
1 |
激勵變壓器 |
SFJLB-7.5kVA/1.5/3kV/0.4kV |
臺 |
1 |
|
|
2 |
變頻電源 |
SFXB-F-7.5kW/220/380V |
臺 |
1 |
|
|
3 |
高壓電抗器 |
SFDK-33.75kVA/27kV |
臺 |
4 |
|
|
4 |
電容分壓器 |
SFFRC-60kV/1500pF |
套 |
1 |
|
|
5 |

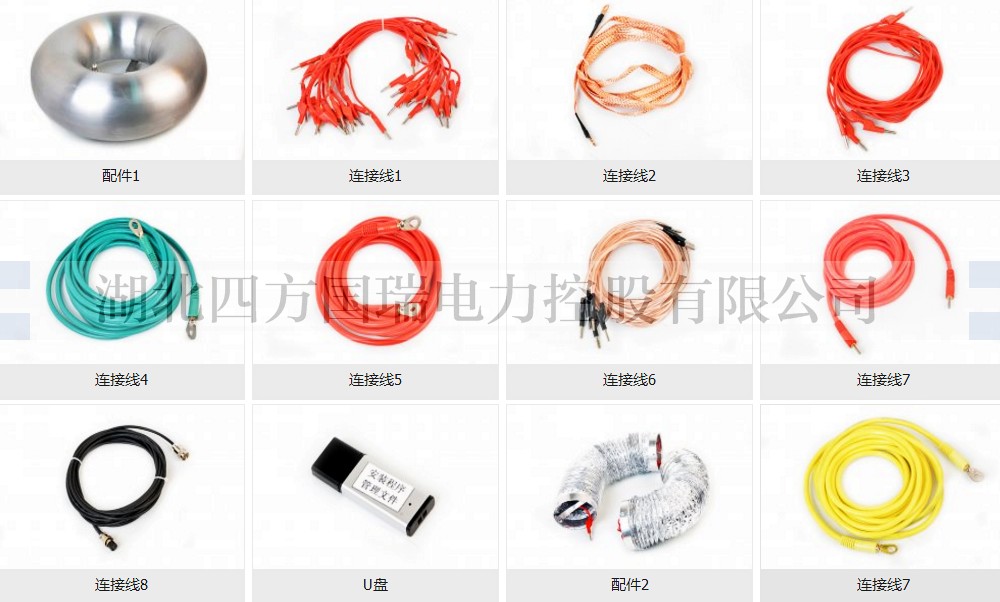

內部連接線 |
|
套 |
1 |
|
| 文件名 | 點擊下載 |
| 35kV變頻電纜串聯諧振1km專用 說明書 | |
| 35kV變頻電纜串聯諧振1km專用 檢定證書 |
