變頻串聯諧振交流耐壓試驗方法優點
發布日期：2021-04-14 點擊：3724次
對變壓器進行外施交流耐壓，是考驗電力變壓器主絕緣電氣強度的基本的絕緣試驗，是發現電力變壓器主絕緣是否合理，絕緣材料有無缺陷和制造工藝是否符合要求的重要手段之一。對于容量大、電壓等級高的電力變壓器，由于其電容量大，若用常規試驗變壓器作交流耐壓試驗，試驗設備笨重，不便搬運，給現場試驗帶來了困難。而采用變頻串聯諧振對大容量高電壓的電氣設備進行交流耐壓試驗則可很好地解決這些問題。
通過變頻串聯諧振的交流耐壓試驗我們發現此試驗方法具有如下優點：
(1)所需電源容量大大減小。變頻串聯諧振利用諧振電抗器和被試品電容諧振產生高電壓和大電流，在整個系統中，電源只需要提供系統中有功消耗的部分。
(2)設備的重量和體積大大減少。不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，變頻串聯諧振諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
(3)防止大的短路電流燒傷故障點。變頻串聯諧振在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，變頻串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的隱患。
(4)不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，不會出現任何恢復過電壓。

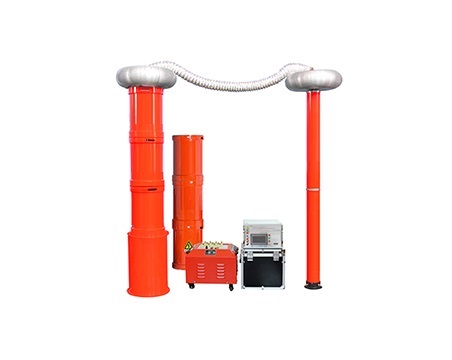

實例證明，通過變頻串聯諧振裝置，利用電抗器的電感與被試品電容實現電壓諧振，在被試品上獲得高電壓、大電流，從而實現利用小容量的試驗變壓器對大容量的變壓器進行交流耐壓試驗的目的。該試驗方法還具有設備的重量和體積小、能防止大的短路電流燒傷故障點、不會出現任何恢復過電壓的優點。采用變頻串聯諧振對大型變壓器進行外施交流耐壓試驗是高電壓試驗的一種更有效且簡便的方法。
