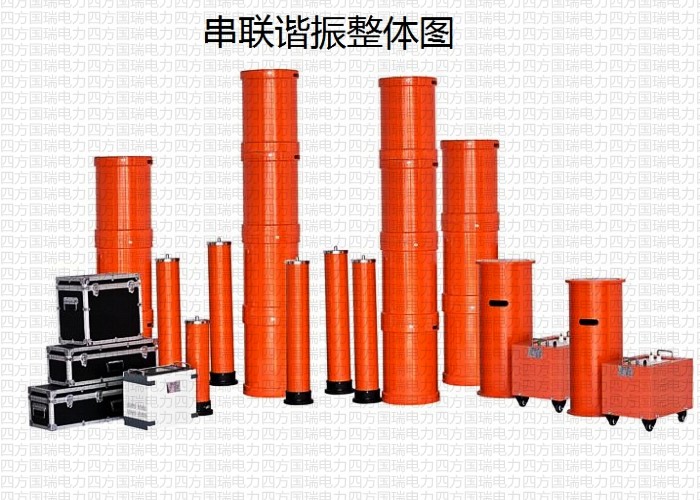

200kVA/25kV串聯諧振試驗裝置
發布日期：2021-08-04 點擊：25550次
湖北四方國瑞電力控股有限公司為大家講述一下：200kVA/25kV串聯諧振試驗裝置
一、 串聯諧振試驗對象
發電機交流耐壓試驗，出口電壓≤13.8kV，最高試驗電壓21kV，單相對地電容量≤1μF。
二、 系統主要技術參數及功能
1. 額定容量：200kVA；
2. 額定電壓：25kV；
3. 額定電流：8A
4. 工作頻率：工頻50Hz；
5. 輸出電壓波形畸變率：≤0.5%；
6. 允許連續工作時間：額定負載下15min；
7. 額定負載下連續運行15min后溫升≤65K；
8. 裝置自身品質因數：Q≥30；
9. 系統測量精度：有效值1級；
10. 輸入電源：三相380V電壓，頻率為50Hz；
11. 對被試品具有過流、過壓及試品閃絡保護；
12. 環境溫度：－150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米；
三、 串聯諧振標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
四、 串聯諧振參數
1. 激勵變壓器JLB-40kVA//2.5kV/0.4kV 1臺
a) 額定容量：40kVA；
b) 輸入電壓：400V，單相；
c) 輸出電壓：2.5kV
d) 結 構：干式
e) 重 量：約95Kg；
f) 額定運行15分鐘后線圈對空氣溫升：≤65K;
2. 諧振操作臺TC-（L）-40kVA/380V (含調壓器) 1臺
a) 額定容量：40kVA；
b) 輸入電壓：380V；
c) 輸出電壓：0~420V；
d) 保護功能：零位、過流、過壓及試品閃絡保護；
e) 重 量：約135kg；
3. 可調電抗器SFXZ-GP -200kVA/25kV 1臺
a) 額定容量：200kVA；
b) 額定電壓：25kV；
c) 額定電流：8A；
d) 可調電感量：8H~16H；
e) 品質因數：Q≥30；
f) 結 構：干式、帶鐵芯可調式；
g) 數 量：1臺；
h) 重 量：約175Kg ；
4. 分壓器FR-30kV 1臺
a) 額定電壓：50kV；
b) 測量精度：交流有效值1.5級；
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：1000：1，
e) 分壓比誤差：≤1.0%；
f) 重 量：約10Kg；
