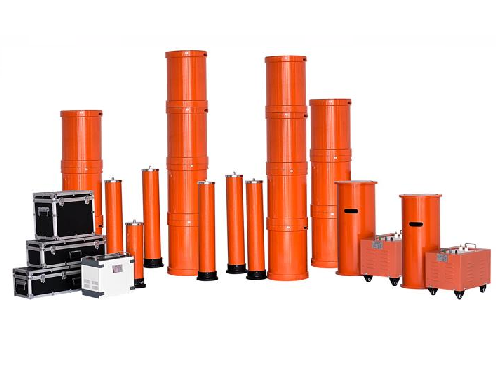

600kVA/120kV高壓諧振測試系統技術參數
發布日期：2021-08-30 點擊：4016次
1、勵磁變壓器JLB-80kVA/2.5kV/5kV/7.5kV/12kV/0.2kV/0.4kV 1套
額定容量：80kVA
a) 輸入電壓：0-400V，單相/30~300Hz
b) 輸入電流：200A
c) 輸出電壓：2.5kV；5kV；7.5kV；12kV
d) 輸出電流：32A；16A；10.6A；6.6A
e) 結構：油式
2、變頻電源CHXB-80kW/220V/380V 1套
a) 額定輸出容量：80kW
b) 工作電源：220/380V，50/60 HZ
c) 輸出電壓：0 – 400V，單相/30~300Hz
d) 額定輸入電流：210.5A
e) 額定輸出電流：200A
f) 輸出波形：正弦波
g) 電壓分辨率： 0.01kV
h) 電壓測量精度：0.5%
i) 頻率調節范圍：30 – 300Hz
j) 頻率調節分辨率：≤0.1Hz
k) 頻率穩定度： 0.1%
l) 運行時間：額定容量下連續工作60min
m) 組件在額定容量下連續運行60min的最高溫度不超過65K
n) 噪音等級：≤50dB
功能如下
1) 由嵌入式觸摸屏控制。操作功能優化，操作簡單。
2）自動掃頻尋找諧振點，頻率范圍20-300hz，可手動設置掃頻范圍，最長掃頻時間3分鐘（全頻掃）。頻率分辨率為0.1hz。
3）自動測試，用戶可以設置測試程序，系統根據設置的程序自動完成測試過程。
4）自動測試過程中，系統會自動跟蹤系統的諧振狀態，當諧振狀態變化超出設定范圍時，系統會自動跟蹤諧振點。整個過程保證系統工作在最佳輸出狀態，并在調整頻率時繪制頻率電壓曲線。
5) 電壓耐壓時自動跟蹤電壓，電壓正常波動時自動調整到目標電壓。 用戶根據測試條件操作設備。
6）全壓輸出保護：在穩壓過程中，嚴格保證變頻電源不會輸出全壓。
7）軟件經過嚴格模擬測試，運行安全、穩定、可靠。
8）測試數據自動保存，數據查詢功能，根據查詢條件查詢以前的測試數據。
9) LCD可顯示電源電壓和電流。高壓輸出頻率、電壓、電流。
10）保護功能：斷電、過流、過壓、閃絡保護功能。
A、過壓保護：過壓保護值可手動設定；當整機輸出電壓達到保護設定值時，整機自動切斷
B、過流保護：可手動設定過流保護值；當整機輸出電流達到保護整定值時，整機自動解除
C、擊穿保護：具有放電或閃絡保護功能。當高壓側發生閃絡時，整套設備自動斷電，對試驗設備和人員不造成傷害。變頻電源中的電子元件無擊穿。
D、斷電保護：設備斷電后可快速保護。
11) 變頻電源內部結構及其元器件在正常的公路、鐵路運輸后保持在同一位置，緊固件不松動
12）外觀和操作界面人性化，美觀大方，操作方便
3、高壓電抗器DK-50kVA/20kV 12pcs
a )額定容量：50kVA
b) 額定電壓：20kV
c)額定電流：2.5A
d)電感：21H/pc
e) 電感誤差：±5%
f)品質因數：Q≥30 (f=45Hz)
g)結構：干式
4、電容分壓器FRC-120kV/1000pF 1個
a) 額定電壓：120kV
b) 高壓電容：1000pf
c) 介電損耗：tgσ≤0.15%
d) 分壓比：1000：1
e) 測量精度：1.5
f) 過電壓最高整定值為額定電壓的 1.1 倍
