串聯諧振測試設備和變頻串聯諧振測試設備有什么區別？
發布日期：2022-02-26 點擊：2978次
四方國瑞電力旗下的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
串聯諧振原理是指在由電阻、電感和電容組成的串聯電路中，當容抗XC等于感抗XL，即XC=XL時，電路中的電壓U和電流I分別為同相時，電路呈現純電阻，這種現象稱為串聯諧振。主要為220kV及以下變電站一次電氣設備的交流耐壓試驗而設計制造。
便攜式變頻串聯諧振裝置主要應用于以下幾個方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器工頻耐壓試驗
5、母線、套管、變壓器等其他電力高壓設備的交流耐壓試驗。
根據法規要求，可滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備的交流耐壓試驗。既能滿足高壓、小電流設備試驗條件的要求，又能滿足低壓、大電流設備試驗條件的要求，應用范圍廣。維修和測試工程單位的理想壓力設備。
串聯諧振的主要成分：

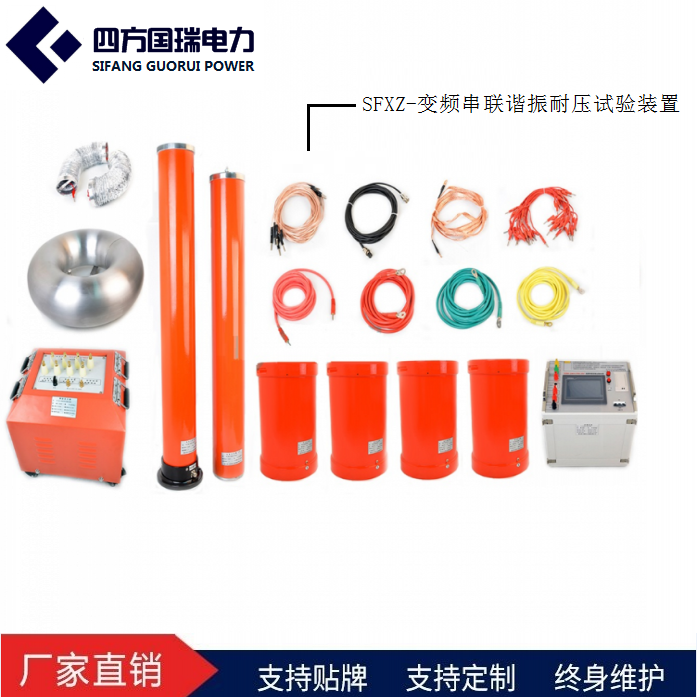

串聯諧振主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器等組成。
其中變頻控制電源采用進口專用SPWM數字波形發生芯片，頻率分辨率為16位，頻率精度在20~300Hz時可達0.1Hz。在整個頻率范圍內輸出波形良好；動力部分采用先進的IPM模塊，保證儀器的穩定性和安全性。
串聯諧振的主要特點：
與國內同類產品相比，該系列設備具有幾大關鍵優勢：
1、相同電壓等級、相同容量的電抗器體積更小、重量更輕；額定負載下溫升小；采用干式環氧澆注，機械強度高，電絕緣性能好，美觀可靠。
2、變頻控制源容量裕度大；保護功能強；良好的輸出波形；穩定性好；多種工作模式，操作簡單；采用220V或380V單相供電，方便現場供電。
3、配置靈活。可選擇不同型號的反應器，滿足不同測試產品的要求，實現一機多用，性價比高。
與傳統的試驗變壓器相比，變頻串聯諧振試驗裝置具有體積小、重量輕、搬運方便、操作簡單、現場使用搬運十分方便（體積和重量約為1/10~1/ 30）、分體式設計，方便根據現場需要靈活配置反應器數量，大大降低了勞動強度，提高了工作效率。
