SFB(f)-GI系列10kV長電纜交流耐壓裝置
發布日期：2023-03-01 點擊：4348次
10kV長電纜交流耐壓裝置SFB(f)-GI系列主要針對10kV、35kV電纜，35kV主變，35kV開關的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1、10kV/300mm2電纜8km的交流耐壓試驗，電容量≤3.004uF，試驗頻率30~300Hz，試驗電壓17.4kV，試驗時間60min。
2、35kV/300mm2電纜4km的交流耐壓試驗，電容量≤0.778uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。

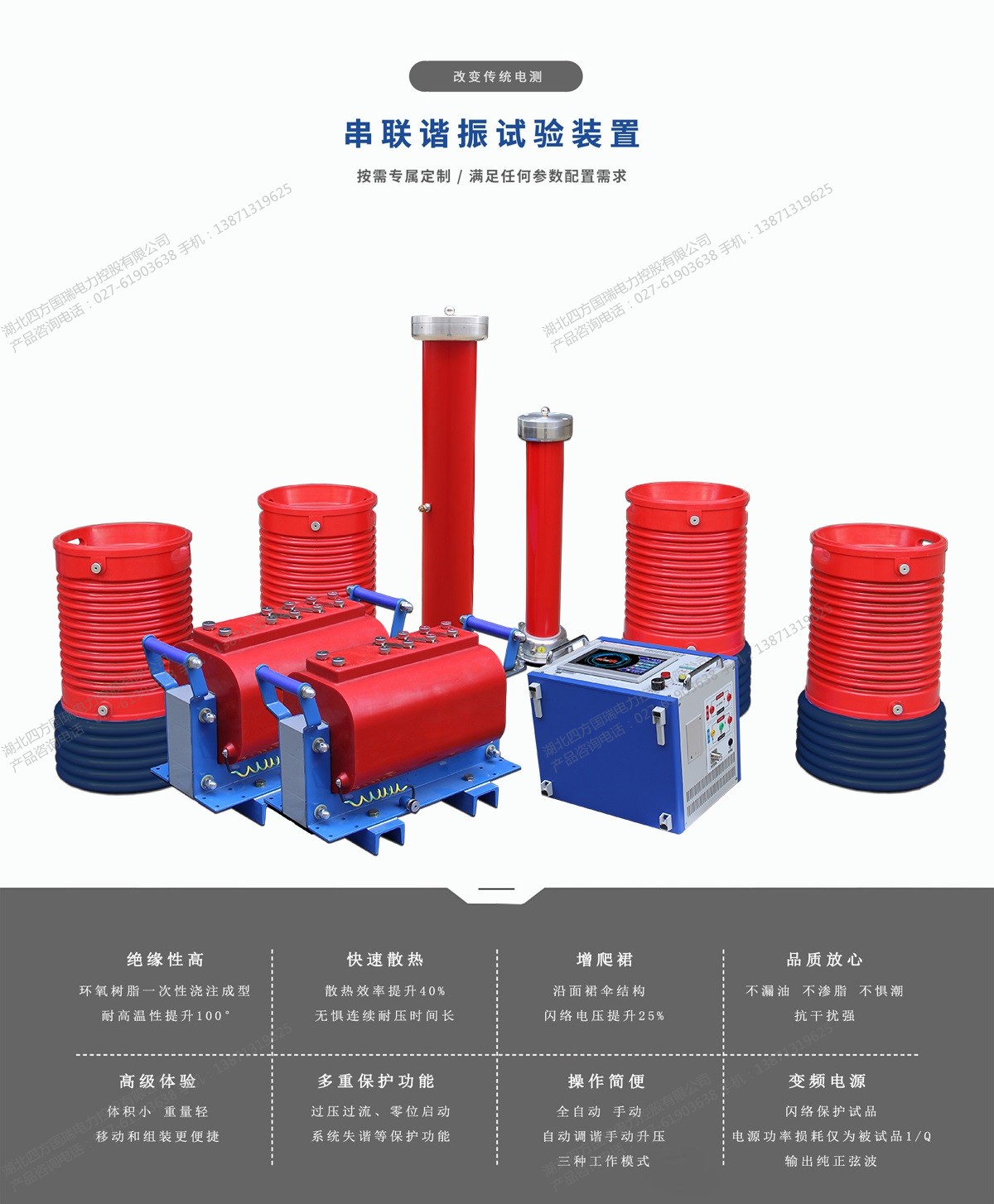

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
產品別名：串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、調頻串聯諧振交流耐壓試驗裝置等

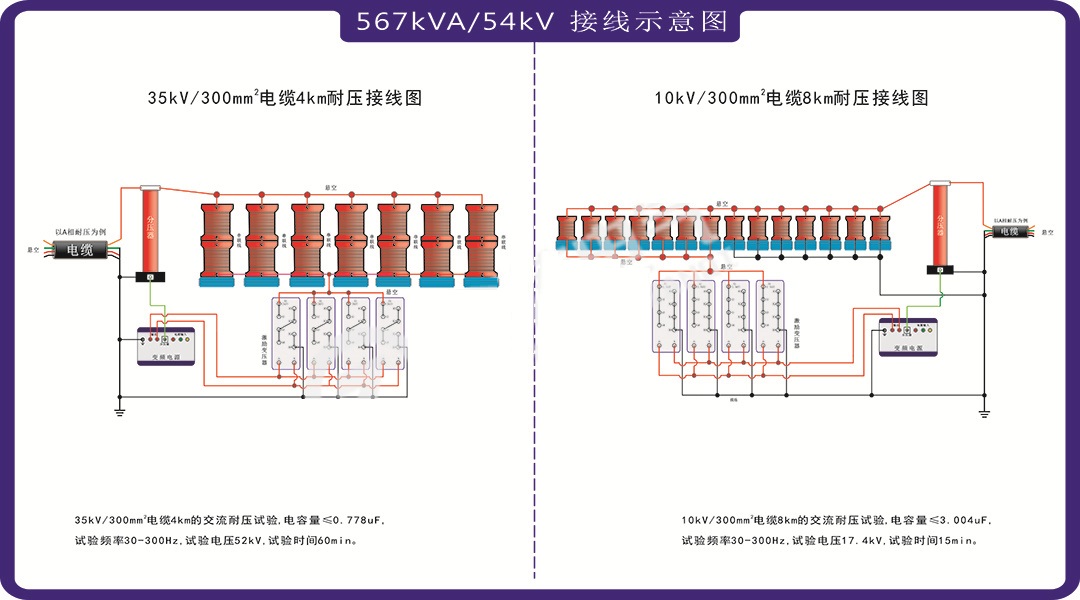

10kV長電纜交流耐壓裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |

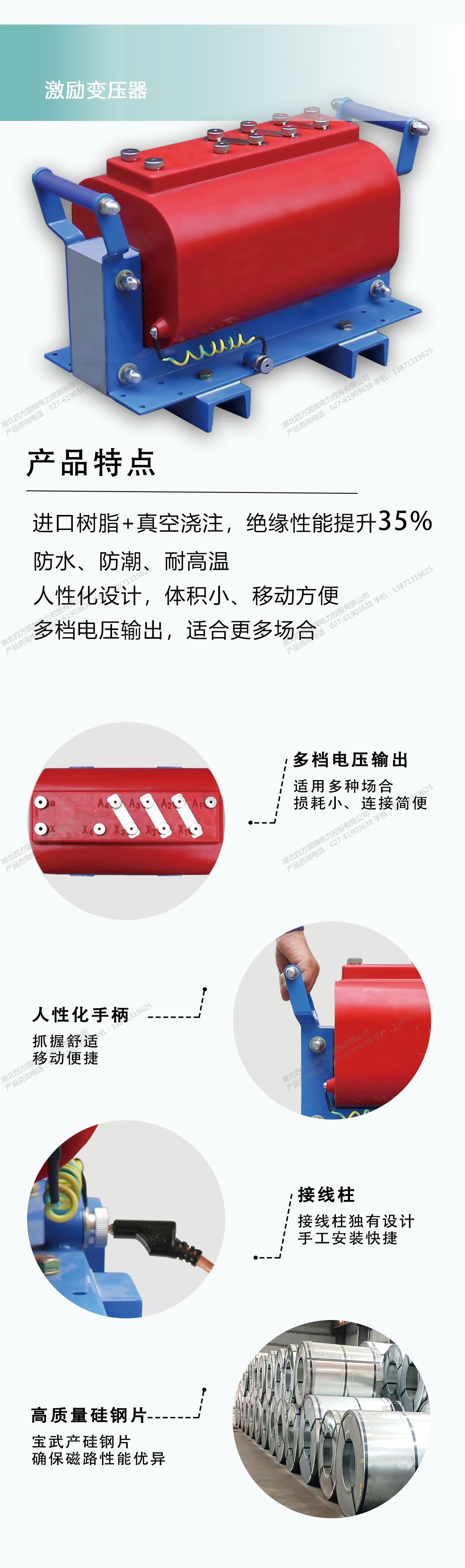

| 1 | 激勵變壓器 |
SFJL-F-10kVA/1.5/3/6kV/0.4kV |
2臺 |
| 2 | 變頻電源 |
SFBP-F-37kW/220/380V |
1臺 |

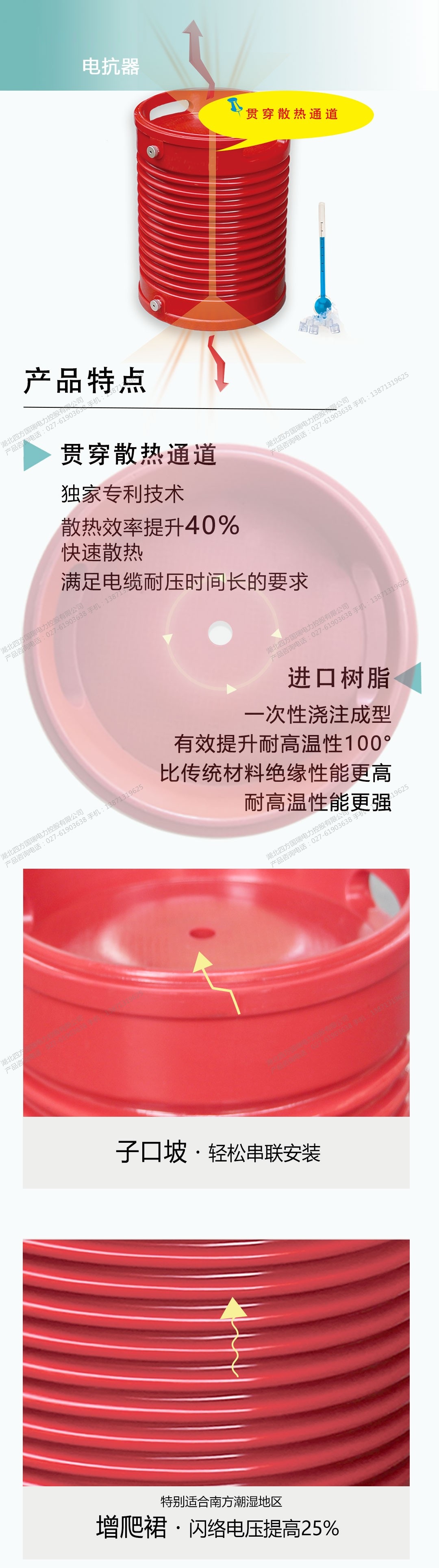

| 3 | 高壓電抗器 |
SFDK-40.5kVA/27kV |
4節 |
| 4 | 電容分壓器 |
SFFC-60kV/2500pF |
1套 |
| 5 |
補償電容器 |
SFBC-70kV/10000pF |
1套 |
|
|
|||
| 10kV長電纜交流耐壓裝置用途 | |||
|
35kV/300mm2電纜4km 10kV/300mm2電纜8km |
|||
