湖北四方國瑞電力品牌|斷路器開關特性測試儀
發布日期：2023-03-09 點擊：2097次
產品概述

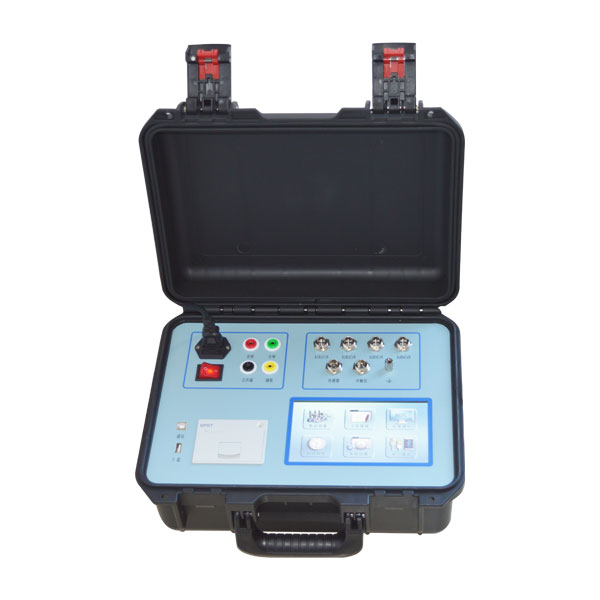

SFKG-I/SFKG-II斷路器開關特性測試儀是依據新的《高壓交流斷路器》GB1984-2003為設計藍本。參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
功能特點
◆本機可測量12路金屬斷口的固有分、合閘時間，同相同期時間，相見同期時間，合-分、分-合及分-合-分過程的金短時間和無流時間，合閘彈跳時間，部分型號可測量合閘電阻的預投時間。
◆本機可記錄及測量每斷口的合閘彈跳時間、彈跳次數、彈跳過程、彈跳波形。
◆本機可記錄及計算剛分、剛合速度、最大速度、平均速度、總行程、開距,超行程、反彈幅值、時間—行程特性曲線。
◆本機可記錄分/合閘線圈的分/合閘電流值及電流波形圖，提供DC5~270V/10A(20A)數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
◆本機部分型號可同時測量6路合閘電阻值及其預投時間。
◆采用七寸高清觸屏，操作簡便。
◆手機下載專用APP，通過專用軟件操控儀器，測試數據上傳，方便查詢。
技術指標
| 時間測量范圍 |
250-4000ms |
分辨率為0.1ms |
誤差為0.1ms±1個字 |
|
速度 |
20.00m/s |
分辨率為0.001m/s |
誤差為±0.01m/s±1個字 |
|
電流 |
20A |
分辨率為0.01A |
誤差為1%±0.1A |
|
合閘電阻ZSKG-II |
50-2000Ω |
精度0.5%rdg±1Ω |
分辨率為1Ω |
|
輸出電源 |
DC5-270V數字可調20A（瞬時工作） |
||
|
行程 |
0-1000（mm）分辨率0.1 誤差1%±1個字 |
||
|
外形尺寸 |
主機：360x390x170（mm） 線箱：425x335x210（mm） |
||
|
重量 |
主機：5.5KG 線箱：8KG |
||
環境條件
| 工作溫度 |
-10℃—40℃ |
工作濕度 |
<90%rh，不結露 |
|
工作電壓 |
220V土10% |
工作頻率 |
50Hz土1Hz |
