發布日期：2017-04-16 點擊：3760次
SFYDJ 試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。
本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。油浸式試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
| 規格型號 | 容量(kVA) | 高壓電壓(kV) | 高壓電流(mA) | 低壓輸入 | 變比(高/儀) | 溫升℃(30分鐘) | |
| 電壓(V) | 電流(A) | ||||||
| SFYDJ/Y-3/10 | 3 | 10 | 300 | 200 | 15 |
100 |
10 |
| SFYDJ/Y-6/10 | 6 | 10 | 600 | 200 | 30 | 100 | 10 |
| SFYDJ/Y-40/80 | 40 | 80 | 500 | 400 | 1000 | 800 | 10 |
| SFYDJ/Y-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 |
| SFYDJ/Y-30/50 | 30 | 50 | 600 | 400 | 70 | 500 | 10 |
| SFYDJ/Y-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 |
| SFYDJ/Y-5/100 | 5 | 100 | 50 | 200 | 25 |
1000 |
10 |
| SFYDJ/Y-10/100 | 10 | 100 | 100 | 200 | 50 |
1000 |
10 |
| SFYDJ/Y-20/100 | 20 | 100 | 200 | 400 | 50 |
1000 |
10 |
| SFYDJ/Y-30/100 | 30 | 100 | 300 | 400 | 75 |
1000 |
10 |
| SFYDJ/Y-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
| SFYDJ/Y-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 |
| SFYDJ/Y-30/150 | 30 | 150 | 200 | 400 | 70 | 1500 | 10 |
| SFYDJ/Y-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 |
| SFYDJ/Y-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 |
| SFYDJ/Y-50/200 | 50 | 200 | 250 | 400 | 125 | 2000 | 10 |
| SFYDJ/Y-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 |
| SFYDJ/Y-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
| SFYDJ/Y-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 |
| SFYDJ/Y-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 |
| SFYDJ/Y-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 |
| SFYDJ/Y-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 |
| SFYDJ/Y-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
| SFYDJ/Y-200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 |
| SFYDJ/Y-300/300 | 300 | 300 | 3000 | 400 | 750 | 3000 | 10 |
如何選擇試驗變壓器
選擇試驗變壓器時，主要考慮以下幾點：（1）電壓。依據試品的要求，首先選用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。 （2）電流。試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容。 （3）容量。根據試驗變壓器輸出的額定電流及額定電壓，便可確定試驗變壓器的容量，即P=UnIn。 根據部頒標準規定，我國試驗變壓器的電壓等級有：5、10、25、35、50、100、150、300kV等；容量等級有：3、5、10、25、50、100、150、200kVA等。 由計算結果，查部頒標準即可選出所需要的試驗變壓器。如有特殊要求，一般可向制造廠訂購特殊規格的試驗變壓器。例如：配電變壓器的電壓等級和容量是10kV、1000kVA，碰到的試品又基本上是10kV的，就可選擇50kV、5kVA的試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV；同時又可滿足10kV絕緣子以及高壓開關柜的試驗（試驗電壓為42kV）和10kV電纜的直流試驗（直流電壓為60kV，對應的交流電壓為42.83kV）的要求。在試驗容量方面，一臺10kV、1000kVA的被試變壓器，其充電時的電容電流在30~35kV試驗時約為80~110mA，因為35kV×110mA<5kVA，因此5kVA能滿足要求。又如一臺35kV、2000~4000kVA的變壓器，當試驗電壓在72~85kV時的電容電流約為150~260mA，6000~8000kVA的約為300~420mA，10000kVA的約為800~1000mA等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為，試驗變壓器容量為被試品（電力變壓器）容量的5‰。
油浸式試驗變壓器的產品結構

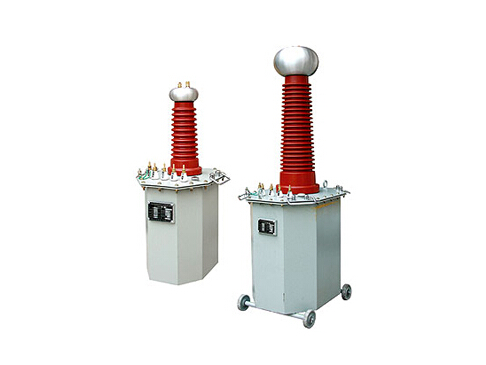

SFSB系列油浸式試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。四方國瑞電力研制的油浸式試驗變壓器的產品結構如下試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。四方國瑞電力客服服務中心：027-61903638，我們將盡快安排電力工程師為您及時解答！
