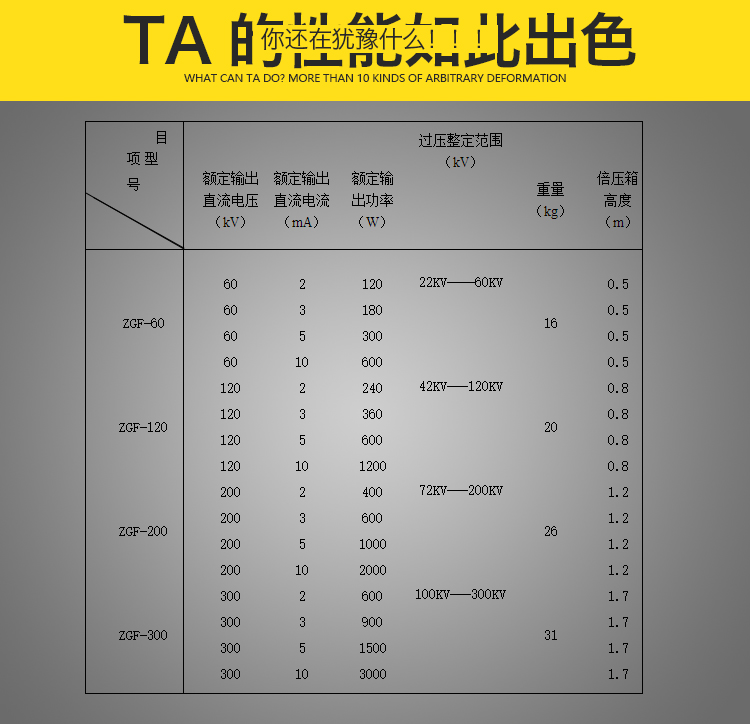

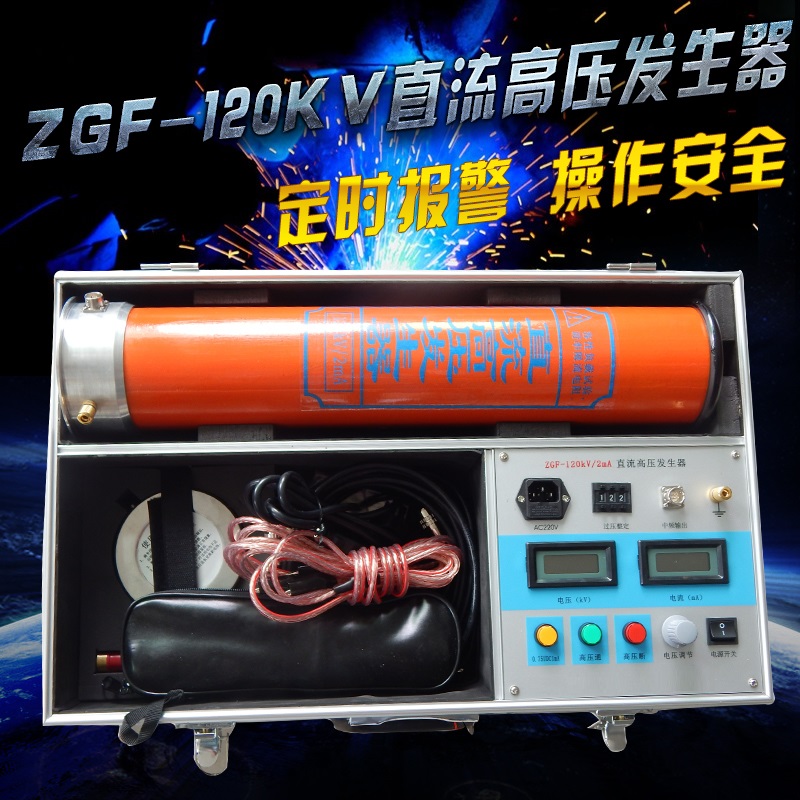

直流高壓發生器試驗回路連接示意圖
發布日期：2018-04-15 點擊：2975次

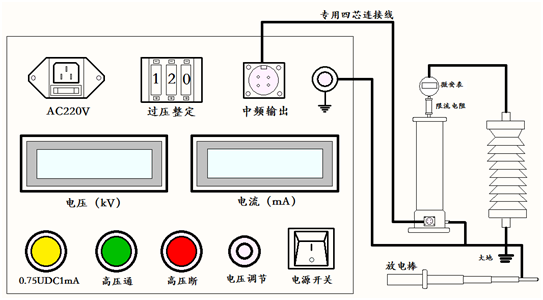

直流高壓發生器試驗回路連接示意圖：

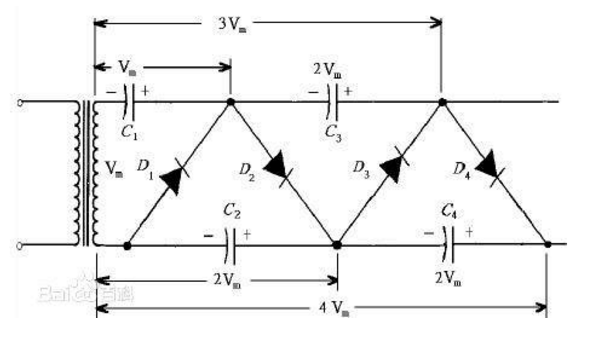

直流高壓發生器倍壓整流電路工作原理圖
必須說明，直流高壓發生器試驗中倍壓整流電路只能在負載較輕（即Rfz較大。輸出電流較小）的情況下工作。
否則輸出電壓會降低。倍壓越高的整流電路，這種因負載電流增大影響輸出電壓下降的情況越明顯。
用于倍壓整流電路的二極管，其最高反向電壓應大于可用高壓硅整流堆，其系列型號為2DL。
如2DL2/0．2，表示最高反向電壓為2千伏，整流電流平均值為200毫安。倍壓整流電路使用的電容器容量比較小。
不用電解電容器。電容器的耐壓值要大于1．5x ，在使用上才安全可靠。
湖北四方國瑞電力控股有限公司 技術部。
