SF6氣體回收充放裝置?技術特點
發布日期：2018-05-04 點擊：2719次
1、內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
2、一體化的設計和較小的體積便于移動和使用。
3、高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
4、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
5、所有電氣系統均采用優質品牌。
6、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
7、整機為風冷無需外接水源。
8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
10、所有球閥為密封元件具有自動補償性能。
11、具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。

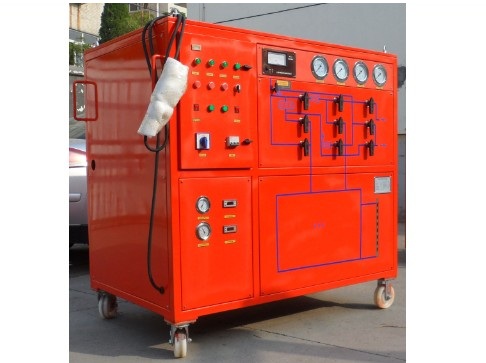

12、外觀
整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。
主要部件性能參數
|
1 |
電源AC |
V |
380(三項五線、相序自動轉換) |
|
2 |
額定儲氣壓力(20℃) |
MPa |
≤4 |
|
3 |
極限真空度 |
Pa |
≤10 |
|
4 |
裝置真空度保持 |
Pa |
在133 Pa壓力保持24h，真空度值上升＜400 Pa |
|
5 |
SF6壓縮機 |
|
法國美優樂 |
|
6 |
壓縮機抽氣速率 |
m3/h |
7m3/h |
|
7 |
真空泵 |
|
2X-4 |
|
8 |
真空泵抽氣速率 |
m3/h |
15 |
|
9 |
回收裝置適應入口初壓(20℃) |
MPa |
0~1.0 |
|
10 |
電氣設備回收終壓(20℃) |
MPa |
≤50 Kpa |
|
11 |
回收后氣體油份控制 |
μg/g |
國產油分＜10 |
|
12 |
裝置年漏氣率 |
% |
＜1 |
|
13 |
裝置連續無故障運轉時間 |
h |
≥1000 |
|
14 |
累積無故障運轉時間 |
h |
≥5000 |
|
15 |
噪聲水平 |
dB（A） |
整機≤75 |
|
16 |
理論儲液能力 |
KG |
50 |
|
17 |
冷凍液化壓縮機 |
|
東貝 |
|
18 |
冷凍儲罐 |
L |
50 |
|
19 |
回收后氣體水分（PPM/V） |
PPM/V |
60 |
|
20 |
回收后氣體油分（PPM/V） |
PPM/V |
10 |
|
21 |
干燥過濾方式 |
|
真空加熱活化再生 |
|
22 |
充氣初壓（pa） |
pa |
≤133 |
|
23 |
充氣終壓（mpa） |
mpa |
0.8 |
|
24 |
充氣速率(m3/h) |
m3/h |
≥5 |
|
25 |
氣化方式 |
|
電加熱自動溫控 |
|
26 |
整車型式 |
|
手推移動式 |
|
27 |
外形尺寸 |
cm |
1450×810×1200 |
|
28 |
整機重量 |
kg |
約600 |
|
29 |
冷卻方式 |
|
風冷 |
|
30 |
過濾系統 |
|
采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用 |
簡明參數表
|
真空泵抽速(m3/h) |
15 |
|
極限真空度(Pa) |
10 |
|
真空泵 |
國產雙極真空泵 |
|
SF6回收壓縮機(m3/h) |
7 |
|
壓力(MPa) |
2.5 |
|
壓縮機廠家 |
法國美優樂 |
|
過濾器顆粒(微米) |
0.02 |
|
油份(PPM) |
高效 |
|
酸值(PPM) |
0.1 |
|
可水解氟化物(PPM) |
0.2 |
|
生物毒性 |
無 |
|
水份(PPM) |
≤60 |
|
SF6純度 |
≥99.9% |
|
SF6貯罐 |
50L |
|
SF6貯罐材質 |
碳鋼 |
|
制冷系統 |
優質高效壓縮機 |
|
過濾器 |
美國原裝 |
|
干燥器 |
美國原裝 |
|
真空計 |
指針 |
|
閥門 |
技術(內置蝶形密封，確保多次開關不會漏氣) |
湖北四方國瑞電力控股有限公司 技術部
