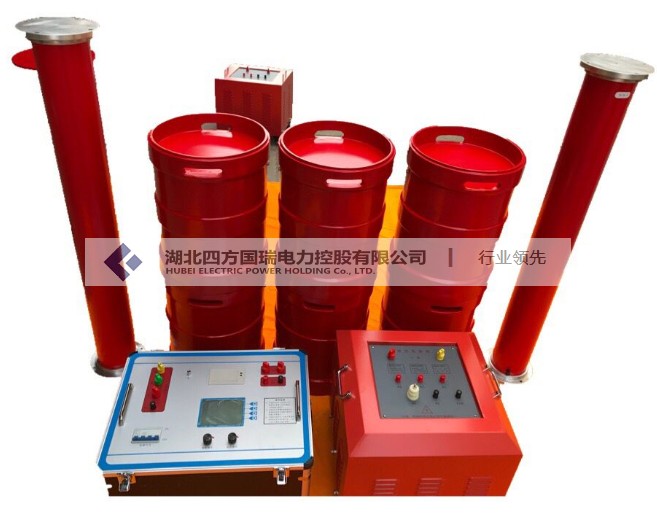

SFBP-75KVA/75KV變頻串聯諧振試驗成套裝置技術方案
發布日期：2019-03-18 點擊：2118次
三、系統配置及具體參數

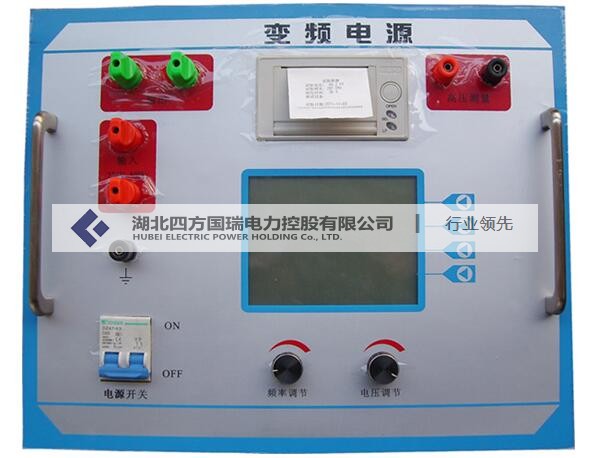

1、變頻控制電源10KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 10KW
c) 工作電源: 交流220V、50Hz 。
d) 輸出電壓: 0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 45A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量：16Kg
2、 勵磁變壓器10KVA 1臺
a) 額定容量: 10KVA
b) 輸入電壓: 250V
c) 輸出電壓： 2KV；4KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重 量： 50Kg;

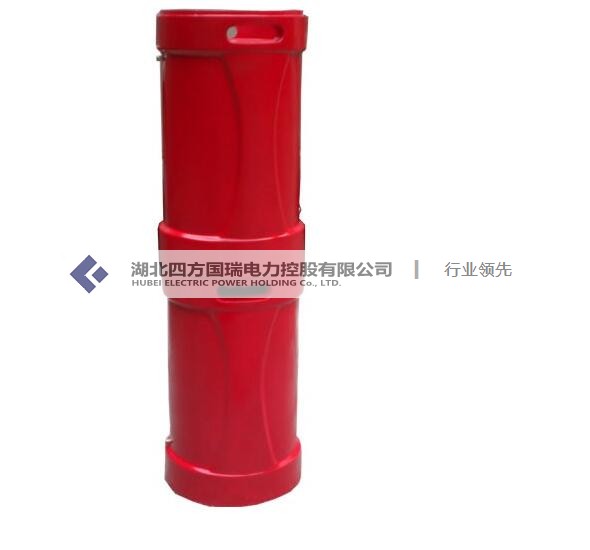

3、高壓電抗器 25/25 3臺
a) 額定容量： 25KVA
b) 額定電壓： 25KV
c) 額定電流： 1A
e) 品質因素： Q≥30
f) 結 構： 油浸式；
g) 重 量：40Kg/臺
h) 連續運行時間：≥ 1小時

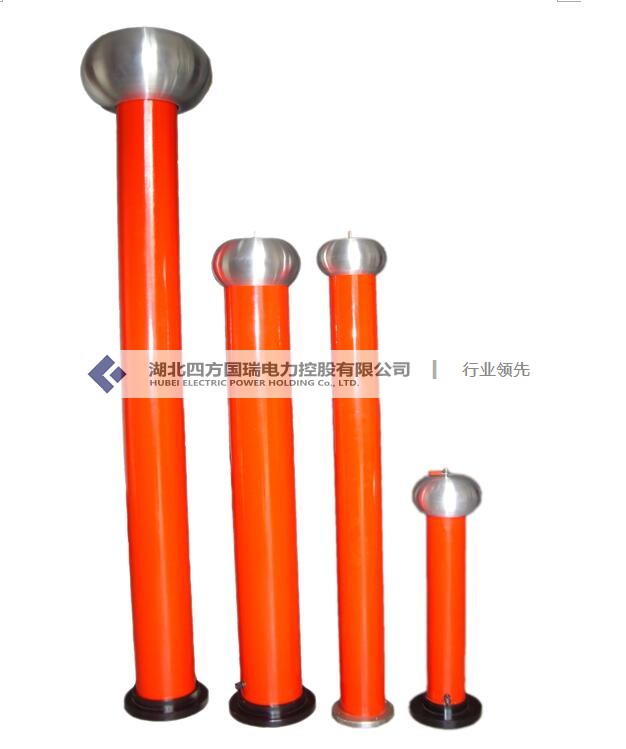

4、 電容分壓器 TRF-30/0.001 1臺
a) 額定電壓： 30KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
四、供貨清單一覽表
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
|
1 |
變頻電源 |
10KW |
臺 |
1 |
|
2 |
勵磁變壓器 |
10KVA |
臺 |
1 |
|
3 |
高壓電抗器 |
25/25(25KV/1A) |
臺 |
3 |
|
4 |
電容分壓器 |
TRF-30/0.001 (30KV) |
臺 |
1 |
|
5 |
附件箱 |
含測試線一套 |
套 |
1 |
五、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
