變頻串聯諧振試驗時操作人員需要注意什么？
發布日期：2019-03-21 點擊：1828次

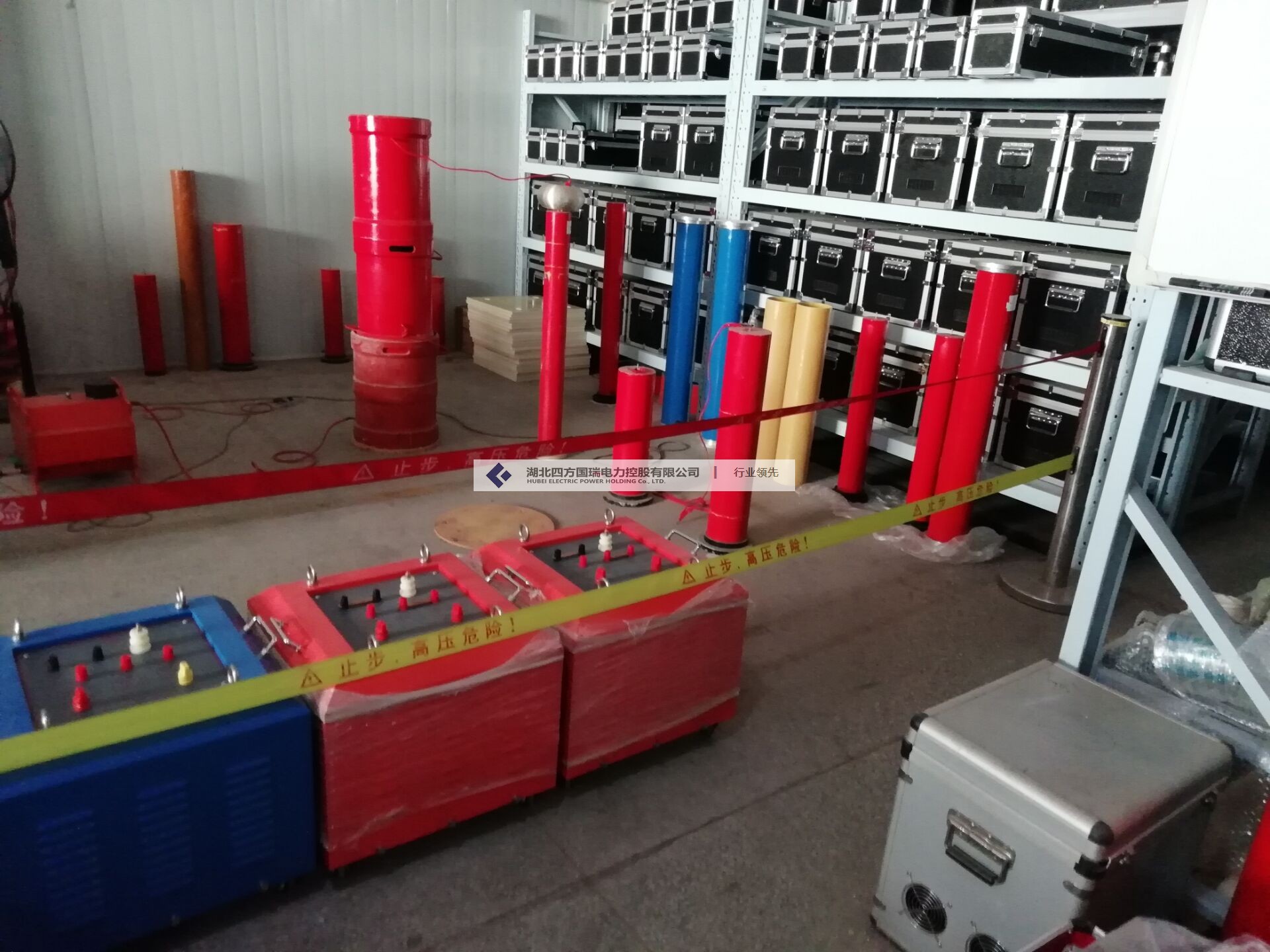

在測試過程中，樣品和電抗器的電容形成了串聯諧振連接模式。電容分壓器并聯在樣品上，用于測量樣品上的諧振電壓和監測過電壓保護信號。變頻電源輸出由勵磁變壓器耦合到串聯諧振電路，提供變頻諧振的勵磁功率。友情提示：在現場使用時，測試人員應注意以下幾個方面：
1.高頻串聯諧振式電壓測試裝置應由高壓測試人員使用.使用前，應仔細閱讀產品說明書，并重復培訓。
2.應在現場使用不少于2名操作人員。使用時應嚴格遵守機組高壓試驗的安全操作規程。
3.為了保證測試的安全性和正確性，除了熟悉本產品規范外，測試操作還必須嚴格按照國家有關標準和規定進行。
4.連接線不能與故障連接，否則會損壞測試裝置。
5.在現場使用時，輸出電壓為高電壓或超高電壓。儀表標注的接地位置必須可靠接地，注意操作安全。
變頻串聯諧振耐壓試驗裝置一般情況下常見故障原因及排除方法
一、出現風扇不能啟動故障及可能原因：
1.緊急停止、故障保護和失諧保護后，不存在“故障復位”；
內部溫度過高，功率元件的熱防護；
風扇不能啟動故障的排除方法：
1.關閉儀器電源，保持儀器30分鐘左右，重新啟動電源，按下儀表板上的“復位”按鈕，重新啟動儀器。
2.如果風扇仍無法啟動，請與供應商聯系，不要拆下儀器！
二、自動調諧不能完成，找不到諧振點原因：
測試電路接線錯誤，裝置的一部分是開路，電路接地不好；
變頻串聯諧振耐壓試驗裝置自動調諧不能完成，找不到諧振點排除方法：
1.檢查接地裝置是否可靠，接地連接是否斷開。
2.檢查勵磁變壓器高、低壓線圈的開關；
3.檢查每一只電抗器的通斷；
4.檢查電容器分配器信號線的開斷情況，檢查分壓器內高、低壓電容臂的開關情況；
5。因為裝置升壓的時候并沒有諧振點，所以需要檢查補償電容器的通斷情況。
三、如果所有部件都是正常的，仍然沒有理由共振：
電抗器與樣品容量不匹配，諧振點不準確，樣品損耗高，系統Q值過低，勵磁變壓器的高壓輸出電壓低；
找不到諧振點排除方法：
1.補償電容器與測試電路相連，以增加電路的電容。
2.盡可能多地串聯電抗器，提高回路的電感；
3.提高勵磁變壓器的輸出電壓；
4.干燥試樣，提高絕緣強度，降低回路的有功功率損耗.
