變頻串聯諧振裝置是電力系統中重要的測試設備之一
發布日期：2019-03-21 點擊：1925次

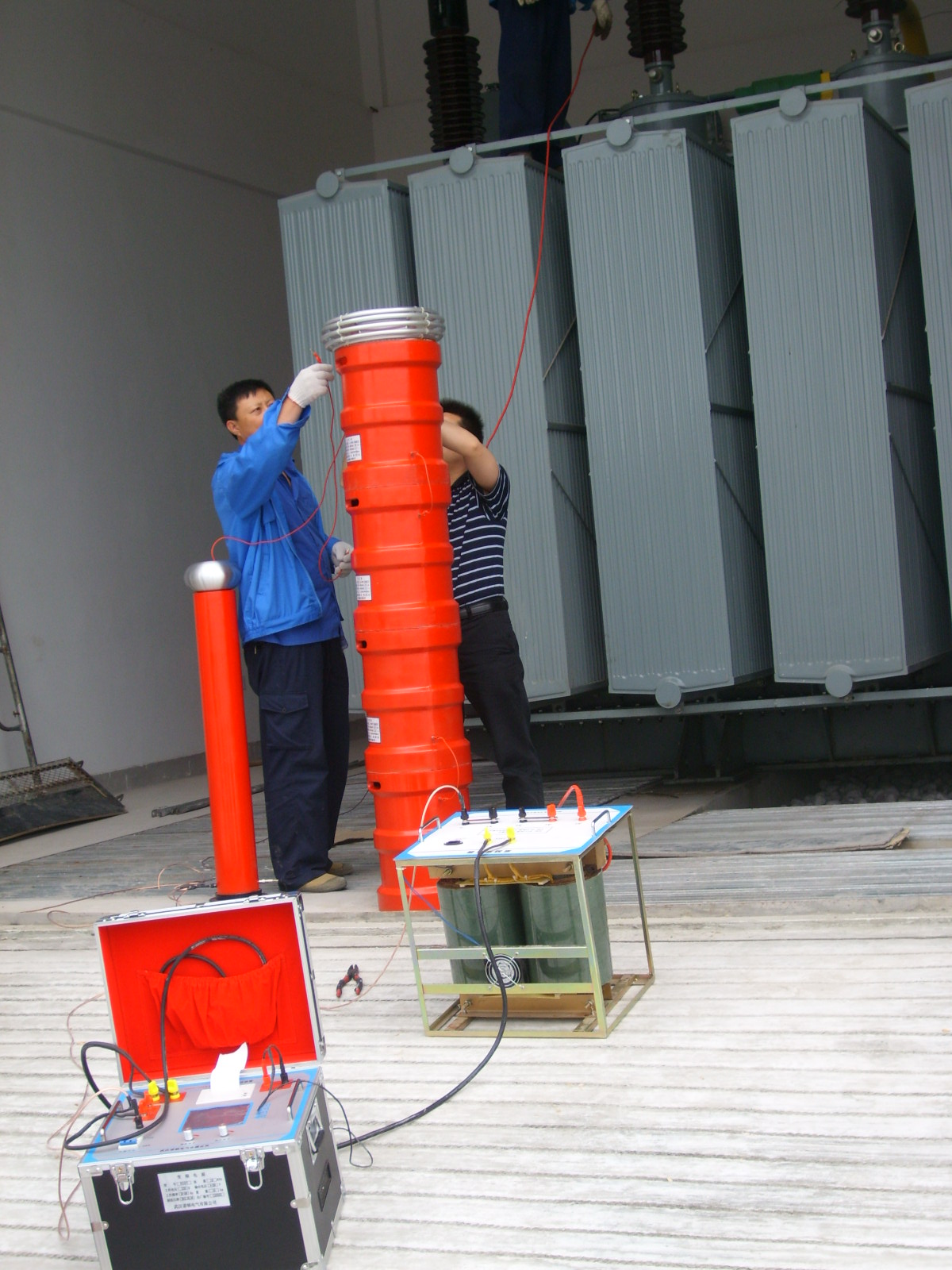

變頻串聯諧振裝置是電力系統中重要的測試設備之一，它可以進行各種交流電壓測試。你知道串聯諧振測試裝置的部件嗎？
1、控制系統
控制系統是變頻串聯諧振系統的心臟模塊。它包含所有的電子和控制模塊，所有模塊都放在一個控制柜中，操作屏幕在控制柜上方。操作人員可以控制所有功能，讀取新的Zui測量值(電壓、頻率、電流等)，并觀察系統的運行狀態。
2、勵磁變壓器
勵磁變壓器的功能主要是將控制單元的輸出轉化為諧振電路的輸入。一次線圈與控制單元相連，二次線圈取決于高壓電路品質因數的期望值。勵磁變壓器可以在反應堆內部制造，也可以作為一個獨立的單元制造。
3、高壓電抗器
在諧振頻率下，反應器和負載將激勵方波電壓轉化為理想正弦波。高壓電抗器的參數必須考慮功率和頻率的范圍。
4、多級組合型電抗器
單級電抗器組合能滿足電路的優化配置，保證輸出電壓和頻率范圍。每級反應器的電壓水平可獨立確定。該反應器具有組合方便、運輸方便、運行時間短等優點。
5.電壓測量系統、耦合電容器和基本負載
電壓測量系統由分壓器和峰值電壓表組成。電壓表安裝在控制柜內，電壓值顯示在操作屏上。分壓器也可用作耦合電容器和基本負載。在多級組合電抗器中，分壓器是單獨的單元，并且在SF6絕緣和箱式反應器系統中，分離器已經安裝在反應器中。
變頻串聯諧振裝置各部件的作用：
1.變頻電源：將220V/380V、50Hz電源轉換為變頻、電壓連續可調，集操作、保護、控制、監控功能于一體。
2.勵磁變壓器：在隔離高低電壓的同時，提高變頻電源的輸出電壓。
3.高壓電抗器：串聯諧振電容試驗
4.分壓器：測量調節器上的高壓和低壓
