串聯諧振的應用范圍介紹
發布日期：2019-05-13 點擊：4509次
串聯諧振的應用范圍主要取決于串聯諧振本身的功能。串聯諧振主要采用正交異步固定載波串聯諧振調制方式
保證整個頻率范圍內輸出波形良好；采用特殊的SPWM數字波形發生器芯片，頻率分辨率16位，頻率細度
20-300赫茲，頻率精度0.1赫茲；功率部分采用先進的IPM模塊。確保儀器在最小重量下的穩定性和安全性。
那么，基于串聯諧振的功能，它的主要用途是什么？

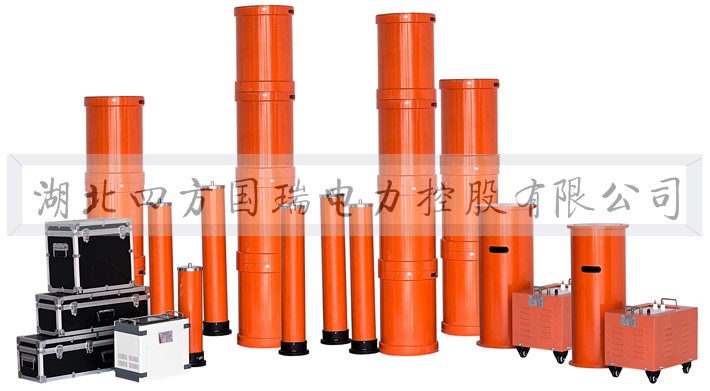

串聯諧振測試儀主要由變頻控制器、勵磁變壓器、高壓電抗器、高壓分壓器等組成。
變頻器控制器分為兩類，控制臺20kw及以上，便攜箱20kw及以下，由控制器和濾波器組成。
變頻控制器的主要功能是將380V或200V工頻固定幅值和頻率的正弦交流電轉換成振幅和頻率可調的正弦波。
為整套設備提供動力。勵磁變壓器的作用是將變頻電源的輸出電壓提高到適當的試
1穩定性好，可靠性高。串聯諧振系統采用進口功率元件作為功率轉換的核心。電壓輸出和頻率輸出穩定
電磁兼容設計合理，保護功能完善。經過多次高壓直流對地短路試驗，系統保持完好，系統也具有很強的過載能力。
2.自動調節功能強大。當串聯諧振系統自動調諧時，頻率掃描曲線顯示在30 Hz到300 Hz之間
用戶可以直接看到系統的調諧過程。掃頻完成后，系統以0.01Hz作為分辨率
根據掃描頻率中最初發現的諧振頻率點，在±5Hz范圍內對頻率進行精細掃描。最后，精確鎖定諧振頻率。
3.支持多種測試模式。該系統支持“自動調節+手動電壓調節”、“自動調節+自動電壓調節”、“
手動調節+手動電壓調節”等測試模式。建議采用“自動調諧+手動調壓”方式，可快速找到諧振點。
它還可以通過人工調壓來控制測試過程，安全性更高。
4.串聯諧振系統的人機接口友好。測試參數設置、測試控制和測試結果顯示在同一屏幕上，直觀清晰
具有自動定時和操作提示功能。全觸摸屏操作和顯示，具有測試數據存儲和查詢功能。
5)保護功能完善。串聯諧振具有零位置保護(電壓輸出控制旋鈕不為零，系統禁止啟動)、
過電壓保護、過電流保護、閃絡保護等功能，保證了系統的可靠性。
在串聯諧振試驗中，變頻串聯諧振裝置采用串聯諧振原理，用勵磁變壓器勵磁串聯諧振電路
調節變頻控制器的輸出頻率，使電路L和樣品C的電感發生諧振，使諧振電壓年齡是加在樣品上的電壓。
該變頻串聯諧振試驗裝置適用于10kV、35KV、110kV、220kV、500KV聚己烯電纜的交流耐壓試驗。
本發明適用于60 kV、220 kV、500 kV GIS交流耐壓試驗。諧振試驗裝置適用于
大型變壓器和發電機組的工頻耐壓試驗、電力變壓器的感應耐壓試驗和接地電阻測量。
串聯諧振?系列諧振耐壓電壓表用于電力電纜系列諧振?電力變壓器系列諧振?發電機組（水力發電機或熱電發電機）
電機系列諧振?開關柜系列諧振? GIS開關等場合。高壓電容式試樣的交接和預防性試驗。
四方國瑞電力可根據客戶需求生產10 kV、35 kV、110 kV、220 kV、500 kV系列諧振試驗設備。
