SFXZB-H串聯諧振參數方案
發布日期：2019-05-14 點擊：2485次
SFXZB-H串聯諧振參數方案
電容式電壓互感器(CVT)在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理條件復雜，傳統的實驗裝置已經很難滿足現場搬運、
試驗的要求，XZB-H型可調諧振升壓裝置是國內最先用于現場校驗的可調式諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。
◆ 諧振試驗裝置選配參考方案：
A. 電纜諧振試驗裝置選配參考方案
B. 發電機諧振試驗裝置選配參考方案
C. 變電站電器設備諧振裝置選配參考方案
D. CVT校驗用諧振升壓裝置選配參考方案
XZB-H串聯諧振變壓器產品別稱
諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備
產品特性
1、輸出電壓電流波形良好，失真度小于0.5%
2、需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60
3、不需要過壓保護，當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不
會加劇對試品的損壞

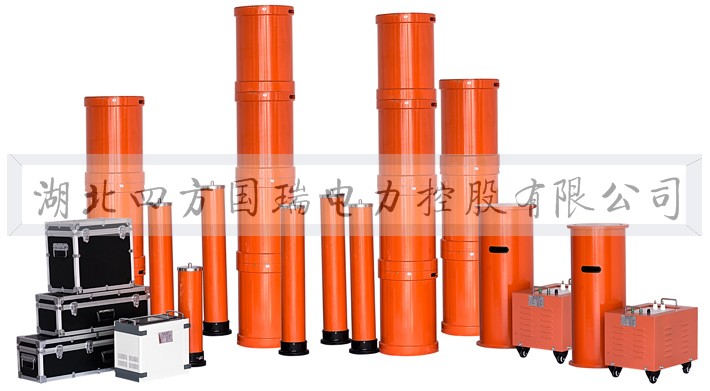

4、便于現場搬，該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積
小，重量輕，便于搬動，適合現場使用
5. 保護功能完善，具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃
絡保護等功能，保證了系統的可靠性
產品參數
|
|
電抗器臺數 |
控制箱容量 |
勵磁變容量 |
勵磁變電壓 |
裝置輸出電壓 |
| 110kV | 2 | 5 | 5 | 6 | 80 |
| 220kV | 4 | 5 | 5 | 10 | 160 |
| 330kV | 6 | 10 | 10 | 15 | 240 |
| 500kV | 8 | 10 | 10 | 20 |
320 |
