串聯諧振在電力系統應用優點
發布日期：2019-05-27 點擊：2702次
串聯諧振主要針10kV、35kV、110kV電纜,以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造.電抗器采用多只分開設計,既可滿足高電壓、小電流的設備試驗條件要求,又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備.

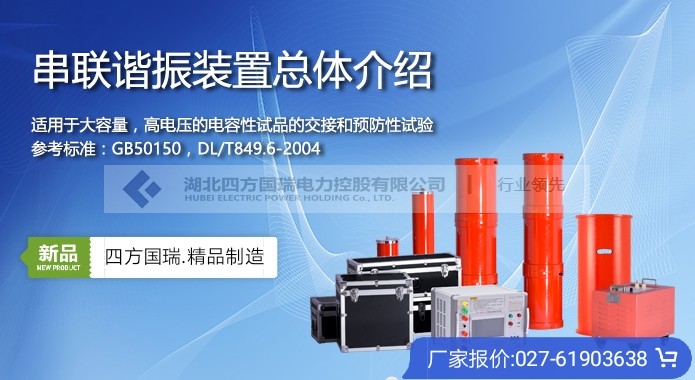

該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成.
串聯諧振在電力系統中應用的優點:
● 所需電源容量大大減小.串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此,試驗所需的電源功率只有試驗容量的1/Q.
● 設備的重量和體積大大減少.串聯諧振電源中,不但省去了笨重的大功率調壓裝置和普通的大功率工頻實驗變壓器而且,諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1/10-1/30.
● 改善輸出電壓的波形.諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效的防止了諧波峰值對試品的誤擊穿.
● 防止大的短路電流燒傷故障點.在串聯諧振狀態,當試品的絕緣弱點被擊穿時,電路立即脫諧,回路電流迅速下降為正常試驗電流的1/Q.而并聯諧振或者試驗變壓器方式做耐壓試驗時,擊穿電流立即上升幾十倍,兩者相比,短路電流與擊穿電流相差數百倍.所以,串聯諧振能有效的找到絕緣弱點,又不存在大的短路電流燒傷故障點的憂患.
● 不會出現任何恢復過電壓.試品發生擊穿時,因失去諧振條件,高電壓也立即消失,電弧即刻熄滅,且恢復電壓的再建立過程很長,很容易在再次達到閃絡電壓前斷開電源,這種電壓的恢復過程是一種能量積累的間歇振蕩過程,其過程長,而且,不會出現任何恢復過電壓.
