串聯諧振的影響
發布日期：2019-10-31 點擊：2500次
在RLC串聯電路中，當電路電流與施加的電壓同相時，該電路被稱為串聯諧振。當電感電抗等于電容電抗X L = X C或（XL -X C = 0）時，在串聯RLC電路中會出現諧振條件。串聯諧振電路具有從干線汲取大電流和大功率的能力。它也被稱為受體電路。串聯諧振RLC電路如下圖所示
在共振時：X L – X C = 0或X L = X C
阻抗為
其中Zr是電路的諧振阻抗。
將X L – X C = 0 的值代入公式（1），我們將得到
Zr = R
電流I = V / Zr = V / R
由于在諧振時，與電流的相反方向僅是電路的電阻（R）。在這種情況下，電路消耗最大電流

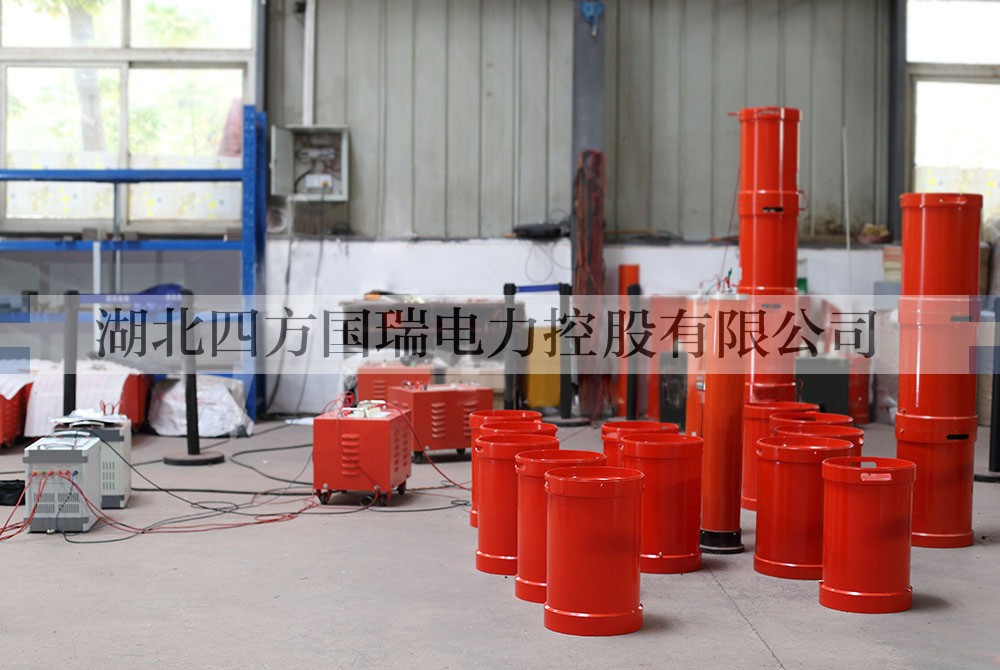

串聯諧振（也叫串聯變頻諧振）的影響如下
1、在諧振條件下，XL = XC，電路的阻抗最小，并減小到電路的電阻。即Zr = R
2、在諧振條件下，由于電路的阻抗最小，所以電路中的電流最大。即Ir = V / Zr = V / R
3、因此，由于諧振電流Ir的值最大，因此電路消耗的功率也最大。即Pr = I 2 Rr
4、在諧振條件下，電路汲取的電流非常大，或者可以說汲取了最大電流。因此，電感Lie （V L = IX L = I x2πfrL）和電容Cie（V C = IX C = I x I /2πfrC）兩端的電壓降也將非常大。
在電源系統中，在諧振條件下，電路的電感和電容組件（例如斷路器，電抗器等）上會積聚過多電壓，可能會造成損壞。因此，避免了電力系統中的串聯諧振條件。但是，在某些電子設備中，例如收音機和電視接收機的天線電路，調諧電路等。串聯諧振條件用于增加所需頻率（fr）的信號電壓和電流。
