變頻串聯諧振權威廠家-湖北四方國瑞電力
發布日期：2020-05-09 點擊：3202次
四方國瑞電力是一家專業研發生產變頻串聯諧振的廠家，本公司生產的變頻串聯諧振在行業內都廣受好評，以打造最具權威的“變頻串聯諧振“高壓設備供應商而努力。

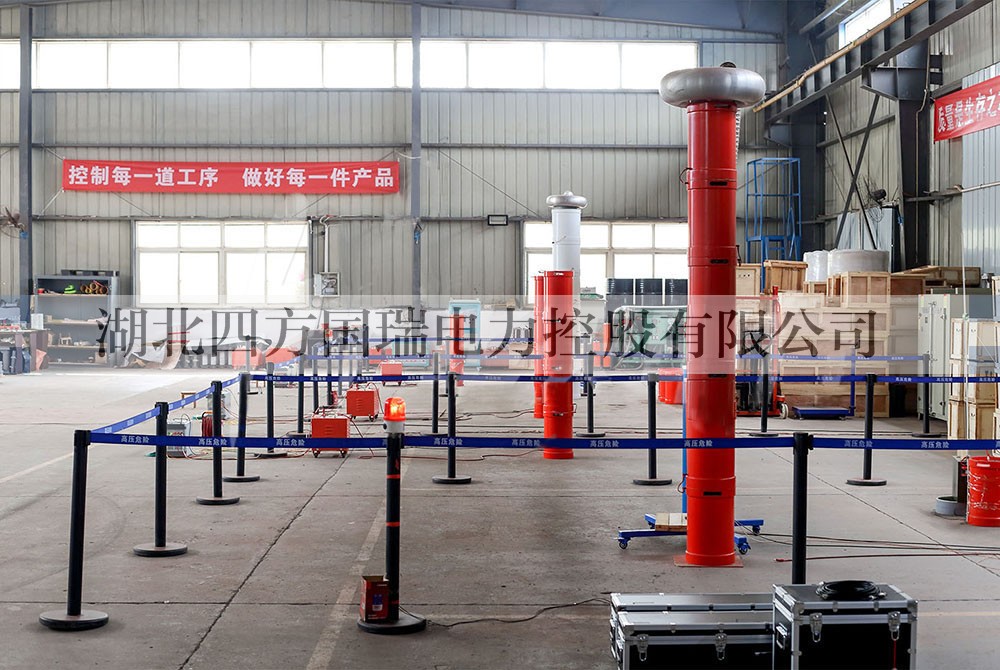

變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
變頻串聯諧振試驗裝置電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，試驗電源只需提供系統有功的消耗，因此其所需電源功率只有試驗容量的1/Q。而且，由于串聯諧振試驗不需要大功率調壓裝置和工頻試驗變壓器，諧振激磁電源只需試驗容量的1/Q，使得串聯諧振系統重量和體積大大減少。另外，諧振電源是諧振式濾波電路，其能改善輸出電壓波形，從而防止諧波峰值對試品的誤擊穿。而在串聯諧振狀態下，當試品絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，故其還可防止大的短路電流對故障點的燒傷。湖北華電南瑞廠家淺談變頻串聯諧振試驗裝置在電力工程中如何應用？
變頻串聯諧振試驗裝置原理分析：在電阻、電感及電容所組成的串聯電路中，當容抗與感抗相等時，電路中的電壓與電流相位相同，電路呈現純電阻性，此即為串聯諧振[3]。當電路發生串聯諧振時，電路的阻抗Z=R，此時回路總阻抗值最小，回路電流最大值。圖1（a）所示為電感和電容元件串聯組成的一端口網絡，其等效阻抗，當發生諧振時，其端口電壓與電流同相位，即，由此可推得諧振角頻率和諧振頻率分別為，。定義諧振時的感抗或容抗 為特性阻抗ρ，則特性阻抗ρ與電阻R的比值即為品質因數Q。
四方國瑞生產的變頻串聯諧振裝置的特點可以分為以下幾點：
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生 。
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運。
3、電源采用220V單相電源或380V單電源，方便現場取電。
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。
6.操作簡單，體積小，重量輕，非常方便現場使用及搬運（體積與重量約為傳統試驗變 壓器的1/10～1/30；
7.對現場電源要求低；
8.試驗等效性好；
9.特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷；
10.通過權威機構--武漢高壓研究所嚴格的型式試驗鑒定，確保人員及設備安全； 在東北電科院組織的2008年全國設備大比武中名列前茅；
11.符合國標要求有監測峰值功能，可實時監測高壓試驗波形；
12.一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用；
13.自帶微型打印機，隨時打印保存試驗數據；

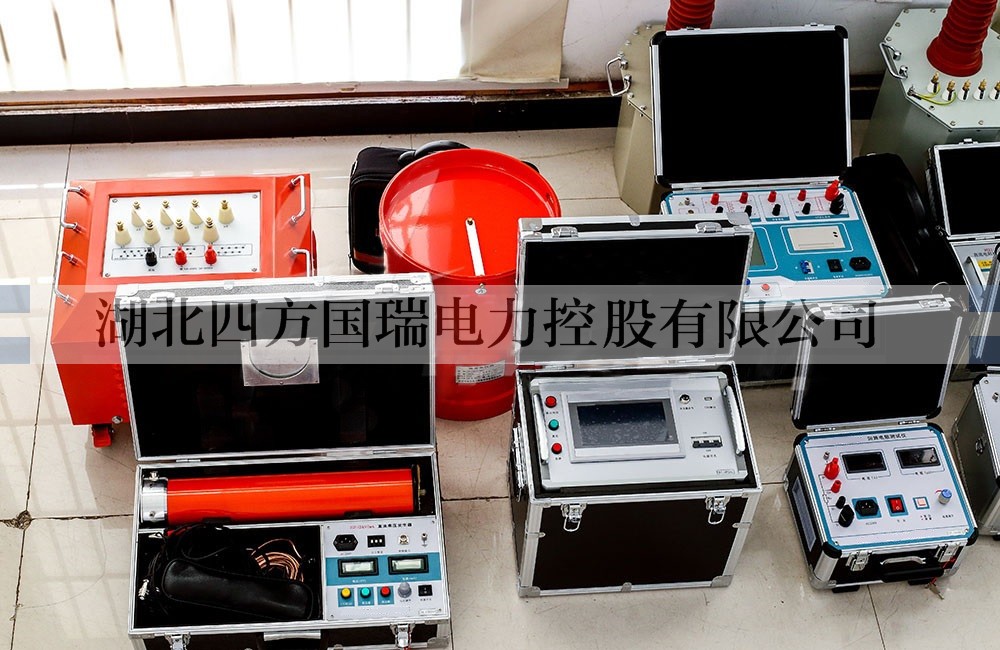

串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。
該裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
1.穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
2.自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，zui后鎖定諧振頻率。
3.支持多種試驗模式。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
5.保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
湖北四方國瑞電力控股有限公司（簡稱：四方國瑞電力，www.jiaximan.com.cn），公司是在原武漢高壓研究所試驗設備制造廠根據國家政策的要求完成股份制改制而成立的高科技公司之一。經湖北省電力技術監督局批準通過，在武漢東湖新技術開發區成立，是國內最早從事高壓測試的廠家之一，屬國家電力系統的電力試驗設備生產制造企業。公司本著自主研發、生產與銷售的原則，竭力降低各個環節的成本，為廣大用戶 和經銷商提供性價比最高的產品，廣泛應用于電力、水利、石油、鐵路、礦山、化工等行業。
