一個公式教你計算變頻串聯諧振電路
發布日期：2020-05-13 點擊：1526次
在回路頻率時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

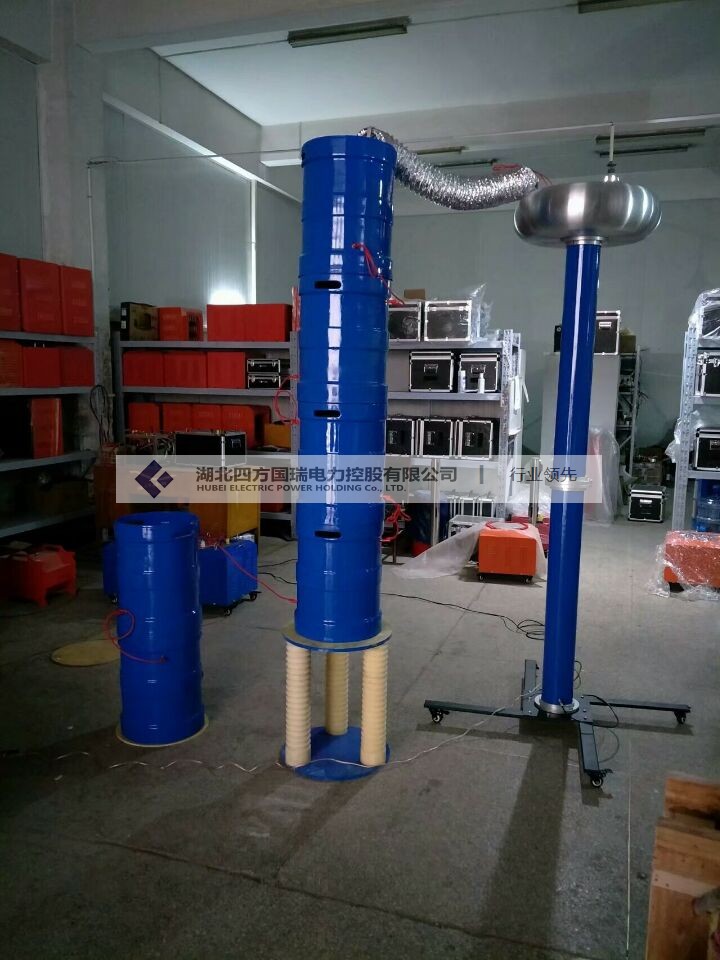

采用變頻串聯諧振的方法進行耐壓試驗，用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓。
那么對于串聯諧振的公式你又知道嗎？
串聯諧振時電路的阻抗虛部等于0，Z=R+jX，X=0，Z=R所以I=U/Z=U/R。
1、諧振定義：電路中L、C兩組件之能量相等，當能量由電路中某一電抗組件釋出時，且另一電抗組件必吸收相同之能量，即此兩電抗組件間會產生一能量脈動。
2、電路欲產生諧振，必須具備有電感器L及電容器C兩組件。
3、諧振時其所對應之頻率為諧振頻率(resonance)，或稱共振頻率，以fr表示之。
4、串聯諧振電路之條件如下：
I2XL=I2XC也就是XL=XC時，為R-L-C串聯電路產生諧振之條件。
5、無論是串聯還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容；而在另一時刻電容放電，又轉換成磁能由電感儲存。
6、在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行；在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。
7、諧振時電感和電容還是兩個元件，否則不能進行能量交換；但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。
