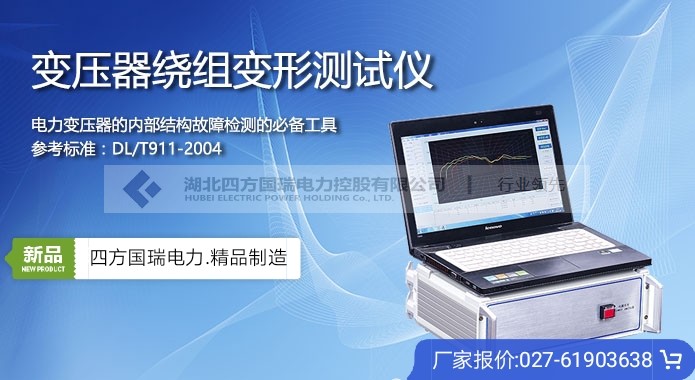

變壓器繞組變形測試儀簡要描述
發布日期：2020-05-13 點擊：3768次
變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。
變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
產品別稱：電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
| 線性掃頻分布 | 掃頻測量范圍 | (1kHz)～(2MHz) |
| 分段掃頻測量分布 | 掃頻測量范圍 | (0.5kHz)～(1MHz) |
| (0.5kHz)～(10kHz) | ||
| (10kHz)～(100kHz) | ||
| (100kHz)～(500kHz) | ||
| (500kHz)～(1000kHz) |
| 幅度測量范圍 | (-100dB)～(+20dB) |
| 幅度測量精度 | ±1dB |
| 掃描頻率精度 | 0.01% |
| 信號輸入阻抗 | 1MΩ |
| 信號輸出阻抗 | 50Ω |
| 同相測試重復率 | 99.5% |
| 測量儀器尺寸(長×寬×高) | 300×340×120mm3 |
| 儀器鋁合金包裝箱尺寸(長×寬×高) | 310×400×330mm3 |
| 總體重量 | 10kg |
1、采集控制采用高速、高集成化微處理器。
2、筆記本電腦與儀器之間通信USB接口
3、筆記本電腦與儀器之間通信無線藍牙接口
4、硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障
5、高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)
6、信號輸出幅度可以軟件調節，最大幅度峰值 10V
7、計算機將檢測結果生成電子文檔(Word)
8、選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上
9、成品電路板,表面有特殊處理，具有抗水和有害氣體污染
10、具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式
11、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標(頻率)具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際情況選用
