干貨-串聯諧振【廠家電話】
發布日期：2020-05-16 點擊：1348次
【四方國瑞電力】簡介：湖北四方國瑞電力控股有限公司堅持以人為本、銳意進取、質量至上、誠信興業的企業宗旨。先后榮獲“高新技術企業”、中國電力設備管理協會推薦品牌，近五年連續榮獲“守合同重信用企業”稱號;在公司的管理、培訓、激勵等各個環節要求我們的員工信守承諾、以誠相待、團結高效、謙虛進取;在公司全面貫徹執行ISO9001：2015質量管理體系，確保產品質量的可控與可靠。近年來，湖北四方國瑞電力控股有限公司不斷加大電測市場的開拓力度，電力檢測儀器的規模和盈利能力保持快速、穩定增長。
對于【來說：試驗設備采用式，試驗按電氣設備交接試驗標準和規程進行[1，5]。試驗時GIS設備所有氣室均充額定壓力SF6氣體且微水測量合格，架空線、電力變壓器、避雷器和保護間隙與GIS隔離開。導體對外殼耐壓加壓試驗時，220kVGIS試驗電壓由#1主變220kV側套管處施加，每次一相，其他兩相與接地的外殼短接。我們已知，在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
串聯 - 并聯諧振電路的負載電容和分壓器電容之和。由于分壓器的電容很小，粗略計算時可以忽略不計。當負載電容可以與它進行比較時，它應該參與計算。電源由變頻電源供電。在通過激勵變壓器提升初始電壓之后，將高電壓施加到電抗器L和測試產品CX。通過改變變頻電源的輸出頻率，循環在字符串中。共振狀態;保持頻率恒定，調節變頻電源的輸出電壓，使樣品上的電壓達到，達到理想的價值。環路的諧振頻率取決于測試對象的電容CX和電感L，以及諧振頻率f = 1 /（2π√LC）。
變頻器串聯諧振耐壓GIS測試注：測試，測試連接到高壓電源，高壓引線需要使用特殊的非光環引線，非測試連接用GIS機箱接地。試驗必須確保每個腔室中的SF6氣體處于額定壓力，并且在充氣4小時后氣體含量在可接受的范圍內。 GIS處于運行狀態，可在確認后進行測試。在測試加壓前，確保GIS中的變壓器被移除（如果GIS制造商同意，變壓器可以加壓在一起，但測試諧振頻率必須大于100Hz）、 CT二次短路，避雷器連接應斷開。

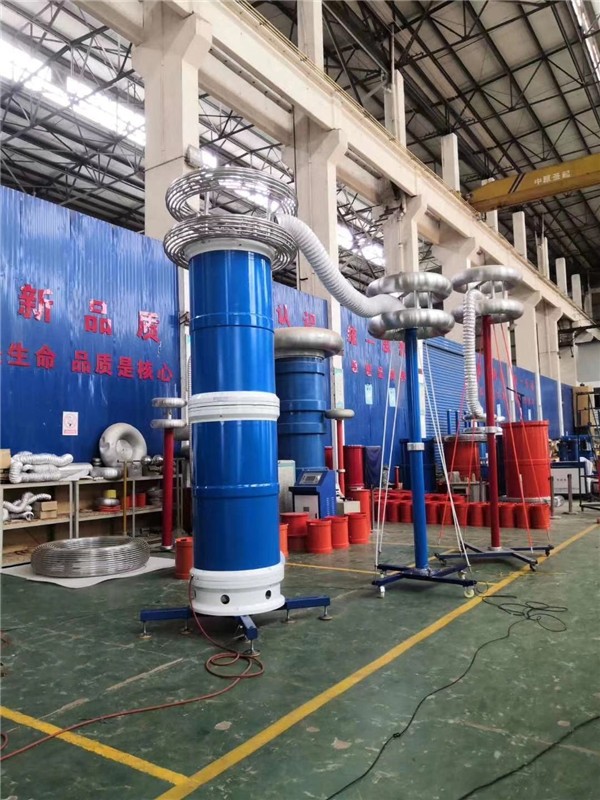

接地棒不應用于替換測試系統和GIS外殼之間的接地連接。請注意，測試系統和現場網格之間存在一點連接。接地點必須位于分壓器和測試件之間的線上。各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求。目前，比較好的方法是用調頻串聯諧振設備進行耐壓試驗。本調頻串聯諧振是針對電力電纜等高電壓、大電流容性試品的交流耐壓試驗而設計的。本諧振試驗裝置采用調整頻率和調節鐵心氣隙的方式來調諧，可方便、準確的找到諧振點，同時還可以真對不同的試品以及不同地方的規程要求，使得諧振頻率固定在要求的范圍內。
∽380V)，其值差應為±10%，頻率為50HZ。限流開關不允許帶負載運行。操作時，手輪應均勻緩慢地旋轉，以免損壞調節器。發電機在滿負荷下的工作時間應不超過5分鐘，工作時間應小于5分鐘，但工作時間應大于10分鐘。高電流【的外殼具有接地端子，使用時應良好接地。【（簡稱升流器）。我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于一各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場?！拘阅芴攸c。
