地埋電纜故障檢測儀的測試原理和基本結構組成
發布日期：2020-05-16 點擊：1918次
地埋電纜故障檢測儀測試電纜故障所采用的基本原理為“回波測試"原理，即依靠電波在電纜中的傳輸反射來測試的。
脈沖法測試原理：
脈沖法測試即為本儀器內部產生一脈沖波，這一脈沖波被加于電纜上，當脈沖波遇到電纜特性阻抗變化的點，就會產生一回波信號(根據傳輸線原理)，本儀器在電纜的測試端將這兩個信號(發射波和回波)采集并顯示，根據這兩個波的時間差來計算出故障點與測試端的距離。
因此這種測試方法不受電纜敷設規則影響，只與電波在此電纜中的傳輸速度有關。
高壓閃絡法測試原理：
在針對電纜的高阻故障時，利用外部設備給電纜施加高壓，當故障電纜承受不了所加高壓時，故障點就會產生擊穿電弧。
擊穿電弧就會產生一回波，這樣我們利用測試儀就可以將整個擊穿過程在測試端利用采集波形的形式記錄下來，通過這個擊穿過程來分析計算擊穿點離測試端的距離。同樣這種測試方法不受電纜敷設情況影響，只與電波在此電纜中的傳輸速度有關。
地埋電纜故障檢測儀的基本組成

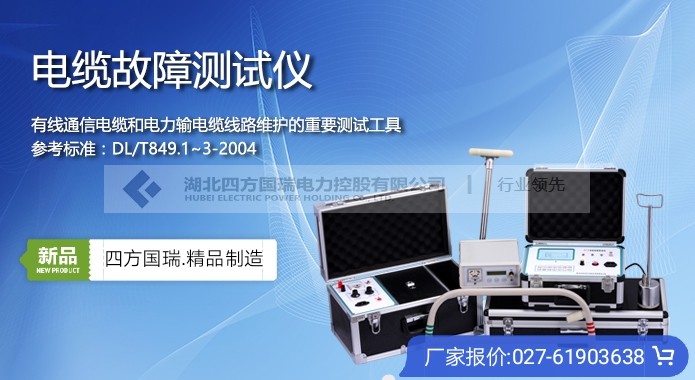

高智能型電纜故障測探測儀由電纜故障閃絡測試儀（簡稱閃測儀）、電纜故障定點/路徑探測儀（簡稱定點儀）、電纜路徑信號源（簡稱路徑儀）三大部件組成。：
電纜故障閃測儀主要用于在故障電纜的一端測出故障點的大致位置，用于故障點的初步定位。
電纜故障定點/路徑探測儀用于故障點的精確定位。
電纜路徑探測信號源配合定點儀用于查找地埋電纜的路徑。
