干貨-變壓器繞組變形測試儀一般多少錢
發布日期：2020-05-16 點擊：3730次

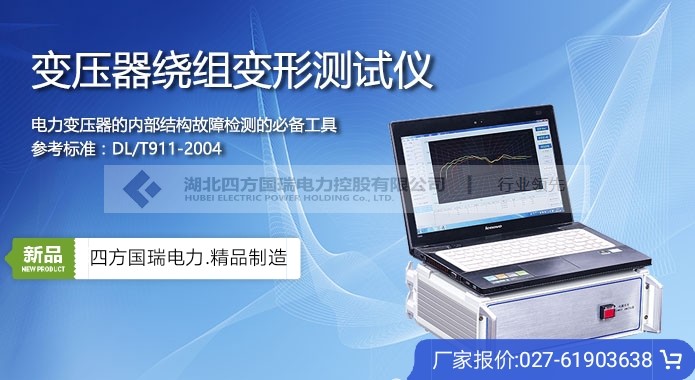

RBX-H 變壓器繞組變形測試儀是四方國瑞電力研發，儀器由筆百記本電腦及單片機構成高精度測量系統,結構緊度湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。
變壓器繞組變形測試儀將變問壓器內部繞組參數在不同頻域的響應變化（頻響法）經量化處理后，根據其變化量值的大小答、頻響變專化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
儀器自帶一個通道DDS信號輸zhidao出作為掃頻的激勵信號；信號輸出為正弦波，信號輸出幅度可以軟件調節，最大幅度±5V，信號輸出阻抗為50Ω。
1、兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數；
2、激勵通道測量為固定量程：±5V；響應通道有內 8檔量程，在測量過程中自動調節量程，最大輸入信號為±25V；
3、采集通道量化精度：12位；
4、采集通道最大靜態誤差：0.5%；
5、每通道最大存儲容量：64K樣點；
6、每通道最高采樣率：20Msps；
7、采集通道輸入阻抗：1MΩ；
8、掃頻測量范圍：1K－1MHz；
9、掃描方式：采用線形分布的掃頻測量方式；
10、掃描頻率精度：信容號源輸出正弦信號的頻率精度不大于0.01%；
11、掃頻測量頻點：1K－1MHz，測量點數1000點；
12、采用Vittal原裝機箱；
13、符合國家電力行業標準：DL/T911-2004；
四方國瑞電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。四方國瑞24小時為您服務：027-61903638。
