串聯諧振耐壓裝置技術力量雄厚的廠家
發布日期：2020-05-16 點擊：3357次
尊敬的客戶：
您好，我司是一支技術力量雄厚的高素質的開發群體，為廣大用戶提供高品質產品、完整的解決方案和上等的技術服務公司。主要產品有電力承試資質設備、干燥空氣發生器、繼電保護測試儀、串聯諧振裝置、交直流試驗變壓器等。本企業堅持以誠信立業、以品質守業、以進取興業的宗旨，以更堅定的步伐不斷攀登新的高峰，為民族自動化行業作出貢獻，歡迎新老顧客放心選購自己心儀的產品。我們將竭誠為您服務！
廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。本公司在變頻串聯諧振高壓試驗領域自主研發的變頻、調壓軟件技術，領先于國內高壓試驗行業，利用這一技術采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造的變頻串并聯諧振成套試驗裝置，完全符合國家有關高壓實驗的規程和要求。
工作原理
通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
產品特點
大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
具有計算機通訊接口，便于通訊和試驗數據管理
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件

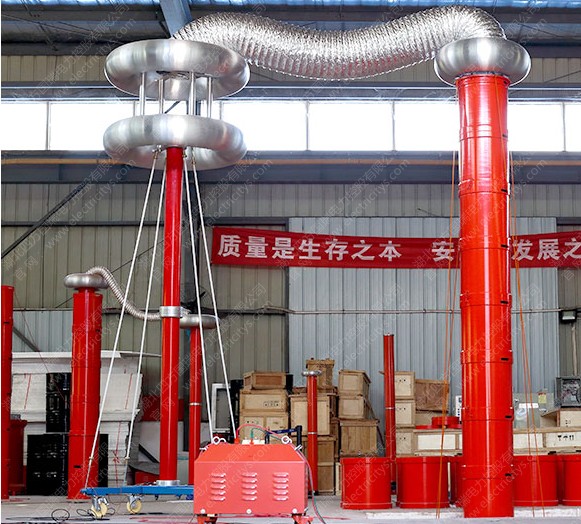

變頻調感式發電機交流耐壓裝置成套組成
成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器。
技術參數
環境溫度：-10～45℃
環境濕度：≤90%
海拔高度：≤2000M
電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW)
380V±10%三相 50Hz 輸出0～400V
額定試驗容量：0～8000KVA(選擇)
諧振電壓：0～1000KV(選擇)
頻率調節范圍：0.1～300Hz
系統測量精度：0.5級
頻率調節分頻率：0.01Hz
不穩定度：≤0.05%
輸出波形：正弦波
波形畸變率：≤0.5%
噪聲：≤60dB
電抗器Q值：30～200(選擇)
