串聯諧振裝置的主要部件是什么
發布日期：2020-05-17 點擊：5726次
串聯諧振裝置的主要部件是變頻串聯諧振試驗臺、勵磁變壓器、高壓電抗器、高壓分壓器。它利用變頻諧振原理，勵磁變壓器對串聯諧振電路進行勵磁，調整變頻控制器的輸出頻率，使電路電感L和C串聯諧振，即諧振電壓。串聯諧振裝置廣泛應用于電力、冶金、石油、化工等行業。它不僅可以測試XLPE電力電纜、GIS、斷路器和各種規格的套管的交流耐壓，而且可以通過一定的頻率l檢測大型發電機組、電力變壓器、變壓器和其他電氣設備的耐壓水平。

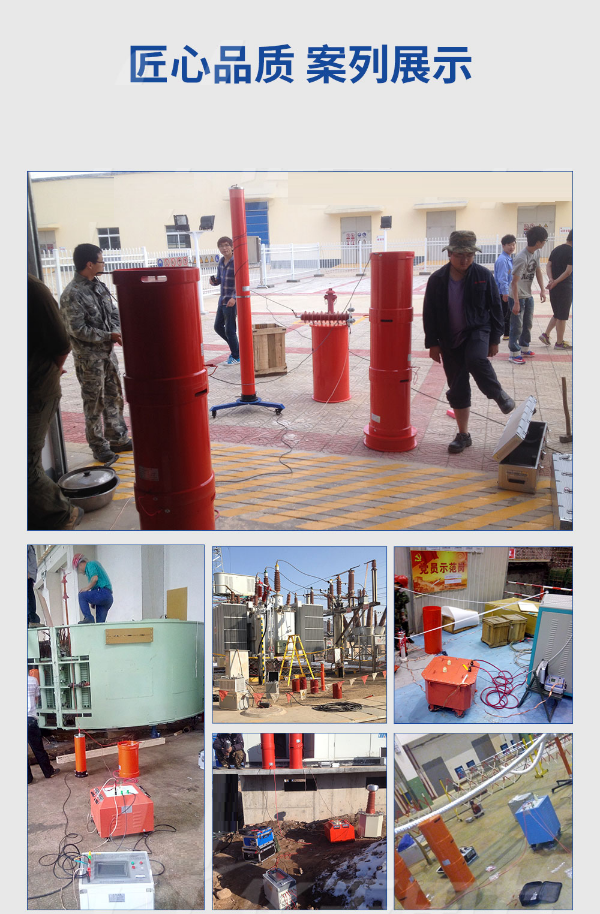

串聯諧振接地測試接地線應注意的問題
由于被測電纜的容量大，在測試過程中，如果測試電纜發生故障或高壓引線放電到地面，則電纜的接地端、接地線和控制箱的外殼可能出現瞬態過電壓。控制箱及主要部件的瞬態過電壓保護措施，保證設備的正常運行。此外，試驗接地線路的布局應采取以下保護措施：
1。測試設備(諧振電抗器、分壓器、勵磁變壓器等)應盡可能靠近測試電纜頭，縮短測試接地線的長度，即減小接地線的電感。
2。采用特種接地試驗線，應特別注意試驗地線盡量短，不要任意延長接地線的長度。
3。在測試過程中，除調諧和調壓絕緣旋鈕外，操作人員不得觸摸控制箱的金屬外殼。否則，當操作人員在高壓側擊穿或放電時，可能會有輕微的刺痛。如果條件允許，建議操作人員在橡膠絕緣墊上工作。
4。試驗變壓器有三個端子：800V、1000V和1500V。當系統要求的高壓小于15kV時，選擇800V端子。當系統所需的電壓大于15kV，小于60kV時，選擇1000伏端子。當系統所需的高電壓大于60kV時，選擇1500 V端子。
