串聯諧振概述與基本組成
發布日期：2020-05-22 點擊：1400次
首先說一下串聯諧振的用途，串聯諧振是電力預防性試驗項目中針對大容量，高電壓的電力設備進行絕緣檢查的一項指標要求，是通過組合方式調節電感、頻率而達到諧振升壓的功能要求，變頻串聯諧振是由控制電源、勵磁變壓器、高壓電抗器、補償電容器和電容分壓器組成，購買之前，我們先要了解現場基本情況，就拿電力電纜來說，要提前了解電纜的長度，橫截面積，通過這些已知的條件進行計算被試的最大電容量，然后在已知的電參量的情況下，我們才可以計算串聯諧振裝置的設計容量，今天，鼎升電力根據我們以往設計的方案和售后部的實際操作經驗，與大家分享電纜串聯諧振的常規配置方案。
串聯諧振基本組成

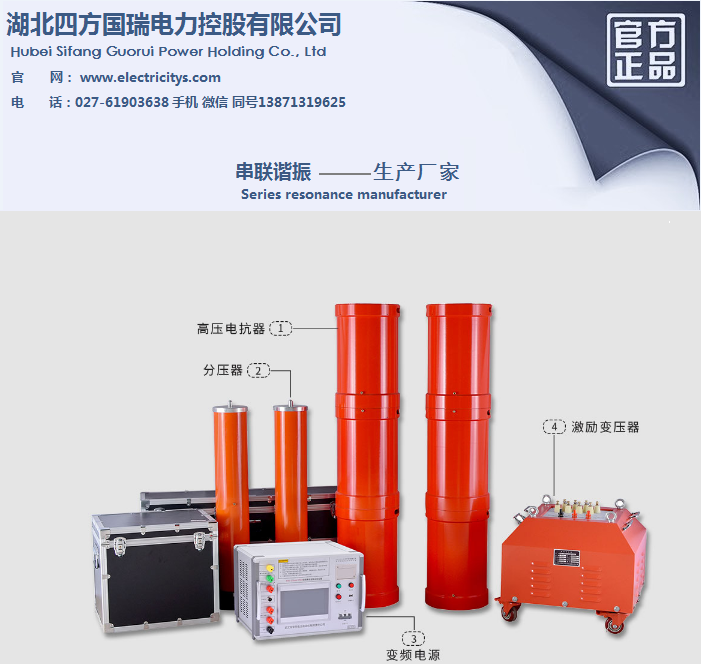

串聯諧振裝置的組成
電力電纜串聯諧振選型指南
以10kv電纜為例：首先我們要翻閱電力預防性試驗規程，10kv高壓電纜的試驗電壓標準值（2U0或2.5U0），這里就要得出兩個名詞“相電壓”和“線電壓”，它們之間的關系是1.732倍，10kv的電纜相電壓是8.7kv,乘以2.5倍，就等于最高電壓值，當然，也有做2倍的電壓，取決與現場的實際情況，下一步就是計算諧振頻率，以電纜 300mm2長度不大于3.0km，計算后對應的電容量為： 1.13μF ，F諧振頻率=1/6.28×√20.75×1.13×10-6=33Hz，在33Hz下最大試驗電流=33×6.28×1.13×10-6×22×103=5.15A；如果電抗器的單節電壓為22kv，電流為2A，根據并聯電路的特點，電壓不變，電流相加，也就是3節電抗器并聯就可以實現當前電纜的耐壓試驗。
以上是四方國瑞電力根據串聯諧振的原理特點與大家分享的關于變頻串聯諧振參考指南的計算方法，如果需要更多關于串聯諧振選型參考指南可查看電纜耐壓試驗及電纜串聯諧振試驗裝置解決方案。
