三級承試設備說明書
發布日期：2020-05-27 點擊：3669次
三級承試設備通用版清單
一、高壓發生設備
SFZGF-200kV/3mA直流高壓發生器
SFZGF-120kV/2mA直流高壓發生器
SFYDJ-10kVA/100kV工頻耐壓試驗裝置
SFYDJ-5kVA/50kV工頻耐壓試驗裝置
SFBP-500kVA/200kV變頻串聯諧振試驗成套裝置
SFSBF-15kVA感應耐壓試驗裝置
二、電氣測量儀器
SFJS-6000D高壓介質損耗測試裝置
SFHL-100A回路電阻測試儀
SFFA-103互感器伏安特性測試儀
SFDW-5A接地電阻測試儀
SFRG-3000電容電感測試儀
SFDT-10A接地導通測試儀
SFBZC-3S(20A)變壓器直流電阻測試儀(三相同測)
SFBC-VI變壓器變比測試儀
SFBX-III變壓器繞組變形測試儀
SFKC-4000有載分接開關測試儀
SFGK-9B斷路器特性測試儀
SFBD-3000氧化鋅避雷器阻性電流測試儀
SFJB-730三相繼電保護測試儀
SFFZ-V雷擊計數器校驗儀
SFDMH-5000V絕緣電阻測試儀
三 、油、氣試驗儀器
SF6XP-1A檢漏儀
SFLD-2000氣體微水測試儀
SF2500V兆歐表
SF500V兆歐表
SFMG-2000E數字式雙鉗相位伏安表
三級承試設備SFSBF-15kVA/600V感應耐壓試驗裝置說明書
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗，由于在做全絕緣變壓器的交流耐壓試驗時，只考驗了變壓器主絕緣的電氣強度，而縱絕緣并沒有承受電壓，所以要做感應耐壓試驗。縱絕緣試驗需要通過倍頻電源裝置在低壓邊施加電壓，在高壓側感應出高壓，從而進行耐壓試驗。
倍頻耐壓測試儀是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好滿足變壓器、互感器感應耐壓試驗的需要。
一、技術參數
容量(kVA)
電源電壓 （V）
輸入頻率 （HZ）
輸出電壓（V）
輸出電流
（A）
輸出頻率
(HZ)
外形尺寸
(mm)
重量
（kg）
15
380
50
600
8.3
150±5%
600×280×400
120
二、工作原理

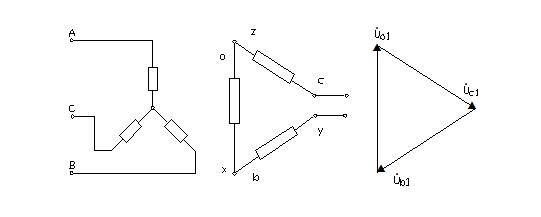

該裝置是由三臺單相變壓器組成，其工作原理如圖一：
圖1工作原理圖
三相五柱變壓器一次繞組接成星形，二次繞組接成開口三角形，因為加在一次繞組上的電壓過勵磁，鐵心飽和，三臺單相變壓器磁通中都有基頻分量和倍頻耐壓測試儀分量，三臺單相變壓器二次開口三角形連接使基頻分量相抵消，從而實行開口三角形的倍頻耐壓測試儀電壓輸出，通過調節變壓器原邊電壓，實現倍頻輸出電壓的調節。
三、使用方法

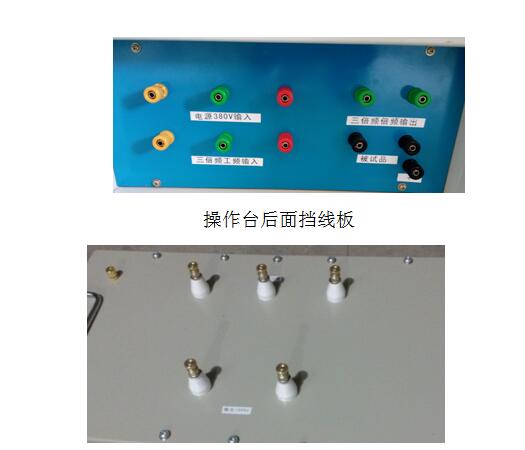

本裝置為分體式設備，即由倍頻耐壓測試儀和倍頻耐壓測試儀控制臺兩件組成，并設有過流保護、倍頻耐壓測試儀輸出電流監測、電壓監測、時間控制。其控制臺背面板上接線柱如下圖所示：
操作臺后面擋線板
三倍頻發生器面板
操作臺 倍頻發生器
三倍頻工頻輸入 ———— 工頻輸入（三接線柱）
三倍頻倍頻輸出 ———— 倍頻輸出（兩接線柱）
被試品 ————

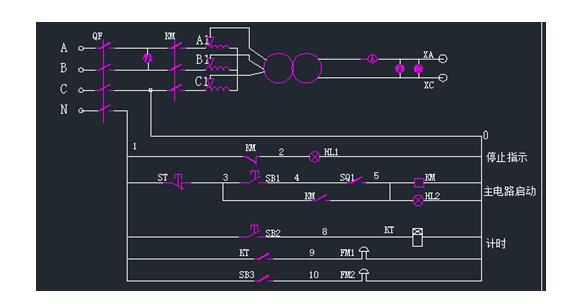

QF空氣開關 KM交流接觸器 ST停止按鈕 SB2計時開關
SB1起動按鈕 SQ1零位開關 KA電流繼電器 T調壓器 V2倍頻耐壓輸出電壓表
HL2起動信號燈 HL1停止信號燈 KT時間繼電器 HA報警器 A倍頻耐壓輸出電流表
1.按接線圖接入電源和被試品，電源A,B,C接交流三相380V，A2，B2，C2接倍頻耐壓測試儀的輸入接線柱，XA,XC接倍頻耐壓測試儀的輸出接線柱，XA1，XC1接變壓器的低壓側a（或b、c）相和0，其余bc及A、B、C相懸空，注意設備接地。
2.接通電源，合上空氣開關，倍頻耐壓測試儀通電（無輸出），調壓器在倍頻耐壓測試儀副邊調壓，控制臺綠色指示燈亮，按要求設置時間繼電器的耐壓時間，一般是40秒。
3.將調壓器回零，啟動紅色按鈕（若調壓器不在零位，紅色按鈕無法啟動），順時針轉動調壓器，此時有電壓輸出。
4.調壓器調壓至試驗所需電壓值，打開耐壓計時開關，嚴密監視被試品和控制臺上的電流表、電壓表，并作好詳細記錄。時間到后，蜂鳴器叫，關閉時間繼電器，調壓器降壓回零，試驗結束，耐壓通過。
5.在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控制回路中試驗電流增大，過流繼電器立即跳閘斷電，表示耐壓試驗未通過。
6.本裝置因采用過激勵原理，當鐵芯不飽和狀態下，輸出頻率和輸出容量會小，在鐵芯飽和狀態下，輸出容量可以達到3KVA。使用時間最好不超過1小時。
7.本裝置輸出的是150Hz單相電壓，若是單相被試品可一次完成，若是三相變壓器，試驗所加電壓是相對地，一般輪換三次，才能完成一臺變壓器的感應耐壓試驗。 順序是a0，b0，c0。
四、外接補償問題：
對感性負載，一般外接容性補償，其補償值為感性負載容量的50%。
對容性負載，一般外接感性補償，其補償值為容性負載容量的50%。
五、設備維修及保養：
本設備請置于通風干燥處保存。
