10kv電纜串聯諧振試驗電壓和頻率是多少
發布日期：2020-05-29 點擊：3819次
10kv電纜串聯諧振試驗電壓和頻率是多少

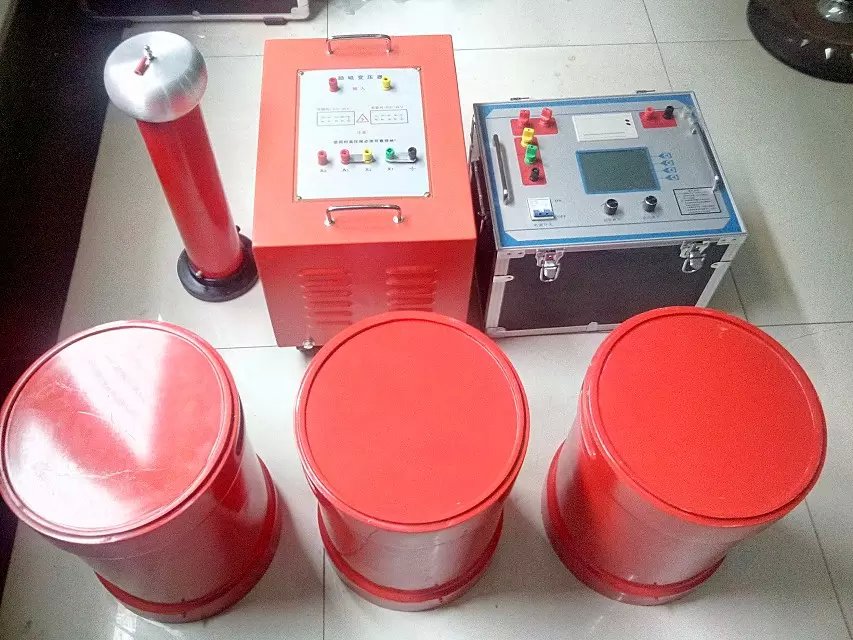

串聯諧振耐壓試驗儀，變頻串聯諧振升壓裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備(如電纜、變壓器、GIS開關、SF6開關、電動機、發電機、母線、套管、互感器等)的交流耐壓試驗。
10KV交聯聚乙烯電力電纜的交流耐壓可優選0.1HZ超低頻高壓發生器來完成該項試驗。電壓等級為77KV/10KV的交聯橡塑電纜，使用超低頻耐壓，交接試驗的電壓是3倍的相電壓，即設定17.32KV，試驗頻率可據電纜對地容量的大小在0.1HZ、0.05HZ、0.02HZ中選取專設定，屬通常使用的頻率是0.1HZ，試驗時間為15-60分鐘。預試的電壓也是17.32KV，試驗頻率也是根據電纜容量的大小在0.02-0.05-0.1HZ三個頻率中選取,常用頻率一般為0.1HZ，試驗時間為5-15分鐘。
在浙江、安徽、湖北、江蘇等地，電壓等級為8.7/10KV的交聯橡塑電纜，其交接試驗的電壓是17.4千伏，試驗頻率是30至300赫茲。預試的電壓是14千伏，試驗頻率也是30至300赫茲，試驗時間均為5分鐘。
上海地區的同樣等級的交聯橡塑電纜，其交接試驗：試驗電壓為22千伏，試驗頻率為30至300赫茲，試驗時間為5分鐘;預試暫不做。
