SFCI-9000電纜識別儀
發布日期：2020-06-03 點擊：25743次
SFCI-9000 電纜識別儀手冊說明
尊敬的顧客，您好！首先衷心感謝您選購本公司的電纜識別儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。
本手冊主要介紹SFCI-9000 電纜識別儀的使用方法，請您遵守并按規定使用本產品，以確保儀器安全良好運行。
? 請遵守國家電力工業的安全工器具預防性試驗安全規程，勿在易燃、易爆、潮濕等惡劣環境下操作；
? 手持接收機使用2節1.5V AA（5號）干電池。應避免新舊電池混用，定期檢查電池電量，長期不使用儀器時，請卸下手持機電池。發射機內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；
? 未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。
? 為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站
目 錄
一、概述 2
1.1 常規用途 2
1.2 安全事項 3
1.3 依據標準 4
二、產品信息 5
2.1 突出優勢 5
2.2 供電方式 5
2.3 發射機示意 6
2.4 發射機技術參數 6
2.5 接收機示意 7
2.6 接收機技術參數 7
三、供貨范圍 8
四、測試步驟 9
4.1 發射機操作 9
4.2 接收機操作 11
4.3 現場識別 12
五、售后服務 15
一、概述
1.1 常規用途
從多根電纜中準確識別出其中某一根目標電纜，是電力電纜工程師和電纜工經常遇到的技術問題。電纜識別儀目的是為了避免誤鋸帶電電纜而引發的嚴重事故。
電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！
特別提示：根據本儀器的設計原理，電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍。
電纜識別關系到人身安全，請確保操作人員嚴格遵守國家的安全生產、電力安全規程等法規，請嚴格使用原廠配件，請認真閱讀該說明書，并請嚴格按照說明書中的要求進行操作。
一律按五項安全規程來操作：適用于電力行業及有可能接觸危險電壓的各種作業環境。
1.2 安全事項
★ 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
★ 使用本儀器前一定要認真閱讀本說明書。
★ 儀器的操作者應具備一般電氣設備或儀器的使用常識。
★ 本儀表屬高精密儀表，應避免劇烈振動。
★ 對本儀器的維修、維護和調試應由專業人員進行。
★ 在測試過程遇到任何不明白的問題時，請立即停止工作，并及時聯系本公司技術人員。
1.3 依據標準
SFCI-9000 電纜識別儀依據的相關標準如下表所示：
序號 標準名稱
1 GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
2 GB6587-86《電子測量儀器環境試驗總綱》
3 DL/T 1253-2013 《電力電纜線路運行規程》
4 GB/T6995-2008《電線電纜識別標志方法》
5 DL/T 596-2005 《電力設備預防性試驗規程》
6 GB1094.1-GB1094.6-96 《外殼防護等級
二、產品信息
2.1 突出優勢
? 手持接收機自動識別并顯示結果，確保電纜識別的結果100%準確。輕巧強大，方便攜帶。
? 適用于已停電的電纜的現場識別。只要您的目標電纜已停電，就能用本儀器將目標電纜從多根電纜中準確識別出來。
? 識別時，需要同時使用本儀器的發射機和手持接收機。
? 發射機采用脈沖電流原理，給電纜線芯注入最大值為30 A 的脈沖電流信號，該電流在目標電纜周圍產生電磁場。
? 手持接收機通過感應夾鉗準確測量到電磁場信號。因電流有方向性，故磁場信號也有方向性。
2.2 供電方式
本儀器手持接收機使用2節1.5V AA（5號）干電池。應避免新舊電池混用，定期檢查電池電量，長期不使用儀器時，請卸下手持機電池。
發射機內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池。充電過程中，請關閉發射機。插上專用電源適配器后，用12.6V鋰電池專用充電器為內置電池充電。發射機自動控制充電過程，并在電量指示屏中顯示剩余電量百分比。
2.3 發射機示意
2.4 發射機技術參數
工作電源 內置12.6V/2.2AH鋰電池
指示 電池電量指示
脈沖電壓 500V
脈沖電流 最大30 A （取決于回路電阻的大小）
脈沖頻率 10次/分鐘
脈沖寬度 10 ms
現場連續工作時間 >10小時
顯示 正顯液晶顯示屏，陽光下可清晰顯示
工作溫度 -25～60℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積 長180mm×寬110mm×高100mm
主機凈重 ~1250g（含電池）
2.5接收機示意
2.6 接收機技術參數
工作電源 2 節1.5 V 、5號堿性電池
指示 信號強度顯示
夾鉗 內徑? 180mm柔性夾鉗
增益調節 10級 (-3 dB … 24 dB)
現場連續工作時間 >50 小時
顯示 高亮LED燈，陽光下可清晰顯示
工作溫度 -25～60℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積 長150mm×寬80mm×高40mm
主機凈重 ~220g（含電池）

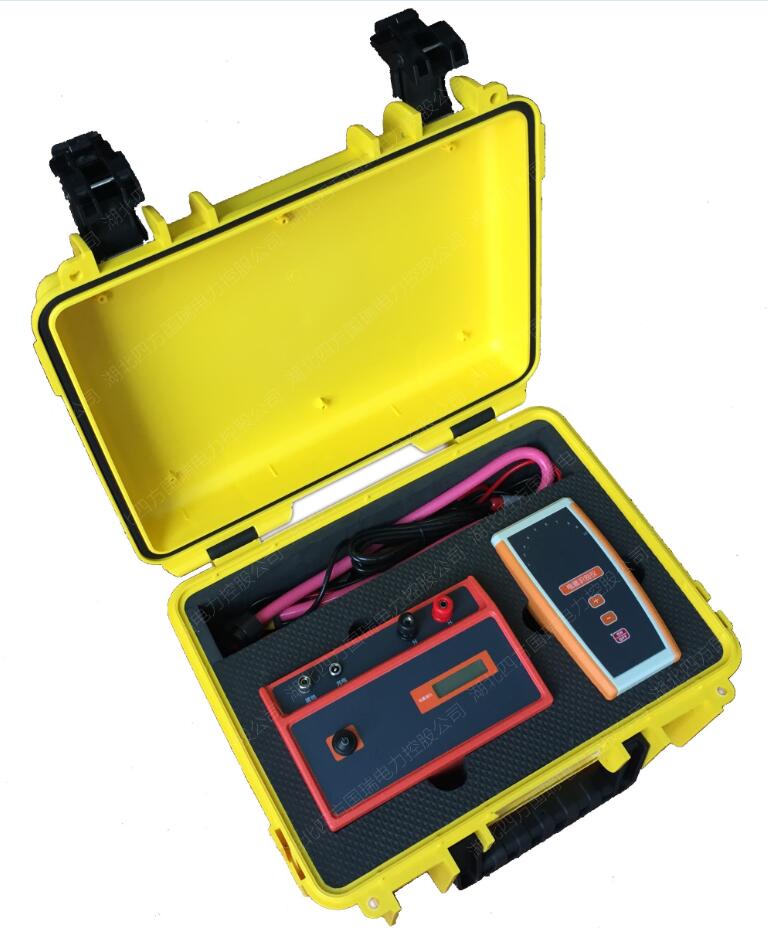

三、供貨范圍
基本配置： 可選件：
發射機一臺
手持接收機一臺
柔性夾鉗一只
專用測試線一套
電源適配器一個
防水安全箱一個
使用說明書一份
合格證、保修卡
四、測試步驟
4.1 發射機操作
? 發射機檢查
1. 在把發射機接到電纜上之前請檢查發射機的狀態。
2. 把紅色連接線和黑色連接線插到相應的插座上，把紅色鱷魚夾和黑色鱷魚夾短接。
3. 發射機電池電量檢查：按下開機鍵，電池電量指示屏顯示剩余電量百分比。當剩余電量低于20%時，表明電池欠壓，需要充電：
4. 輸出信號檢查：開機后將手持機打開接上柔性線圈觀察輸出信號強度指示燈應該是綠色；輸出信號強度指示燈隨輸出頻率閃亮；信號輸出時伴隨提示音“嘀”。
5. 把手持接收機夾鉗卡住一根連接線，夾鉗上的箭頭順著線指向黑色插座，增益設為一檔，手持接收機上7或8個綠色指示燈應該閃亮，增益為二擋以上，手持接收機上10個綠色指示燈應該閃亮。
? 保護接地：
在發射機輸出線連接到目標電纜上之前，先把接地保護接地線接系統地。
? 目標電纜的連接：
請確認目標電纜是否已經停電，兩端的導體線芯是否已經與系統分開
無論是單芯或三芯電纜，如果兩端有接地銅辮子，請務必按照以下圖示接線：
? 接線步驟：
1. 拆開電纜兩端的接地銅辮子(如果有困難，可以只拆開近端的)。
2. 發射機黑色連接線接系統地。
3. 發射機紅色連接線接電纜線芯，接一相即可。
如果識別故障電纜，紅色連接線要接在絕緣電阻最高的那一相上。需要先做導通試驗，確保該相沒有斷線。如果是故障電纜，故障點處一般燒毀的很嚴重。使用電纜故障測試儀的高壓單元，采用周期放電模式給故障相施加高壓脈沖。故障點處會發出響亮的放電聲、并伴有放電火花。這種情況就沒有必要使用本儀器識別了。
4. 把紅色連接線所接的那一相的遠端接地。
如果目標電纜沒有銅屏蔽和鎧裝，請按照下面的圖示接線
4.2 接收機操作
? 操作示意圖
把180mm夾鉗按照圖示箭頭方向依次環繞在各條電纜上
以下接線圖適合于目標電纜為停電電纜的現場識別，請確認夾鉗上的箭頭指向電纜遠端（電纜芯線接地的那一端）：
? 開機檢查
把夾鉗和接收機連接，按動開機\關機鍵開機。
1. 電池電量不足：
開機后3秒鐘內，如果增益大于一紅黑線直接短接信號強度綠燈未顯示全部點亮，表示電池電量不足，請打開后蓋更換新電池，接收機使用2節5號堿性電池。
2. 電池電量充足：
如果電池電量充足，開機三秒鐘內顯示的是上次關機前的增益大小。
比如增益為二級，紅黑線直接短接信號強度綠燈顯示全部點亮，如下圖。
3. 狀態正常
開機3秒鐘以后就可以開始測試了。
開機后，開機\關機鍵上的綠色指示燈點亮。
4.3 現場識別
1. 確認發射機工作正常：
請嚴格按照發射機說明書中的要求進行檢查。
2. 近端識別確認：
在發射機一端用柔性夾鉗卡住電纜有鎧裝或銅屏蔽的部位（如果有困難，就卡住發射機的紅色連接線）；夾鉗接口上的箭頭指向電纜遠端；調節增益，讓7-8個綠色燈隨信號閃亮。
注意：
這一步可以確認采用多大的增益合適。
發射機輸出信號強，接收機所用的增益就小。
一般增益不要超過4級。
增益調節：
增益鍵“+”和增益鍵“-”分別用來增大或減小增益。
按動增益鍵時，相同數量的綠色指示燈和紅色指示燈同時閃亮，閃亮的數量表示增益的大小。
1-8級增益可調。
3. 識別：
在需要識別的地方，讓夾鉗接口上的箭頭指向遠端，用夾鉗依次卡住每一根電纜，綠色指示燈閃亮的就是目標電纜；紅色指示燈閃亮或者兩種指示燈都不亮的是其他電纜。
指示燈隨發射機的信號頻率閃亮，間隔為2秒和1秒。
卡在目標電纜上綠燈閃亮卡在非目標電纜上紅燈閃亮或無燈
警告：
識別時夾鉗接口上的箭頭 必須指向電纜遠端。如果不指向遠端肯定會發生識別錯誤。
注意1：如果沒有犯任何錯誤，識別時肯定只有一條電纜綠燈閃亮。
注意2：現場所有的電纜必須全部用夾鉗卡一遍，不得有遺漏。
注意3：夾鉗的接口不要接觸到其他電纜。
注意4：如果電纜有盤圈，一定要理清楚盤圈中電纜的方向。確保夾鉗上的箭頭順著盤圈指向遠端。
注意5：必須確保目標電纜就在現場，如果有疑問就需要用專業管線儀測試出電纜路徑。
? 識別結束：
識別結束，給目標電纜做好標識。
關機后，再拆線。收好發射機和接收機的所有附件，注意保護好。
取出接收機中的堿性電池，防止長時間不用電池漏液。
五、售后服務
儀器自購買之日起18個月內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排最便捷的處理方案。
客戶保證：自發貨之日起三年內，實行保修。如果由于疏忽、濫用、誤用、改制、錯誤安裝或使用造成的儀器損壞，不屬保修范圍之列。在任何時間保留對儀器做設計或構造上的修改權利，且不違反已售出儀器的有關規定。
