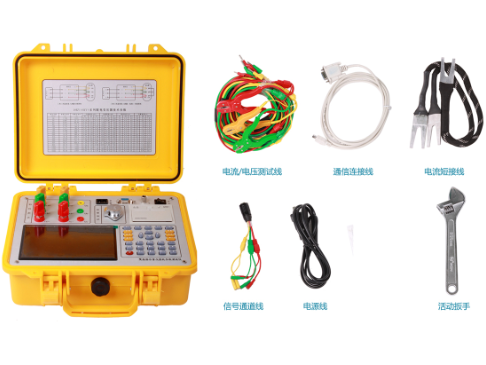

SFRS-8000變壓器容量及空負載損耗測試儀
發布日期：2020-06-03 點擊：1527次
尊敬的用戶：
感謝您購買本公司SFRS-8000變壓器容量及空負載損耗測試儀說明書 。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。
我們的宗旨是不斷地改進和完善公司的產品，如果您有不清楚之處，請與公司售后服務部聯絡：027-61903638，我們會盡快給您答復
前 言
隨著我國國民經濟的迅速發展，工業企業電力需求量也迅速增大。自有變壓器和私人承包變壓器已漸漸占據了配變中相當的份額。因此一些企業或個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）。有些用戶年違法盜用電費額達數十萬之多，電力部門苦于沒有有效的控制檢測手段，這一難題給電力企業及國家帶來巨大的經濟損失。
SFRS-8000變壓器容量及空負載損耗測試儀是針對目前市場情況而開發、研制的高精度測試儀器。它自帶高效能充電電池，不用外接電源充電一次可連續測量500臺次。同時內部數字合成三相標準正弦波信號，低失真度、高穩定度，有效的保證了非額定條件下各項目測試數據的準確性；通過高效率功率放大器輸出三路大功率測試電源，可自動調節輸出電壓電流，可適應不同容量變壓器的測試，應用范圍廣。在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，簡化了接線，大大提高了工作效率；容量測試結果準確率達100%。新增了波形顯示、矢量分析、諧波測試功能，使設備的功能不亞于高等級的功率分析儀。
一、 變壓器容量－特性測試儀技術性能
1．變壓器容量－特性測試儀能測量變壓器的容量和短路損耗及空載損耗，其測試結果完全符合GB1094．1-2003《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術參數和要求》有關變壓器試驗標準的規定。
2．變壓器容量－特性測試儀本身可產生三相精密測試交流電源，輸出三相標準正弦波信號，失真度小于0.2%，內置高效能充電電池，在進行變壓器容量和短路損耗的試驗時不需要外接任何電源以及調壓器或升流器等輔助設備，一次充滿可連續測試500臺以上變壓器。
3．儀器有內置電池電壓監測功能，顯示電池組的實測電壓值和剩余電量百分比，低電壓時及時提示用戶充電，避免電池電壓低時影響測試結果。
4．對于國標變壓器，儀器應能自動判斷變壓器形式，無須查表。
5．無需外接電源測量各種電力變壓器的容量，還可對電爐變和整流變進行容量及空負載的測量。
6．能直接用單相~220V電源準確測量Y/Yn0型式三相配電變壓器的空載損耗并判定形式，不需要外接調壓器等設備。
7．可測試容量的范圍大：20～100000KVA均可直接測量。
8．測試變壓器的高壓側電壓應能覆蓋國內所有電壓等級，包括：0.1KV、0.4KV、1KV、3KV、6KV、6.3KV、10KV、10.5KV、11KV、35KV、60KV、63KV、66KV、110KV、220KV、500KV等等。
9．電壓回路量限寬，直通可達750V。
10．電流回路量限寬，直通可達100A。
11．電壓、電流超量限可通過外接電壓互感器和電流互感器擴展到任意量程。
12．具備單相變壓器容量測試功能，測試范圍5-10000kVA.
13．電流測試范圍<5mA,避免測試某些小容量高壓配變因電流太小無法測出。
14．阻抗電壓的輸入范圍大，滿足2%~18%的范圍。
15．新增諧波測試功能，可分析試驗過程中諧波含量的分布情況，具備了等同于高性能的功率分析儀的功能。
16．波形顯示功能，直觀的顯示出試驗波形的畸變程度。
17．矢量分析儀功能，有效的檢查試驗的錯接線。
18．大屏幕真彩色7.2寸液晶顯示器，可同屏顯示三相電壓、三相電流、三相功率、平均電壓、平均值電壓、平均電流、總功率、測試結果和校正結果。
19．導電硅膠按鍵，手感好、壽命長，操作方便。
20．儀器具備現場打印功能，可將現場測試數據完全打印出來。
21．配備了232串口及后臺通訊管理軟件，可將測試結果上傳到電腦，統一管理。
二、 儀器的技術指標
1． 產品完全符合國家標準《JJG124-93電流表、電壓表、功率表、電阻表檢定規程》儀器整體精度為0.5級。
2． 輸入特性
有源部分： 電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分： 電壓測量范圍：0~750V寬量限
電流測量范圍：0~100A內部全部自動切換量程
3． 準確度
電壓：±0.2%
電流：±0.5%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
容量測量準確度：±0.5%
4． 電池可充放電次數：不少于8000次
5． 電池充滿測試臺數：不少于500臺次
6． 變壓器容量測試范圍：20KVA~100000KVA
7． 工作溫度：－15℃~ +45℃
8． 充電電源：交流160V~260V
9． 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
10． 體積：32cm×28cm×13cm
11． 重量：3Kg
