串聯諧振耐壓裝置主要應用及原理和優點
發布日期：2020-06-04 點擊：1299次
串聯諧振耐壓裝置主要應用在哪里:關鍵詞：串聯諧振耐壓裝置

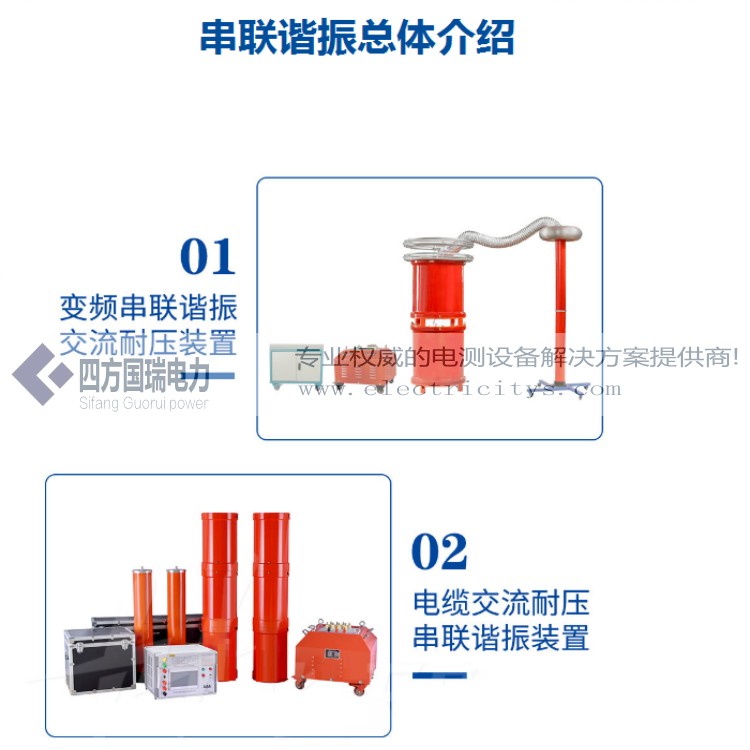

SFXZB系列變頻串聯諧振試驗裝置是武漢華意電力依據電力預防性試驗規范，針對電力電纜、變壓器、GIS開關、發電機等大容量設備而開發的工頻耐壓試驗裝置。
SFXZB系列變頻串聯諧振試驗裝置充分利用了RLC串聯電路的原理技術并且結合現場的使用環境和多維度的實際應用，滿足電力系統針對大容量、高電壓試驗設備的各項電氣技術要求，串聯諧振試驗裝置由控制部分、勵磁部分、升壓部分和采集部分組成，并且充分利用可編程軟件技術，滿足自動試驗、手動試驗和半自動化試驗。
串聯諧振裝置廣泛用于電力、冶金、石油、化工、鐵路等行業大容量，高電壓的電容性試品的交接和預防性試驗。
串聯諧振耐壓試驗的原理和優點有什么：
調諧的主要方法是調制和調感式采用可調節鐵芯氣隙的電抗器,通過調節鐵芯氣隙改變電感量,使回路處于工頻諧振狀態；本發明具有噪音大、機械結構復雜、設備重、重量數噸以上、運輸難度大等缺點。調頻方式采用固定電感電抗器，測試電路通過調節勵磁電源的頻率達到諧振狀態。本發明具有體積小、重量輕、品質因數高、使用方便的特點，在現場測試中逐漸取代。
（1）串聯諧振是一種諧振電流濾波電路，它可以改善電源電壓波形的畸變，獲得良好的正弦電壓波形，有效地防止諧波尖峰對受試者的有害影響。
（2）在串聯諧振狀態下，當被測產品絕緣薄弱時，電路立即斷開，測試產品的電壓迅速下降到測試電壓的十分之一，流過擊穿點的電流也迅速下降，大大降低了被測設備損壞的風險，避免了通過測試變壓器進行電壓測試時擊穿后電流急劇增加，對測試產品造成嚴重損壞。
（3）勵磁變壓器的容量和電壓僅為試驗電壓和容量的1/q。試驗設備體積小，重量輕，非常有利于現場試驗。
