接地電阻測試儀測試方式
發布日期：2020-06-06 點擊：23488次

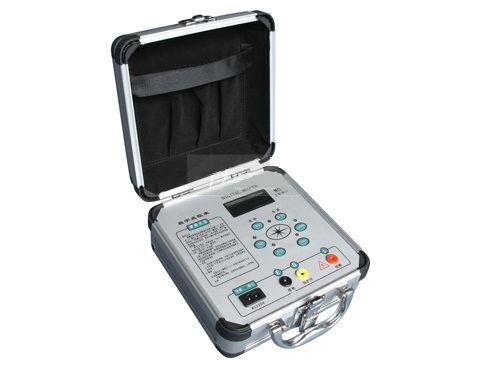

接地電阻測試儀（也稱為接地電阻測量儀）是執行電氣一致性測試的電氣安全測試設備。各種符合標準的機構都要求對所有電氣和電子設備進行接地測試，以確保與設備接觸的人員不會因電擊或放電而受傷。
種類
兩種最常見的接地電阻測試儀類型用于測試：
?地球連續性（EC）
?地面連續性（GC）
通常，當有人談到接地測試時，他們通常是指接地連續性測試。接地電阻測試儀用于驗證大電流設備和應用中電源線與裸露金屬之間的接地連接的完整性。這是通過測量裸露的金屬部件與電源線的接地片之間的電阻來實現的。這些設備僅使用交流測試信號，該信號以50或60 Hz的線路頻率工作，測試設備的電壓低于12 V，電流水平范圍為0.1到60安。對于要通過安全認證的設備，電阻的測量值應小于1Ω。
接地電阻測試儀確認導電布線和接地電源線之間的連接安全，并且即使裸露的布線也沒有威脅。可以使用交流或直流測試信號來執行這種測試，但是通常將其與在低功率水平下運行的設備一起使用。交流信號測試儀通常使用的電流小于1 A，而直流電阻測試儀僅檢查裸露金屬與地面之間的接地情況。但是，直流電阻測試儀并非旨在測試地面的完整性。
