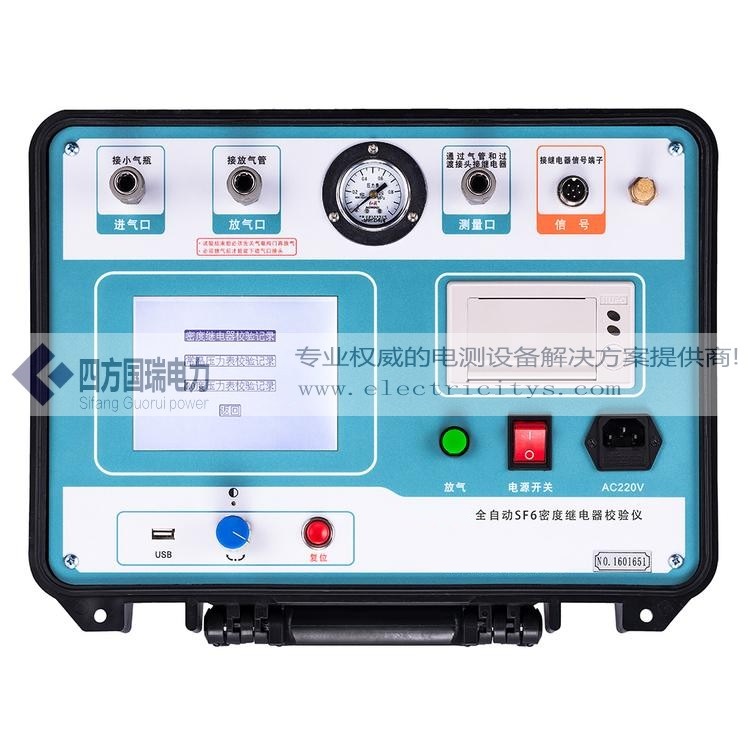

SF6氣體密度校驗儀的工作原理
發布日期：2020-06-06 點擊：43573次
當未安裝密度計時，如果環境溫度為20℃，則指針2指向0MP，但是如果環境溫度不是20℃，則因為雙層金屬帶3符合環境溫度和20℃的差異進行補償，以便在環境溫度高于20°C時，雙層金屬帶3伸長并且其下端沿5方向移動，從而使齒輪機構和指針2移動在密度或壓力指示值減小的方向上，指針2的讀數大于0MP。否則，當環境溫度低于20°C時，齒輪機構和指針2將沿增加密度或壓力指示值的方向移動。當向斷路器中注入SF6氣體時，隨著氣壓的逐漸升高，彈性金屬管1的端部將向4方向移動，雙層金屬帶3始終補償為20° C隨著朝向4方向發生位移，齒輪機構和指針2向密度或壓力指示值增加的方向移動，指示值變大，密度計或壓力計的指示不僅與壓力有關，而且與溫度有關。在SF6氣體填充斷路器的過程中，由于SF6密度繼電器的突然膨脹和收縮，溫度通常低于0℃以下的環境溫度，雙層金屬帶3始終在20℃進行補償，并且不能SF6氣體的實際溫度與環境溫度之間的溫差得到補償。因此，在這種情況下，密度計的指示值不能代表SF6氣體密度校驗儀實際溫度下的密度或壓力值，也不能代表環境溫度下的密度或壓力值。 20°C時的壓力值。
