如何使用兆歐表測量和測試電機絕緣
發布日期：2020-06-06 點擊：1573次
在檢查電動機時，可以使用特殊的測量儀器來檢測和診斷故障。數字兆歐表能夠提供有關電機絕緣狀況的關鍵信息。在工業設施中，建議的步驟是執行定期測試并記錄結果，以便可以檢測并糾正損壞趨勢，以防止停機和大量停機。

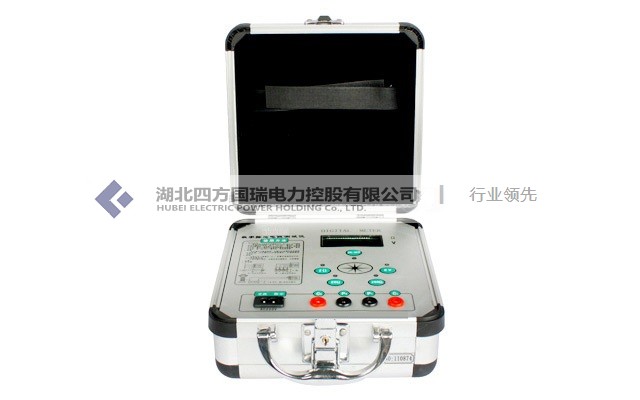

絕緣電阻測試儀類似于常規的歐姆表。但是，兆歐表提供的電壓要比歐姆表從內部電池獲得的典型三伏測試電壓高得多。（某些設備可能還集成了手動發電機以產生高電壓電平。其他設備則設計為接受來自高壓電源的輸入。）兆歐表在規定的時間內施加電壓。顯示通過絕緣體的泄漏電流，表示為電阻，因此可以將其繪制成圖表。該測試可以在安裝或安裝在電纜上，工具，設備，變壓器，配電子系統，電容器，電動機和任何類型的電氣設備或電線上進行。
該測試對于在役設備可能是非破壞性的。兆歐表也可以長時間對正在開發的原型施加升高的電壓，直到它們無法評估擬議的設計。在使用兆歐表時，會涉及一些學習曲線。必須執行正確的設置，連接程序，測試持續時間和安全預防措施，以避免損壞設備或可能的觸電危險。
被測電機必須關閉電源，并與測試中未包括的所有設備和電線斷開連接。除了使測試無效之外，施加電壓還會損壞此類無關的設備。此外，毫無戒心的人可能會看到危險的電能。這是因為施加的電壓必須高。
所有布線和設備都具有固有的電容值。大型電機的電容可能很高。由于該設備實際上是一個存儲電容器，因此必須在每次測試之前和之后釋放殘留的電能。為此，在重新連接電源之前，將相關導體與地面并聯，并相互并聯。只要施加了測試電壓，就應至少放電四次。
兆歐表能夠施加不同的電壓，并且電平應與被測設備的類型和查詢范圍相協調。通常通過施加100至5,000 V或更高的電壓進行測試。操作人員必須制定協議，其中涉及電壓水平，持續時間，測試和連接方法之間的間隔，并考慮設備的類型和尺寸，其價值和在生產過程中的作用以及其他因素。
