串聯諧振試驗裝置現場操作注意事項集合
發布日期：2020-06-08 點擊：3388次

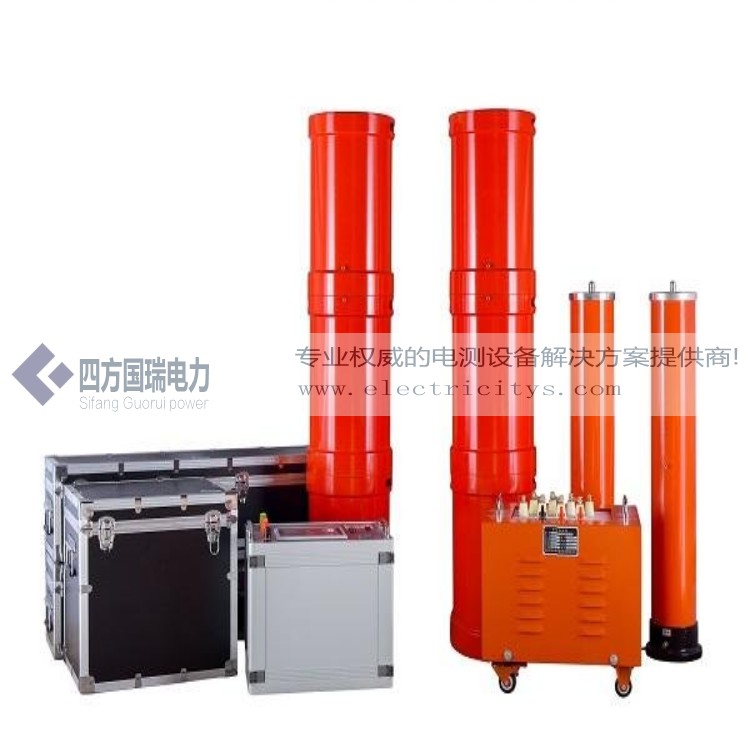

串聯諧振試驗裝置是高壓測試中十分重要的一種設備，在使用中有很多需要注意的地方，四方國瑞為大家詳細介紹串聯諧振試驗裝置現場操作注意事項。
一、試驗前準備
1、試驗人員應不少于2人。使用時應嚴格遵守有關高壓試驗的安全作業規程；
2、為了保證試驗的安全正確，除了必須熟悉該產品說明書以外，還必須嚴格按國家有關標準和規程進行試驗操作；
3、試驗人員在打開封裝箱時，根據裝箱清單對設備進行清點檢查，若發現設備與裝箱清單中不符，應立即國電中星聯系；
4、串聯諧振試驗裝置應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練；
5、串聯諧振試驗裝置使用時，輸出的是高電壓或高電壓，必須可靠接地，注意操作安全；
6、各連接線不能接錯，接線一定按照“注意事項”上的電路圖連接，否則可導致試驗裝置損壞；
7、無論是做被試品試驗，還是做空升試驗，下面一節電抗器一定要用絕緣支架與地面隔開；
8、在做被試品試驗之前，對設備進行空升試驗，試驗電壓為設備額定電壓80%。
二、試驗時注意事項
1、在做試驗時，變頻電源與電抗器之間的距離盡可能為大，以避免發生安全事故；
2、串聯諧振試驗裝置的變頻電源部分為觸摸屏形式，在點動屏幕時，動作要輕，如果在觸屏操作時用力過猛或速度太快，就有可能無法進入下一個菜單或機器不能啟動；需要按一下復位鍵再返回主菜單，間隔5秒鐘之后再啟動，或者直接關閉電源再啟動；
3、在對設備進行參數設置時，“裝置電壓”這一欄不能更改，“裝置電壓”指的是出廠試驗時與分壓器配套設置的，如果“裝置電壓”改變了，分壓器采樣信號就會有所改變，測出來的試驗電壓有可能偏大或偏小，對被試品的耐壓試驗就有一定的影響。所以試驗人員在裝置開機時就要把“裝置電壓”記錄下來，以避免裝置電壓在誤動以后，好查閱并更改；
4、在做電容量較大或損耗較高的被試品試驗時，例如“發電機，容量大的電機，1.5km以上的電纜”，系統Q值較低，設置“輸出電壓”為30V～50V之間，在一般情況下，“輸出電壓”設置為10V～20V之間。在做10kV以下，長度500m以內電纜試驗時，應選擇較低的勵磁電壓，“輸出電壓”為設置10V。否則，在找諧振點時，試驗電壓會超過被試品的額定耐壓值，這時系統Q值較高，容易造成被試品擊穿。
了解了串聯諧振試驗裝置的注意事項，讓串聯諧振試驗裝置操作起來更方便。更多串聯諧振的內容，盡在四方國瑞！
