10kV電纜耐壓試驗方案案例|串聯諧振交流試驗裝置
發布日期：2020-06-10 點擊：5809次
10kV電纜耐壓試驗方案案例|串聯諧振交流試驗裝置案例
工程概況
1、試驗目的為了檢查****110kV變電站,110KV****903電纜的絕緣性能和運行狀況是否良好,保證電網的安全運行,參照Q/GXD126.01-2006《電力設備交接和預防性試驗規程》對其進行試驗。
2、電纜規范電纜型葉:YJV22一3X300電纜規格:3X300mm2電纜電壓:8.7/15kV電纜電容量；0.37uFuF/Km電纜長度；1.1KM
3、試驗依據GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中18.0.5條表18.0.5之規定。依該標準確定試驗電壓為21.75kKV(2.5U0),試驗時間為5min(2.5U0時)。

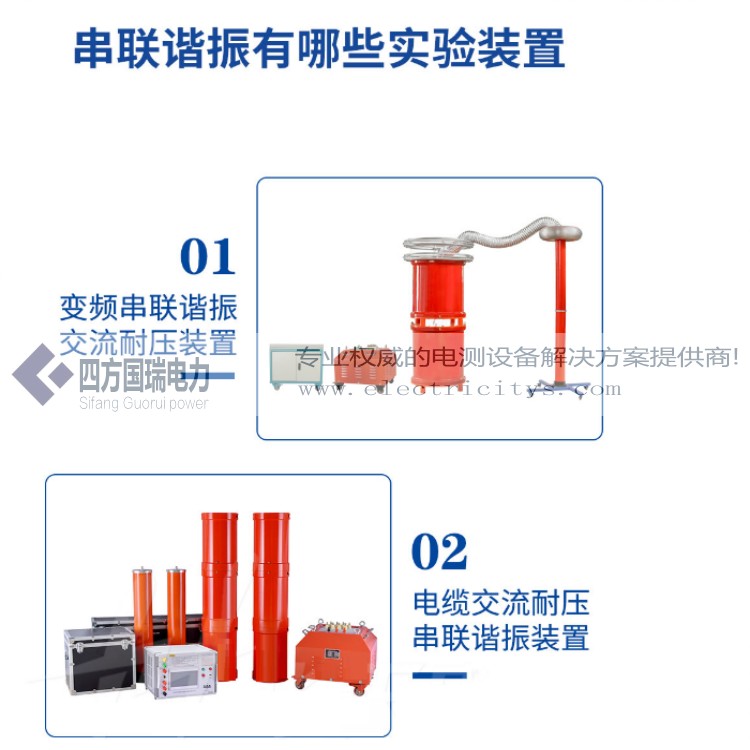

4、試驗儀器HZXZ-162/162串聯諧振試驗設備一套;干濕溫度計一塊;5000V兆歐表一塊;工具箱一套:三相電源線若干。
5、試驗項目；a、耐壓前電纜主絕緣電阻測量;b、聯諧振法交流耐壓試驗;c、耐壓后電纜主絕緣電阻測量;
6、試驗步驟及技術措施
6.1、電纜主絕緣電阻測量
6.1.1、測量方法用5000V光歐表,依次測量各相線芯對其他兩相及金屬套的絕緣電阻,金屬套及非被試相線芯接地。測量前將被測線芯接地,使其充分放電,放電時間一般為2一5分鐘。由于存在吸收現象,光歐表的讀數隨時間逐步增大,測量時應讀取絕緣電阻的穩定值,作為電纜的絕緣電阻值。
6.1.2、測量步驃；1)測量并記錄環境溫度、相對濕度、電纜銘牌、儀器名稱及編號;
2)將所有被試部分充分放電,非被試相電纜線芯及金屬套接地;
3）將光歐表地線端子(E)用接地線與接地導體連接好,兆歐表火線端子(L)接至被測部位的引出端頭上,兆歐表讀數穩定后記錄絕緣電阻值。拆除兆歐表相線;
4)將被試電纜對地放電并接地;5)依照此步驟測試其他兩相。
6.1.3、注意事項；在試驗中讀取絕緣電阻后,應先斷開接至被試品的火線端子,然后再將兆歐表停止運轉;由于電纜的吸收現象比較嚴重,特別是對于大電容電纜,兆歐表開始讀數可能非常的低,這一現象是正常的。
6.1.4、試驗標準；1、電纜絕緣電阻不小于10MΩ/km。
2、耐壓試驗前后,絕緣電阻測量應無明顯變化。
6.2、電纜主絕緣交流耐壓實驗
6.2.1本試驗采用申聯補償諧振法,試驗接線如圖1所示。
6.2.2、試驗步驟如下
1、按試驗接線圖連接試驗接線。電纜的線芯接高壓,即接補償電抗器的高壓端,金屬套及非被試電纜芯接地。
2、調諧。按紅色“高壓通“按鈕,紅燈亮綠燈滅,高壓回路接通。調節“電壓調節“電位器使機箴面板指針電壓升至20V左右,調節“手動調節“旋鈕,使輸出電壓〔(屏幕顯示》達到最大值,高壓回路即進入諧振狀態。如需快速改變頻率可按動或按佰“手動調頻“旋鈕。注意:在快速調頻過程中,電壓不能調得過高,以免在進入諧振狀態時輸出電壓超過試驗電壓。
3、均勻升高電壓,由分壓器測量試驗電壓,當試驗電壓達到2.5U0G21.75kV)時,肢動計時器,保持5分鐘,試驗過程中不出現閃絡及放電現象,則該相耐壓試驗合格,均勻降壓結束,關掉電源。
4、改變被試電纜接線,重復1、2、3、步驟,直到所有被試電纜設備都進行交流耐壓試驗為止。
6.2.4、試驗結果判斷如果試驗中未發生放電擊穿現象,則認為試驗通過,試品合格。
6.2.5、注意事項
1、耐壓試驗前確定交流耐壓試驗值。
2、試驗時應注意試驗電流的變化,試驗前后應測量主絕緣絕緣電際,并做好記錄。
6.3、交流耐壓試驗后電纜主絕緣電阻測量步驟同6.1所述。
7、安全措施；為了確保試驗工作安全、圓滿順利的完成,各項工作應該嚴格按照有關規程的規定執行,同時針對在試驗過程容易出現的問題,必須作好相應的安全措施。
1、所有試驗人員必須穿工作服、戴安全帽,并執行施工現場的有關安全規定。
2、串聯諧振裝置各部件在現場搓放要合理,要有足夠的安全距離。并將升壓設備及工作范圍內裝設圍網,向外懸掛“止步,高壓危險“標識牌掛,并設專人監護。
3、被試電纜兩端應有專職監護人,電纜末端監護人:,聯系電話，電纜加壓端監護人:
4、試驗開始前,非試驗人員一律退出試驗區。
5、在被試設備上連接試驗接線時,要首先將被試設備接地充分放電,放電時間2一5分鐘。
6、試驗接線完畢后,應有專人進行復查,確認無誤后,方可加壓。
7、試驗電源應有保護裝置,并且有明顯的斷開點。
8、各處工作人員,應聽從試驗負責人指揮,昆每項工作完成后或發現其它異常現象及時向試驗負責人反饋信息。
9、在試驗過程中如出現異常情況,電壓表指針擺動大、電流表指示急劇增加、發出絕緣燒焦氣味、冒煙或響聲等異常現豫,應立即停止試驗,斷開電源,對試品放電接地,待查明原因后方可繼續試驗。
8、組織措施為了保證此項工作完成的安全性、優質性、可靠性,特制定如下組織措施:現場試驗單位:修試所高壓二班現場配合單位:工作協調人,現場試驗負責人:現場安全負責人:現場廠家負責人:
此次試驗共有兩個地點同時協調工作,需要各單位密切配合,現場試驗人員的職責要劃分明確,每個工作地點都要設負責人,各個地點均應配備通訊工具,聽從現場總負責人的統一指揮。
