變電站設備交流耐壓裝置的主要特點說明|四方國瑞電力
發布日期：2020-06-11 點擊：1480次
變電站設備交流耐壓裝置的主要特點說明---湖北四方國瑞電力控股有限公司

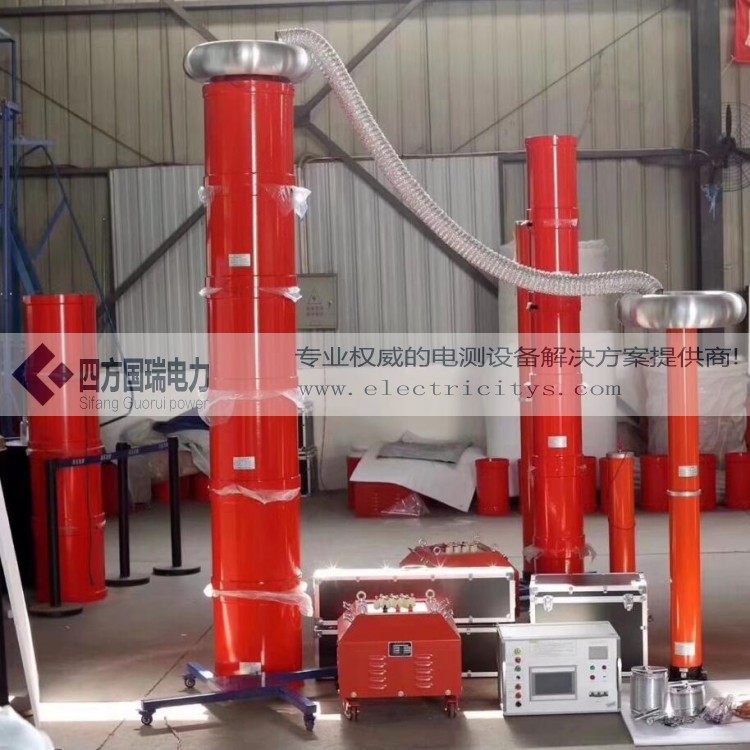

變電站設備交流耐壓裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
主要特點說明：
1. 具備試驗電壓、加壓時間、報警電流整定、報警電壓整定、頻率范圍、起始電壓的設置；
2. 具備放電保護功能，在試品發生閃絡時，或其他原因造成的諧振回路突然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型和閃落電壓值；
3. 調頻及功率元件使用最先進的日本進口的優質元器件；
4.充分利用公司現有資源，完全獨立自主開發和設計及生產該設備的所有組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器；
5. 具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種功能，可任意切換使用；
6. 大液晶全中文界面平臺技術，全觸摸屏操作,數據保存.
7. 測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位；
8. 技術特點要歸納：
a. 先進的數字、功率技術：功率器件采用國外最新推出的集驅動、保護和功率變換為一體的智能功率模塊（IPM），極大的提高了整機的可靠性，減少了體積和重量。
b. 獨特的四種工作模式：
手動試驗：手動尋找諧振點并手動升壓到所需電壓，按鍵后自動計時；
自動試驗：根據設置自動尋找諧振點后自動升到設定電壓后自動計時；
自動調諧手動升壓：根據設置自動尋找諧振點后，需手動升電壓到所需的電壓值，按“自動計時”鍵后自動計時；
手動調諧自動升壓：手動尋找諧振點，根據設置自動升壓后自動計時。
