三級承試設備-變頻串聯諧振能做110kV電纜耐壓試驗
發布日期：2020-06-12 點擊：1348次
推薦用串聯諧振系列中的另一款：電纜耐壓試驗裝置。
1、看來你對串聯諧振還不是很了解，下面先介紹變頻串聯諧振：
SFBX系列變頻串聯諧振：
● 滿足發電機交流耐壓試驗要求；
● 供電容量幾十分之一、體積小、便于運輸；
● 具有過壓、過濾、零位啟動、系統失諧（閃絡）等保護功能；
2、再給你說說電纜耐壓試驗裝置，非常適合110kV電纜耐壓試驗電纜耐壓試驗裝置：
● 電纜耐壓試驗裝置單個部件重量不超過30kg，適合現場搬運；
● 電纜耐壓試驗裝置電源采用220V單相電源或380V單電源，方便現場取電；

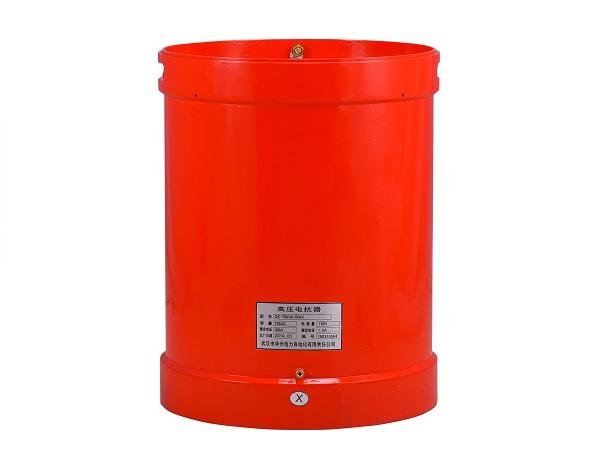

● 電纜耐壓試驗裝置電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求；
● 110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，專用小型電動吊車；
湖北四方國瑞電力控股有限公司專業生產的SFBX系列變頻串聯諧振試驗裝置（串聯變頻自動諧振試驗裝置）主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、且大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。初期多采用調感式串聯諧振設備（50Hz），但存在自動化程度差、噪音大等缺點。因此現在大多采用變頻諧振，可以得到更高的品質因數（Q值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點。
